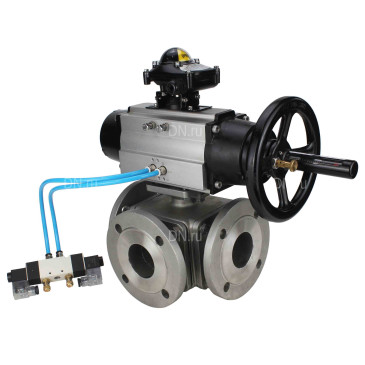

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду100 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, ISO-фланец F10/F12, квадрат 19х19, с пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4V320-10 220В и БКВ APL-210N

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Россия

Диаметр: 100 мм

Давление номинальное: 16 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 325 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды

Температура: 180 °C

Вес: 67.60 кг

Артикул: D160-41935

Доставим в город Москва:

В наличии:

292 906 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО.

Технические параметры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, ISO-фланец F10/F12, квадрат 19х19, с пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4V320-10 220В и БКВ APL-210N:

Наименование	Значение
Давление номинальное PN, бар	16
Температура рабочей среды, °С	от -25 до 180
Тип устройства крана	трехходовой
Тип трехходового крана	L
Применение	водоснабжение, теплоснабжение
Рабочая среда	вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Присоединение к трубопроводу	фланцевый
Водоразборный	нет
Тип проходного сечения	полнопроходной
Класс герметичности	A по ГОСТ 9544
Тип управления	С пневмоприводом
Присоединение	фланцевое
Управление	пневмопривод двойного действия
Наличие концевых выключателей	есть
Наличие пневмораспределителя	есть
Наличие электропневматического позиционера	нет
Средний срок службы, лет	10
Гарантия, г.	1
Страна производитель	Россия

Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду100 Ру16 полнопроходные, фланцевые, корпус - нержавеющая сталь SS316, ISO-фланец F10/F12, квадрат 19х19, с пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4V320-10 220В и БКВ APL-210N

Габариты и размеры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, ISO-фланец F10/F12, квадрат 19х19, с пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4V320-10 220В и БКВ APL-210N:

Типоразмер	L, мм	ØD, мм	ØD1, мм	ØD2, мм	A, мм	E, мм
Ду100	325	220	180	158	495	200

Эскиз габариты и размеры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, ISO-фланец F10/F12, квадрат 19х19, с пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4V320-10 220В и БКВ APL-210N

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, ISO-фланец F10/F12, квадрат 19х19, с пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4V320-10 220В и БКВ APL-210N:

№ п/п	Наименование детали	Материал
1	Корпус	Нержавеющая сталь SS316
2	Шар	Нержавеющая сталь SS316
3	Уплотнение	PTFE
4	Крышка корпуса	Нержавеющая сталь SS316
5	Болт	Нержавеющая сталь SS304
6	Прокладка	PTFE
7	Гайка	Нержавеющая сталь SS304
8	Прокладка	PTFE
9	Уплотнение штока	PTFE
10	Болт	Нержавеющая сталь SS304
11	Сальник	Нержавеющая сталь SS304

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 полнопроходных, фланцевых, корпус - нержавеющая сталь SS316, ISO-фланец F10/F12, квадрат 19х19, с пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4V320-10 220В и БКВ APL-210N

Технические параметры пневмопривода DN.ru PA-DA-105-1

Наименование	Значение
Модель	PA-DA-105-1
Конструкция	двойного действия
Давление управления, бар	2 ÷ 8
Наличие ручного дублера	нет

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1

Модель пневмопривода	PA-DA-105-1
A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E1, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
E, мм	200
J, мм	102
K мм	70
L, мм	М10х16
M, мм	М8х13
O, мм	4
P, мм	4
S, мм	M6
T, мм	24
U, мм	32

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1

№	Наименование детали	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминий
10	Поршень	Алюминий, литье под давлением
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминий, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Технические параметры пневмораспределителя DN.ru 4V320-10

Наименование	Значение
Тип пневмораспределителя	золотниковый
Модель пневмораспределителя	4V320-10
Рабочее давление, бар	1.5 ÷ 1.8
Напряжение питания, В	220 В
Частота срабатывания, цикл/сек	5

Пневмораспределитель DN.ru 4V320-10

Габариты и размеры пневмораспределителя DN.ru 4V320-10

Модель пневмораспределителя	4V320-10
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	83.4
P, мм	22
S, мм	20
T, мм	6.5
U, мм	2.4
H, мм	82.4

Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-10

Технические параметры блока концевых выключателей DN.ru APL-210N

Наименование	Значение
Модель блока концевых выключателей	APL-210N
Степень защиты корпуса, IP	65
Температура окружающей среды, °С	от -40 до 80
Срок службы, лет	10

Блок концевых выключателей DN.ru APL-210N

Габариты и размеры блока концевых выключателей DN.ru APL-210N:

Модель	Н, мм	L, мм	B, мм	D, мм	D1, мм	M
APL-210N	77	112	88	10	5	20х1.5

Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-210N

Таблица деталей и материалов блока концевых выключателей DN.ru APL-210N:

Деталь	Материал
Корпус	литьевой алюминий
Индикаторный колпак	полиэстер пластик
3D-индикатор	ABC -пластик
Кулачок	полиэстер пластик
Пружина	нержавеющая сталь
Винты	нержавеющая сталь
Уплотнительные кольца	NBR
Втулка	бронза
Клемма заземления	нержавеющая сталь
Вал	нержавеющая сталь
