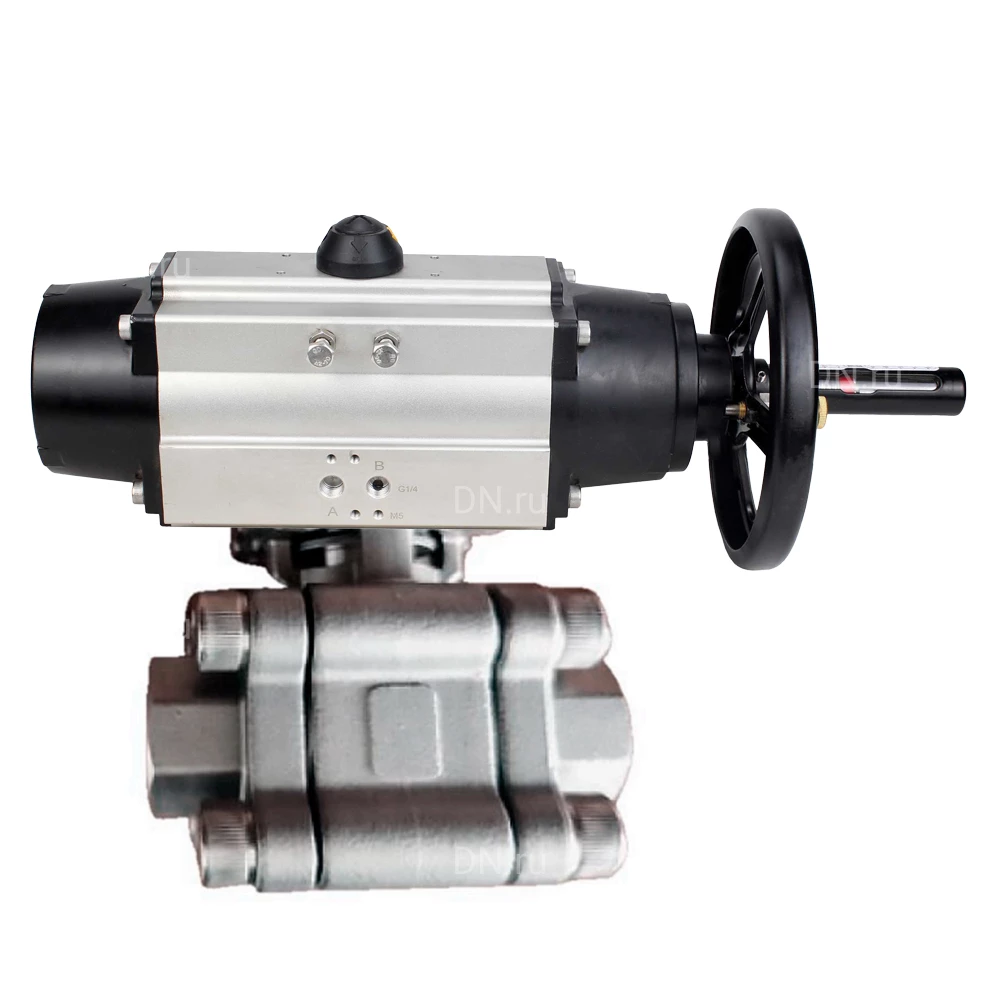

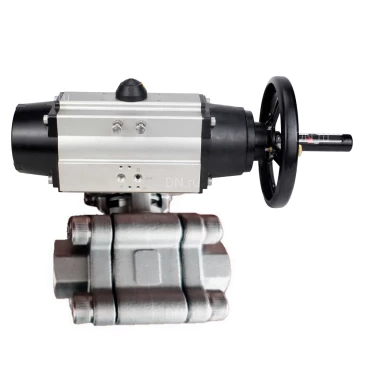

Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105-1

Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105-1
Артикул: D160-73370

Модификация

О товаре

Артикул: D160-73370
Бренд: DN.ru, Россия
Доступность товара: В наличии
Серия бренда: BV3232P(3pc)-FP-SW-ISO-H
Присоединение: под приварку
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 100
Давление условное Ру(Pn), бар: 63
Строительная длина, мм: 240
Проход шара: полнопроходной
Рабочая среда крана: вода, пар, нефтепродукты, нейтральные среды
Тип управления: С пневмоприводом
Устройство крана: двухходовой
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 204 ℃
Применение: водоснабжение, теплоснабжение, пароснабжение
Класс герметичности: A
Все характеристики
на 2025-12-31
252 336,33
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар
Другие диаметры:
Ду100
252 336,33 ₽

Характеристики

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.
Пневмопривод поворотный DN.ru PA-DA-105-1 предназначен для автоматизации процесса управления промышленной арматурой.

Технические характеристики крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходного, под приварку:

  • Диаметр номинальный - 100 мм
  • Давление номинальное - 63 бар
  • Класс герметичности - "A"
  • Тип уплотнения - PTFE / Фторопласт / Тефлон
  • Серия - BV3232P(3pc)-FP-SW-ISO-H
  • Крутящий момент - 165 Нм
  • Тип ISO-фланца - F07, F10
  • Размер вала (квадрат) - 22х22 мм
  • Присоединение - под приварку
  • Тип устройства крана - двухходовой
  • Проход шара крана - полнопроходной
  • Конструкция крана - Разборный 3-х составной
  • Тип управления - пневмопривод двойного действия
  • Температура рабочей среды - от -29 до +204 °C
  • Среда - вода, пар, нефтепродукты, нейтральные среды
  • Область применения - водоснабжение, теплоснабжение, пароснабжение
  • Страна производитель - Россия
  • Срок службы - 10 лет
  • Вес крана - 16.4 кг
 Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105-1

Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105-1

Технические характеристики пневмопривода DN.ru PA-DA-105-1:

  • Тип пневмопривода - двойного действия
  • Крутящий момент привода - 202 Нм
  • Рабочее давление пневмопривода - 6 бар
  • Угол поворота привода - 90°
  • Наличие ручного дублера - нет
  • Тип ISO-фланца привода - F07, F10
  • Размер штока - 22х22 мм
  • Страна производитель - Китай
  • Вес привода - 9 кг
 Пневмопривод DN.ru PA-DA-105-1

Пневмопривод DN.ru PA-DA-105-1

Габаритные и установочные размеры крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходного, под приварку:

  • L - 240 мм
  • Ød - 100 мм
  • ØK - 115.4 мм
  • S - 19 мм
 Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105-1

Эскиз габаритов крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходного, под приварку

Габаритные и установочные размеры пневмопривода DN.ru PA-DA-105-1:

  • A - 495 мм
  • A1 - 461.5 мм
  • B - 133 мм
  • C - 109.5 мм
  • D - 153 мм
  • E - 57.5 мм
  • F - 64 мм
  • G - 26 мм
  • H - 80 мм
  • I - 30 мм
  • N - 22 мм
  • W - 200 мм
  • J - 102 мм
  • K - 70 мм
  • L - М10х16 мм
  • M - М8х13 мм
 Пневмопривод DN.ru PA-DA-105-1

Эскиз габаритов пневмопривода DN.ru PA-DA-105-1

Материалы деталей крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходного, под приварку:

№ Наименование Материал
1 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2,3 Патрубок нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
5 Уплотнительное седло PTFE
6 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Упорная шайба PTFE
8 Кольцеобразное уплотнение FKM
9 Набивка PTFE
10 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10)
11 Дисковая пружина нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12 Предохранительная крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14,15 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
17 Шпилька нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105-1

Эскиз материалов крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходного, под приварку

Конструкция пневмопривода DN.ru PA-DA-105-1:

№Наименование деталиМатериал
1Индикаторный винтABS (пластик)
2Индикатор положенияABS (пластик)
3Пружинный зажимНержавеющая сталь 304
4ШайбаНержавеющая сталь 304
5Внешняя шайбаИнженерный пластик
6Регулировочный винтНержавеющая сталь 304
7ГайкаНержавеющая сталь 304
8ШайбаНержавеющая сталь 304
9КорпусЭкструдированный алюминивый сплав
10ПоршеньЛитой под давлением алюминиевый сплав
11Уплотнительное кольцо поршняNBR
12Группа подшипниковИнженерный пластик
13Уплотнительное кольцо торцевой крышкиNBR
14Торцевая крышкаЛитой алюминиевый сплав, покрытый полиэфирной краской
15Винт крепежныйНержавеющая сталь 304
16Шайба внутренняяИнженерный пластик
17Уплотнительное кольцоNBR
18ПодшипникИнженерный пластик
19ФиксаторЛегированная сталь
20ШестерняЛегированная сталь
21ПодшипникИнженерный пластик
22Уплотнительное кольцоNBR
Пневмопривод DN.ru PA-DA-105-1

Эскиз пневмопривода DN.ru PA-DA-105-1
