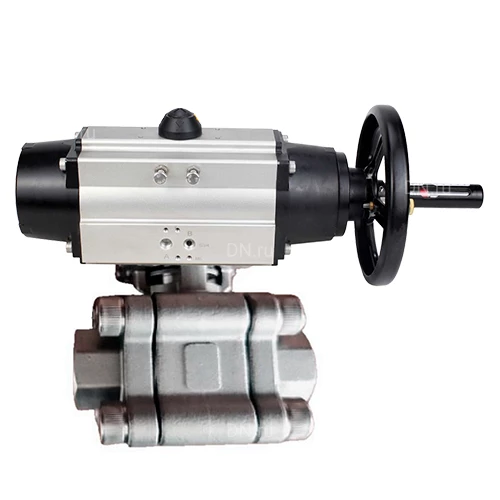

Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105-1
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105-1
Артикул: D160-73370
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 240 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды
Температура: 204 °C
Вес: 25.40 кг
на 2025-11-11
252 336,33
  • $
  • €
Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.
Пневмопривод поворотный DN.ru PA-DA-105-1 предназначен для автоматизации процесса управления промышленной арматурой.

Технические характеристики кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходных, под приварку:

Характеристика Значение
Диаметр номинальный 100 мм
Класс герметичности "A"
Тип уплотнения PTFE / Фторопласт / Тефлон
Присоединение под приварку
Тип устройства крана двухходовой
Проход шара крана полнопроходной
Тип управления пневмопривод двойного действия
Температура рабочей среды от -29 до +204 °C
Среда вода, пар, нефтепродукты, нейтральные среды
Область применения водоснабжение, теплоснабжение, пароснабжение
Страна производитель Россия
Срок службы 10 лет
Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-105-1

Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-105-1

Технические характеристики пневмоприводов DN.ru PA-DA-105-1:

Характеристика Значение
Тип пневмопривода двойного действия
Давление управления 2 ÷ 8 бар
Управляющая среда подготовленный воздух не выше 5 класса по ГОСТ 17433-80
Рабочая температура от -20 до +80 °C
Визуальный индикатор положения открыто / закрыто
Ручное управление маховик
Угол поворота 90° ± 5°
Присоединительная резьба подачи воздуха G 1/4ʺ
Стандарт верхнего соединения NAMUR
Стандарт соединения подачи воздуха NAMUR
Пневмоприводы DN.ru PA-DA-105-1

Пневмоприводы DN.ru PA-DA-105-1

Габаритные и установочные размеры кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходных, под приварку:

Модель L,
мм		 Ød,
мм		 ØK,
мм		 S,
мм
DN40 120±2 38 48.6 13
DN50 140±2 50 61.1 16
DN65 165±2 65 73.8 16
DN80 185±2 80 89.3 16
DN100 240±2 100 115.4 19
Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-105-1

Эскиз габаритов кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходных, под приварку

Габаритные и установочные размеры пневмоприводов DN.ru PA-DA-105-1:

Модель пневмопривода PA-DA-105-1
A, мм 495
A1, мм 461.5
B, мм 133
C, мм 109.5
D, мм 153
E, мм 57.5
F, мм 64
G, мм 26
H, мм 80
I, мм 30
N, мм 22
W, мм 200
J, мм 102
K, мм 70
L, мм М10х16
M, мм М8х13
Пневмоприводы DN.ru PA-DA-105-1

Эскиз габаритов пневмоприводов DN.ru PA-DA-105-1

Материалы деталей кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходных, под приварку:

№ Наименование Материал
1 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2,3 Патрубок нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
5 Уплотнительное седло PTFE
6 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Упорная шайба PTFE
8 Кольцеобразное уплотнение FKM
9 Набивка PTFE
10 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10)
11 Дисковая пружина нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12 Предохранительная крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14,15 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
17 Шпилька нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-105-1

Эскиз материалов кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходных, под приварку

Конструкция пневмоприводов DN.ru PA-DA-105-1:

№Наименование деталиМатериал
1Индикаторный винтABS (пластик)
2Индикатор положенияABS (пластик)
3Пружинный зажимНержавеющая сталь 304
4ШайбаНержавеющая сталь 304
5Внешняя шайбаИнженерный пластик
6Регулировочный винтНержавеющая сталь 304
7ГайкаНержавеющая сталь 304
8ШайбаНержавеющая сталь 304
9КорпусЭкструдированный алюминивый сплав
10ПоршеньЛитой под давлением алюминиевый сплав
11Уплотнительное кольцо поршняNBR
12Группа подшипниковИнженерный пластик
13Уплотнительное кольцо торцевой крышкиNBR
14Торцевая крышкаЛитой алюминиевый сплав, покрытый полиэфирной краской
15Винт крепежныйНержавеющая сталь 304
16Шайба внутренняяИнженерный пластик
17Уплотнительное кольцоNBR
18ПодшипникИнженерный пластик
19ФиксаторЛегированная сталь
20ШестерняЛегированная сталь
21ПодшипникИнженерный пластик
22Уплотнительное кольцоNBR
Пневмоприводы DN.ru PA-DA-105-1

Эскиз пневмоприводов DN.ru PA-DA-105-1
