Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(3pc)-FP-F-ISO-H возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, нейтральные среды, газообразные среды), неагрессивные к материалам крана.
Электроприводы четвертьоборотные DN.ru QT-N-EM-A1-220VAC-У1 DAR предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.
|
Технические параметры кранов шаровых DN.ru BV3232P(3pc)-FP-F-ISO-H c электроприводом QT-N-EM-A1-220VAC-У1 DAR:
| Наименование |
Значение |
| Температура рабочей среды, °С |
от -20 до 180 |
| Тип устройства крана |
двухходовой |
| Применение |
водоснабжение, теплоснабжение, промышленность |
| Рабочая среда |
вода, пар, нефтепродукты, нейтральные среды, газообразные среды |
| Присоединение к трубопроводу |
фланцевый |
| Водоразборный |
нет |
| Тип проходного сечения |
полнопроходной |
| Класс герметичности |
A по ГОСТ 9544 |
| Тип управления |
С электроприводом |
| Присоединение |
фланцевое |
| Управление |
электропривод 220В |
| Гарантия, г. |
1 |
| Страна производитель |
Россия |
|

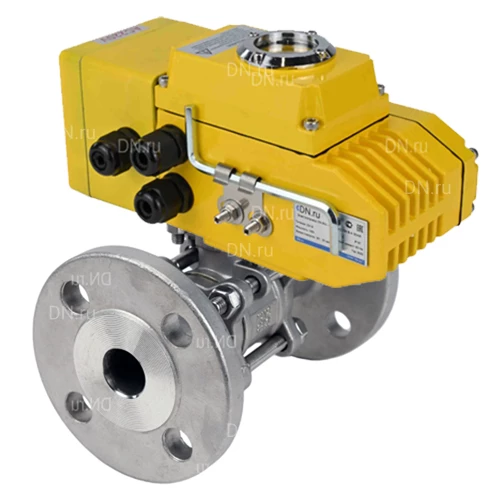

Краны шаровые DN.ru BV3232P(3pc)-FP-F-ISO-H Ду25-100 Ру40/25/16, трехсоставные полнопроходные фланцевые, нержавеющая сталь SS316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-EM-A1-220VAC-У1 DAR
|
Габариты и размеры кранов шаровых DN.ru BV3232P(3pc)-FP-F-ISO-H c элетроприводом QT-N-EM-A1-220VAC-У1 DAR:
| Dn |
L, мм |
D, мм |
L1, мм |
F, мм |
| 25 |
160 |
115 |
166 |
122 |
| 32 |
180 |
140 |
166 |
122 |
| 40 |
200 |
150 |
166 |
122 |
| 50 |
230 |
165 |
166 |
122 |
| 65 |
290 |
185 |
200 |
128 |
| 100 |
350 |
234 |
200 |
128 |
| 80 |
310 |
200 |
200 |
128 |
|

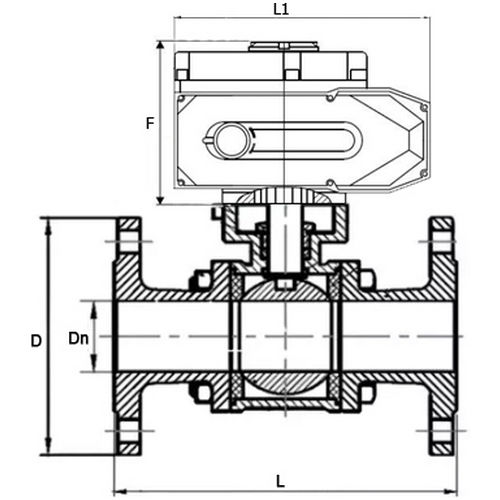

Эскиз кранов шаровых DN.ru BV3232P(3pc)-FP-F-ISO-H c элетроприводом QT-N-EM-A1-220VAC-У1 DAR |
Таблица деталей и материалов кранов шаровых DN.ru BV3232P(3pc)-FP-F-ISO-H:
| № п/п |
Наименование детали |
Материал |
Количество |
| 1 |
Корпус |
нержавеющая сталь CF8М /AISI 316 (аналог 08Х17Н14М2) |
1 |
| 2 |
Шар затворный |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
1 |
| 3 |
Болт |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
4~6 |
| 4 |
Гайка |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
6~12 |
| 5 |
Уплотнение |
PTFE |
1 |
| 6 |
Шток |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
1 |
| 7 |
Сальник |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
1 |
| 8 |
Крышка |
нержавеющая сталь CF8М /AISI 316 (аналог 08Х17Н14М2) |
2 |
| 9 |
Седельные кольца |
PTFE |
2 |
| 10 |
Упорная шайба |
PTFE |
1 |
| 11 |
Гайка |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
1 |
| 12 |
Рукоятка |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
1 |
| 13 |
Оболочка рукоятки |
ПВХ |
1 |
| 14 |
Стопор |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
1 |
|

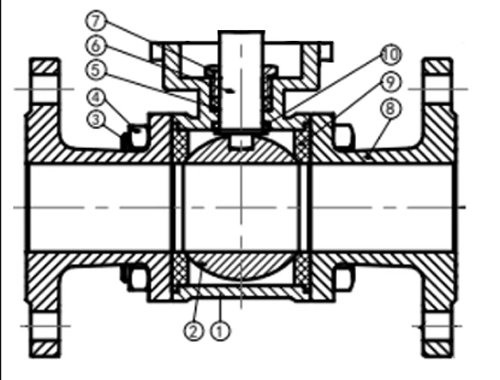

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(3pc)-FP-F-ISO-H |
Технические параметры электропривода DN.ru QT-N-EM-A1-220VAC-У1 DAR:
| Наименование |
Значение |
| Модель |
QT-N-EM-A1-220VAC-У1 DAR |
| Давление управления, бар |
2 ÷ 8 |
| Наличие ручного дублера |
есть |
|
Схема подключения электропривода DN.ru QT-N-EM-A1-220VAC-У1 DAR
|
Таблица деталей и материалов электропривода DN.ru QT-N-EM-A1-220VAC-У1 DAR:
| № п/п |
Наименование деталей |
| 1 |
Выходной вал |
| 2 |
Кабельный замок |
| 3 |
Механический ограничитель |
| 4 |
Ручной дублер |
| 5 |
Корпус |
| 6 |
Модульный бокс |
| 7 |
Крышка |
| 8 |
Смотровое стекло |
| 9 |
Защита от пыли |
|
Эскиз деталей и материалов электроопривода DN.ru QT-N-EM-A1-220VAC-У1 DAR |
