Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-105-1, пневмораспределителями 4V320-10 220В, БКВ APL-410N EX купить в Москве и РФ

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.
Пневмопривод поворотный DN.ru PA-DA-105-1 предназначен для автоматизации процесса управления промышленной арматурой.
Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры.
Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Технические характеристики кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходных, под приварку:

Характеристика	Значение
Диаметр номинальный	100 мм
Класс герметичности	"A"
Тип уплотнения	PTFE / Фторопласт / Тефлон
Присоединение	под приварку
Тип устройства крана	двухходовой
Проход шара крана	полнопроходной
Тип управления	пневмопривод двойного действия
Температура рабочей среды	от -29 до +204 °C
Среда	вода, пар, нефтепродукты, нейтральные среды
Область применения	водоснабжение, теплоснабжение, пароснабжение
Страна производитель	Россия
Срок службы	10 лет

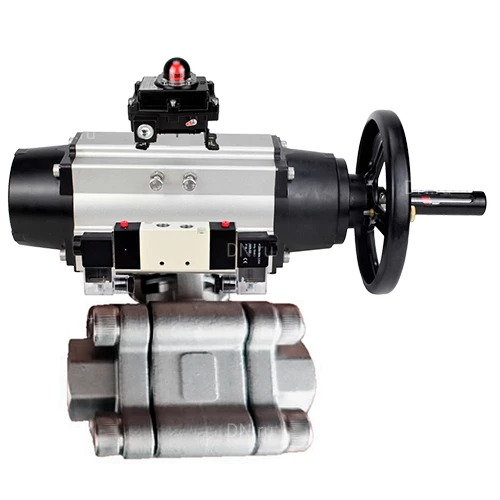

Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-105-1, пневмораспределителями 4V320-10 220В, БКВ APL-410N EX

Технические характеристики пневмоприводов DN.ru PA-DA-105-1:

Характеристика	Значение
Тип пневмопривода	двойного действия
Давление управления	2 ÷ 8 бар
Управляющая среда	подготовленный воздух не выше 5 класса по ГОСТ 17433-80
Рабочая температура	от -20 до +80 °C
Визуальный индикатор положения	открыто / закрыто
Ручное управление	маховик
Угол поворота	90° ± 5°
Присоединительная резьба подачи воздуха	G 1/4ʺ
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR

Пневмоприводы DN.ru PA-DA-105-1

Технические характеристики пневмораспределителей DN.ru 4V320-10 220В:

Характеристика	Значение
Модель пневмораспределителя	4V320-10 220В
Напряжение питания	220В
Тип пневмораспределителя	золотниковый
Номинальное давление	12 бар
Рабочее давление	1.5 ÷ 8 бар
Температура окружающей среды	от -5 до +50 ⁰C
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Частота срабатывания	5 циклов/с
Степень защиты	IP65
Управление	двустороннее электромагнитное
Материал корпуса	алюминевый сплав и технополимер
Время отклика	0,05 с
Диаметр рабочих каналов	3/8"

Пневмораспределители DN.ru 4V320-10 220В

Технические характеристики блоков концевых выключателей DN.ru APL-410N EX:

Характеристика	Значение
Модель блока концевых выключателей	APL-410N EX
Защита	всепогодный IP65, взрывозащищенный Exd IIB T6
Температура окружающей среды	от -25°C до +80°C
Резьба кабельного ввода	2 x NPT1/2”
Клеммная колодка	8 ячеек 0.05-2.5мм2
Номинальный ток	10 А
Номинальное напряжение	250В
Переключатели/датчики	два механических переключателя / два датчика приближения
Полный угол поворота	90°
Срок службы	10 лет

Блоки концевых выключателей DN.ru APL-410N EX

Габаритные и установочные размеры кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходных, под приварку:

Модель	L, мм	Ød, мм	ØK, мм	S, мм
DN40	120±2	38	48.6	13
DN50	140±2	50	61.1	16
DN65	165±2	65	73.8	16
DN80	185±2	80	89.3	16
DN100	240±2	100	115.4	19

Эскиз габаритов кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходных, под приварку

Габаритные и установочные размеры пневмоприводов DN.ru PA-DA-105-1:

Модель пневмопривода	PA-DA-105-1
A, мм	495
A1, мм	461.5
B, мм	133
C, мм	109.5
D, мм	153
E, мм	57.5
F, мм	64
G, мм	26
H, мм	80
I, мм	30
N, мм	22
W, мм	200
J, мм	102
K, мм	70
L, мм	М10х16
M, мм	М8х13

Эскиз габаритов пневмоприводов DN.ru PA-DA-105-1

Габаритные и установочные размеры пневмораспределителей DN.ru 4V320-10 220В:

A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
H, мм	82.4
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	82.4
P, мм	24
S, мм	20
T, мм	6.5
U, мм	2.4
V, мм	4

Эскиз габаритов пневмораспределителей DN.ru 4V320-10 220В

Габаритные и установочные размеры блоков концевых выключателей DN.ru APL-410N EX:

A, мм	177
B, мм	174
C, мм	178
D, мм	101
E, мм	76
F, мм	57
G, мм	55
H, мм	23
I, мм	27
J, мм	3
K, мм	4
d1, мм	5
d2, мм	9.5

Эскиз габаритов блоков концевых выключателей DN.ru APL-410N EX

Материалы деталей кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходных, под приварку:

№	Наименование	Материал
1	Корпус	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2,3	Патрубок	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4	Шар	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
5	Уплотнительное седло	PTFE
6	Шток	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7	Упорная шайба	PTFE
8	Кольцеобразное уплотнение	FKM
9	Набивка	PTFE
10	Сальник	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
11	Дисковая пружина	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12	Предохранительная крышка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13	Шайба	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14,15	Гайка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
17	Шпилька	нержавеющая сталь AISI 304 (аналог 08Х18Н10)

Эскиз материалов кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходных, под приварку

Конструкция пневмоприводов DN.ru PA-DA-105-1:

№	Наименование детали	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминивый сплав
10	Поршень	Литой под давлением алюминиевый сплав
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминиевый сплав, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз пневмоприводов DN.ru PA-DA-105-1
