Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-EM-B1-220VAC-У1

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-005EM-B1-220VAC-У1
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-005EM-B1-220VAC-У1
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 160 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 8.10 кг
Артикул: D160-56423
Доставим в город Москва:
В наличии:
80 838 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду25 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-005EM-B1-220VAC-У1
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду25 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-005EM-B1-220VAC-У1
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 25 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 180 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 9.20 кг
Артикул: D160-56424
Доставим в город Москва:
В наличии:
90 189 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду32 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-005EM-B1-220VAC-У1
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду32 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-005EM-B1-220VAC-У1
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 32 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 200 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 12.90 кг
Артикул: D160-56425
Доставим в город Москва:
В наличии:
100 744 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду40 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-005EM-B1-220VAC-У1
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду40 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-005EM-B1-220VAC-У1
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 40 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 220 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 15.25 кг
Артикул: D160-56426
Доставим в город Москва:
В наличии:
114 490 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду65 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-010EM-B1-220VAC-У1
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду65 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-010EM-B1-220VAC-У1
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 260 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 31.10 кг
Артикул: D160-56428
Доставим в город Москва:
В наличии:
179 455 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду80 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-030EM-B1-220VAC-У1
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду80 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-030EM-B1-220VAC-У1
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 280 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 52.50 кг
Артикул: D160-56429
Доставим в город Москва:
В наличии:
234 225 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду100 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-030EM-B1-220VAC-У1
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду100 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-030EM-B1-220VAC-У1
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 325 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 71.90 кг
Артикул: D160-56422
Доставим в город Москва:
В наличии:
332 922 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-010EM-B1-220VAC-У1
Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду50 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-010EM-B1-220VAC-У1
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 240 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 22.55 кг
Артикул: D160-56427
Доставим в город Москва:
В наличии:
132 037 $  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Электроприводы четвертьоборотные управляемые DN.RU серии QT предназначены для дистанционного и местного управления вращением запорного органа на 0° ~ 270° таких типов как кран шаровой и т.п.

Технические параметры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-EM-B1-220VAC-У1

Наименование Значение
Номинальное давление PN, бар 16
Тип присоединения фланцевый
Тип управления С электроприводом
Применение водоснабжение, теплоснабжение
Проход шара крана полнопроходной
Климатическое исполнение У1
Температура рабочей среды, °С от -25 до 180
Присоединение фланцевое
Управление электропривод 220В
Класс герметичности A
Водоразборный нет
Тип устройства крана трехходовой
Тип трехходового крана L
Среда вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Страна производитель Россия
Гарантия, г. 1
Срок службы, лет 10

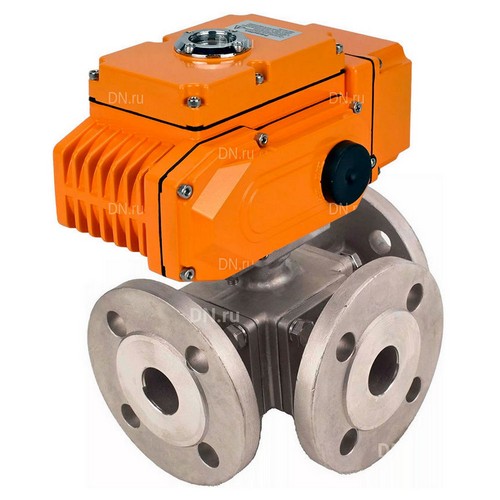

Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-EM-B1-220VAC-У1

Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-EM-B1-220VAC-У1

Габариты и размеры кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-EM-B1-220VAC-У1:

Модель L, мм D, мм k, мм d, мм d1, мм X, мм H, мм G, мм
Ду20 160 105 75 18 58 160 40 114
Ду25 180 115 85 25 64 160 40 114
Ду32 200 140 100 32 78 160 40 114
Ду40 220 150 110 38 88 160 40 114
Ду50 240 165 125 49 99 189 40 114
Ду65 260 185 145 65 122 189 40 114
Ду80 280 200 160 80 138 268 40 114
Ду100 325 220 180 100 158 268 40 114
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-EM-B1-220VAC-У1

Эскиз габаритов и размеров кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-EM-B1-220VAC-У1

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-EM-B1-220VAC-У1:

№ п/п Наименование детали Материал
1 Корпус нержавеющая сталь SS316
2 Шар нержавеющая сталь SS316
3 Уплотнение PTFE
4 Крышка корпуса нержавеющая сталь SS316
5 Болт нержавеющая сталь SS304
6 Прокладка PTFE
7 Гайка нержавеющая сталь SS304
8 Прокладка PTFE
9 Уплотнение штока PTFE
10 Болт нержавеющая сталь SS304
11 Сальник нержавеющая сталь SS304
13 Шток нержавеющая сталь SS316
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-EM-B1-220VAC-У1

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходных трехходовых, нержавеющая сталь SS316, фланцевых, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-EM-B1-220VAC-У1

Технические параметры электроприводов DN.ru QT-N-EM-B1-220VAC-У1

Наименование Значение
Модель электропривода QT-N-EM-B1-220VAC-У1
Напряжение питания 220 В
Концевые выключатели есть
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-EM-B1-220VAC-У1

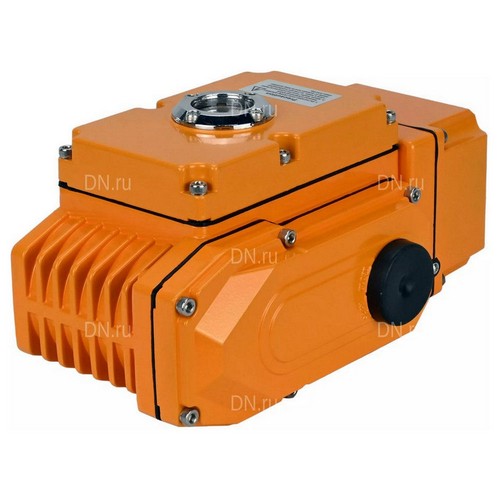

Электроприводы DN.ru QT-N-EM-B1-220VAC-У1

Габариты и размеры электроприводов DN.ru QT-N-EM-B1-220VAC-У1

Модель QT-N-005EM-B1-220VAC-У1 QT-N-010EM-B1-220VAC-У1 QT-N-030EM-B1-220VAC-У1
X, мм 160 189 268
Y, мм 146 163 212
Z, мм 121 129 164
ФА Ф70 Ф70 Ф125
N-B 4-М8 4-М8 4-М12
ФС Ф50 Ф50 Ф102
N-D 4-М6 4-М6 8-М10
E, мм 66 100 140
F, мм 66 90 130
G, мм 114 114 114
H, мм 40 40 40
I, мм 100 100 100
MxM, мм 14x14 17x17 22x22
Краны шаровые DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду20-100 Ру16 полнопроходные трехходовые, нержавеющая сталь SS316, фланцевые, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-EM-B1-220VAC-У1

Эскиз габаритов и размеров электроприводов DN.ru QT-N-EM-B1-220VAC-У1
