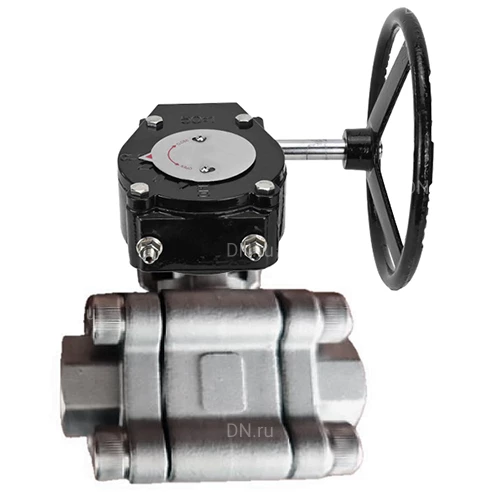

Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с редукторами RDN

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с редуктором RDN RQN3-150Z-T24
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с редуктором RDN RQN3-150Z-T24
Артикул: D160-73372
Управление: редуктор
Производитель: DN.ru, Россия
Диаметр: 40 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 120 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды
Температура: 204 °C
Вес: 6.55 кг
на 2025-11-11
29 968,45
  • $
  • €
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с редуктором RDN RQN3-150Z-T24
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с редуктором RDN RQN3-150Z-T24
Артикул: D160-73373
Управление: редуктор
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 140 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды
Температура: 204 °C
Вес: 9.00 кг
на 2025-11-11
45 241,34
  • $
  • €
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду65 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с редуктором RDN RQN4-500Z-T30
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду65 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с редуктором RDN RQN4-500Z-T30
Артикул: D160-73374
Управление: редуктор
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 165 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды
Температура: 204 °C
Вес: 14.36 кг
на 2025-11-11
83 166,46
  • $
  • €
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с редуктором RDN RQN4-500Z-T30
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с редуктором RDN RQN4-500Z-T30
Артикул: D160-73375
Управление: редуктор
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 185 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды
Температура: 204 °C
Вес: 17.66 кг
на 2025-11-11
118 456,09
  • $
  • €
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с редуктором RDN RQN5-500Z-T30
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с редуктором RDN RQN5-500Z-T30
Артикул: D160-73371
Управление: редуктор
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 240 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды
Температура: 204 °C
Вес: 22.40 кг
на 2025-11-11
216 062,62
  • $
  • €
Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.
Принцип работы: Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.
Благодаря типу присоединения «сварка в раструб» у кранов данной серии при монтаже нет необходимости выравнивания элементов и выполнения подготовки торцевых поверхностей. Также к преимуществам можно отнести отсутствие риска попадания металла сварного шва внутрь трубопровода.
Редуктор DN.ru позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам.

Технические характеристики кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку:

Характеристика Значение
Диаметр номинальный 40-100 мм
Класс герметичности "A"
Тип уплотнения PTFE / Фторопласт / Тефлон
Присоединение под приварку
Тип устройства крана двухходовой
Проход шара крана полнопроходной
Тип управления редуктор
Температура рабочей среды от -29 до +204 °C
Среда вода, пар, нефтепродукты, нейтральные среды
Область применения водоснабжение, теплоснабжение, пароснабжение
Страна производитель Россия
Срок службы 10 лет
Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с редукторами RDN

Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с редукторами RDN

Технические характеристики редукторов DN.ru RDN:

Характеристика Значение
Применение для различных отраслей, где требуется управление потоками рабочей среды
Климатическое исполнение УХЛ4
Монтаж горизонтальный/вертикальный
Регулировка хода 0 – 90° (с возможностью изменения ±5°)
Редукторы DN.ru RDN

Редукторы DN.ru RDN

Габаритные и установочные размеры кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку:

Модель L,
мм		 Ød,
мм		 ØK,
мм		 S,
мм
DN40 120±2 38 48.6 13
DN50 140±2 50 61.1 16
DN65 165±2 65 73.8 16
DN80 185±2 80 89.3 16
DN100 240±2 100 115.4 19
Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с редукторами RDN

Эскиз габаритов кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку

Габаритные и установочные размеры редукторов DN.ru RDN:

Модель A, мм B, мм ØC, мм D, мм J, мм G, мм T, мм ØF, мм 4M, мм HxH, мм
RDN-1 170 130 160 100 45 120 50 50 4-М8 9х9
RDN-2 170 130 160 100 45 120 50 50 4-М8 11х11
RDN-3 170 130 160 100 45 120 50 50 4-М8 14х14
RDN-4 240 160 260 130 55 150 70 100 4-М10 17х17
RDN-5 240 160 260 130 55 150 70 100 4-М12 22х22
Редукторы DN.ru RDN

Эскиз габаритов редукторов DN.ru RDN

Материалы деталей кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку:

№ Наименование Материал
1 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2,3 Патрубок нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
5 Уплотнительное седло PTFE
6 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Упорная шайба PTFE
8 Кольцеобразное уплотнение FKM
9 Набивка PTFE
10 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10)
11 Дисковая пружина нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12 Предохранительная крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14,15 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
17 Шпилька нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с редукторами RDN

Эскиз материалов кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку
