Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-105-1, пневмораспределителями 4V320-10 220В, БКВ APL-510N EX

Сортировать по:
актуальности
Поделиться ссылкой на подборку

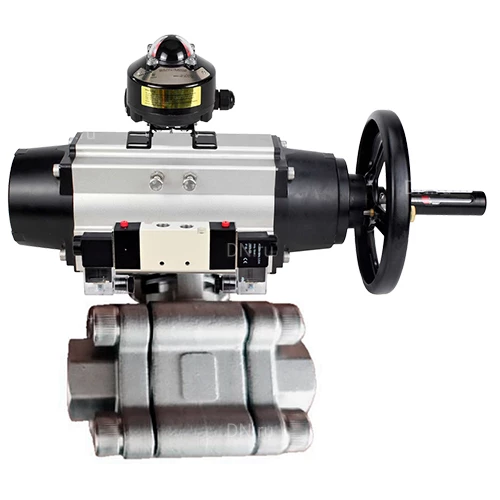

Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-10 220В, БКВ APL-510N EX
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105-1, пневмораспределителем 4V320-10 220В, БКВ APL-510N EX
Артикул: D160-73363
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 240 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды
Температура: 204 °C
Вес: 28.40 кг
на 2025-11-11
273 661,92
  • $
  • €
Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.
Пневмопривод поворотный DN.ru PA-DA-105-1 предназначен для автоматизации процесса управления промышленной арматурой.
Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры.
Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Технические характеристики кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходных, под приварку:

Характеристика Значение
Диаметр номинальный 100 мм
Класс герметичности "A"
Тип уплотнения PTFE / Фторопласт / Тефлон
Присоединение под приварку
Тип устройства крана двухходовой
Проход шара крана полнопроходной
Тип управления пневмопривод двойного действия
Температура рабочей среды от -29 до +204 °C
Среда вода, пар, нефтепродукты, нейтральные среды
Область применения водоснабжение, теплоснабжение, пароснабжение
Страна производитель Россия
Срок службы 10 лет
Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-105-1, пневмораспределителями 4V320-10 220В, БКВ APL-510N EX

Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-105-1, пневмораспределителями 4V320-10 220В, БКВ APL-510N EX

Технические характеристики пневмоприводов DN.ru PA-DA-105-1:

Характеристика Значение
Тип пневмопривода двойного действия
Давление управления 2 ÷ 8 бар
Управляющая среда подготовленный воздух не выше 5 класса по ГОСТ 17433-80
Рабочая температура от -20 до +80 °C
Визуальный индикатор положения открыто / закрыто
Ручное управление маховик
Угол поворота 90° ± 5°
Присоединительная резьба подачи воздуха G 1/4ʺ
Стандарт верхнего соединения NAMUR
Стандарт соединения подачи воздуха NAMUR
Пневмоприводы DN.ru PA-DA-105-1

Пневмоприводы DN.ru PA-DA-105-1

Технические характеристики пневмораспределителей DN.ru 4V320-10 220В:

Характеристика Значение
Модель пневмораспределителя 4V320-10 220В
Напряжение питания 220В
Тип пневмораспределителя золотниковый
Номинальное давление 12 бар
Рабочее давление 1.5 ÷ 8 бар
Температура окружающей среды от -5 до +50 ⁰C
Рабочая среда очищенный воздух (тонкость очистки 40 мкм)
Частота срабатывания 5 циклов/с
Степень защиты IP65
Управление двустороннее электромагнитное
Материал корпуса алюминевый сплав и технополимер
Время отклика 0,05 с
Диаметр рабочих каналов 3/8"
Пневмораспределители DN.ru 4V320-10 220В

Пневмораспределители DN.ru 4V320-10 220В

Технические характеристики блоков концевых выключателей DN.ru APL-510N EX:

Характеристика Значение
Модель блока концевых выключателей APL-510N EX
Защита всепогодный IP67, взрывозащищенный E EX d IIC T6
Температура окружающей среды от -20°C до +66°C
Резьба кабельного ввода 2 x NPT 3/4”
Клеммная колодка 8 ячеек 0.08-2.5мм2
Номинальный ток 16 А
Номинальное напряжение 250В
Переключатели/датчики два механических переключателя / два датчика приближения
Полный угол поворота 90°
Средний ресурс 10 000 000 циклов
Блоки концевых выключателей DN.ru APL-510N EX

Блоки концевых выключателей DN.ru APL-510N EX

Габаритные и установочные размеры кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходных, под приварку:

Модель L,
мм		 Ød,
мм		 ØK,
мм		 S,
мм
DN40 120±2 38 48.6 13
DN50 140±2 50 61.1 16
DN65 165±2 65 73.8 16
DN80 185±2 80 89.3 16
DN100 240±2 100 115.4 19
Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-105-1, пневмораспределителями 4V320-10 220В, БКВ APL-510N EX

Эскиз габаритов кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходных, под приварку

Габаритные и установочные размеры пневмоприводов DN.ru PA-DA-105-1:

Модель пневмопривода PA-DA-105-1
A, мм 495
A1, мм 461.5
B, мм 133
C, мм 109.5
D, мм 153
E, мм 57.5
F, мм 64
G, мм 26
H, мм 80
I, мм 30
N, мм 22
W, мм 200
J, мм 102
K, мм 70
L, мм М10х16
M, мм М8х13
Пневмоприводы DN.ru PA-DA-105-1

Эскиз габаритов пневмоприводов DN.ru PA-DA-105-1

Габаритные и установочные размеры пневмораспределителей DN.ru 4V320-10 220В:

A, мм 71.9
B, мм 45
C, мм 94.4
D, мм 27
E, мм 69
F, мм 40
H, мм 82.4
I, мм 24
K, мм 40
L, мм 188.8
M, мм 69.4
N, мм 50
O, мм 82.4
P, мм 24
S, мм 20
T, мм 6.5
U, мм 2.4
V, мм 4
Пневмораспределители DN.ru 4V320-10 220В

Эскиз габаритов пневмораспределителей DN.ru 4V320-10 220В

Габаритные и установочные размеры блоков концевых выключателей DN.ru APL-510N EX:

A, мм 118
B, мм 118
C, мм 138.4
D, мм 17
E, мм 19
F, мм 7
G, мм 3
H, мм 4
I, мм 59
J, мм 59
K, мм 59
L, мм 59
M, мм 121.4
d1, мм 50
d2, мм 5
Блоки концевых выключателей DN.ru APL-510N EX

Эскиз габаритов блоков концевых выключателей DN.ru APL-510N EX

Материалы деталей кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходных, под приварку:

№ Наименование Материал
1 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2,3 Патрубок нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
5 Уплотнительное седло PTFE
6 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Упорная шайба PTFE
8 Кольцеобразное уплотнение FKM
9 Набивка PTFE
10 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10)
11 Дисковая пружина нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12 Предохранительная крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14,15 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
17 Шпилька нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-105-1, пневмораспределителями 4V320-10 220В, БКВ APL-510N EX

Эскиз материалов кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходных, под приварку

Конструкция пневмоприводов DN.ru PA-DA-105-1:

№Наименование деталиМатериал
1Индикаторный винтABS (пластик)
2Индикатор положенияABS (пластик)
3Пружинный зажимНержавеющая сталь 304
4ШайбаНержавеющая сталь 304
5Внешняя шайбаИнженерный пластик
6Регулировочный винтНержавеющая сталь 304
7ГайкаНержавеющая сталь 304
8ШайбаНержавеющая сталь 304
9КорпусЭкструдированный алюминивый сплав
10ПоршеньЛитой под давлением алюминиевый сплав
11Уплотнительное кольцо поршняNBR
12Группа подшипниковИнженерный пластик
13Уплотнительное кольцо торцевой крышкиNBR
14Торцевая крышкаЛитой алюминиевый сплав, покрытый полиэфирной краской
15Винт крепежныйНержавеющая сталь 304
16Шайба внутренняяИнженерный пластик
17Уплотнительное кольцоNBR
18ПодшипникИнженерный пластик
19ФиксаторЛегированная сталь
20ШестерняЛегированная сталь
21ПодшипникИнженерный пластик
22Уплотнительное кольцоNBR
Пневмоприводы DN.ru PA-DA-105-1

Эскиз пневмоприводов DN.ru PA-DA-105-1
