Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.
Принцип работы: Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.
Благодаря типу присоединения «сварка в раструб» у кранов данной серии при монтаже нет необходимости выравнивания элементов и выполнения подготовки торцевых поверхностей. Также к преимуществам можно отнести отсутствие риска попадания металла сварного шва внутрь трубопровода.
Редуктор DN.ru HAM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками.

Технические характеристики кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку:

Характеристика Значение
Диаметр номинальный 40-100 мм
Класс герметичности "A"
Тип уплотнения PTFE / Фторопласт / Тефлон
Присоединение под приварку
Тип устройства крана двухходовой
Проход шара крана полнопроходной
Тип управления редуктор
Температура рабочей среды от -29 до +204 °C
Среда вода, пар, нефтепродукты, нейтральные среды
Область применения водоснабжение, теплоснабжение, пароснабжение
Страна производитель Россия
Срок службы 10 лет

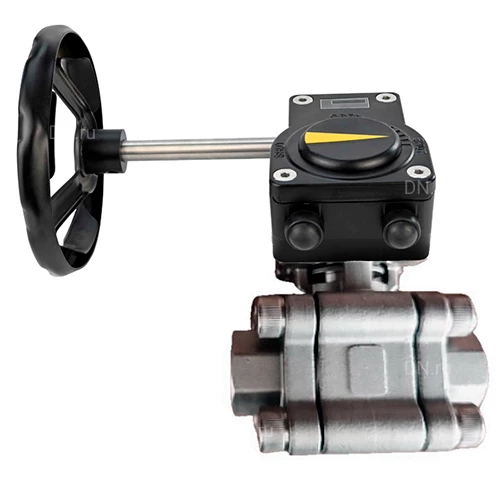

Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с редукторами HAM

Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с редукторами HAM

Технические характеристики редукторов DN.ru HAM:

Характеристика Значение
Применение для различных отраслей, где требуется управление потоками рабочей среды
Климатическое исполнение УХЛ4
Монтаж горизонтальный/вертикальный
Регулировка хода 0 – 90° (с возможностью изменения ±5°)
Редукторы DN.ru HAM

Редукторы DN.ru HAM

Габаритные и установочные размеры кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку:

Модель L,
мм		 Ød,
мм		 ØK,
мм		 S,
мм
DN40 120±2 38 48.6 13
DN50 140±2 50 61.1 16
DN65 165±2 65 73.8 16
DN80 185±2 80 89.3 16
DN100 240±2 100 115.4 19
Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с редукторами HAM

Эскиз габаритов кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку

Габаритные и установочные размеры редукторов DN.ru HAM:

Модель A, мм B, мм C, мм H, мм T, мм d1, мм E, мм G, мм D, мм
HAM-1 115 50 42 48 19 20 160 140 80
HAM-2 130 58 50 58 18 20 160 200 100
HAM-3 150 65 60 58 18 20 215 250 120
HAM-4 180 80 60 74 21 20 225 300 142
HAM-5 220 95 78 84 51 25 325 400 175
Редукторы DN.ru HAM

Эскиз габаритов редукторов DN.ru HAM

Материалы деталей кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку:

№ Наименование Материал
1 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2,3 Патрубок нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
5 Уплотнительное седло PTFE
6 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Упорная шайба PTFE
8 Кольцеобразное уплотнение FKM
9 Набивка PTFE
10 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10)
11 Дисковая пружина нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12 Предохранительная крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14,15 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
17 Шпилька нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с редукторами HAM

Эскиз материалов кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку
