Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-105-1, пневмораспределителями 4M310-08 24В NAMUR, БКВ APL-210N, БПВ AFC2000

Сортировать по:
актуальности
Поделиться ссылкой на подборку

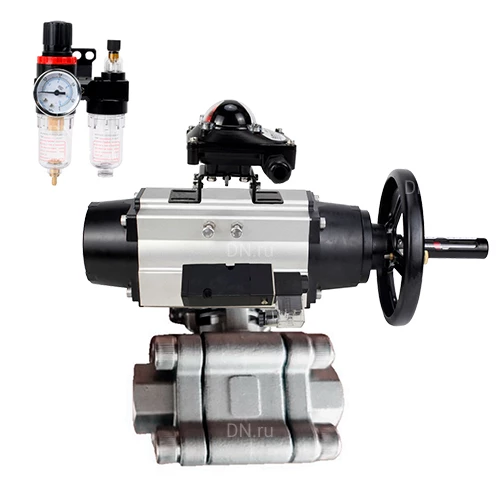

Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 24В NAMUR, БКВ APL-210N, БПВ AFC2000
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 24В NAMUR, БКВ APL-210N, БПВ AFC2000
Артикул: D160-73342
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 240 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды
Температура: 204 °C
Вес: 26.24 кг
на 2025-11-11
268 940,6
  • $
  • €
Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.
Пневмопривод поворотный DN.ru PA-DA-105-1 предназначен для автоматизации процесса управления промышленной арматурой.
Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора.
Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.
Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические характеристики кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходных, под приварку:

Характеристика Значение
Диаметр номинальный 100 мм
Класс герметичности "A"
Тип уплотнения PTFE / Фторопласт / Тефлон
Присоединение под приварку
Тип устройства крана двухходовой
Проход шара крана полнопроходной
Тип управления пневмопривод двойного действия
Температура рабочей среды от -29 до +204 °C
Среда вода, пар, нефтепродукты, нейтральные среды
Область применения водоснабжение, теплоснабжение, пароснабжение
Страна производитель Россия
Срок службы 10 лет
Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-105-1, пневмораспределителями 4M310-08 24В NAMUR, БКВ APL-210N, БПВ AFC2000

Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-105-1, пневмораспределителями 4M310-08 24В NAMUR, БКВ APL-210N, БПВ AFC2000

Технические характеристики пневмоприводов DN.ru PA-DA-105-1:

Характеристика Значение
Тип пневмопривода двойного действия
Давление управления 2 ÷ 8 бар
Управляющая среда подготовленный воздух не выше 5 класса по ГОСТ 17433-80
Рабочая температура от -20 до +80 °C
Визуальный индикатор положения открыто / закрыто
Ручное управление маховик
Угол поворота 90° ± 5°
Присоединительная резьба подачи воздуха G 1/4ʺ
Стандарт верхнего соединения NAMUR
Стандарт соединения подачи воздуха NAMUR
Пневмоприводы DN.ru PA-DA-105-1

Пневмоприводы DN.ru PA-DA-105-1

Технические характеристики пневмораспределителей DN.ru 4М310-08 24В:

Наименование Значение
Конструкция золотникового типа
Модель пневмораспределителя 4M310-08 24В NAMUR
Напряжение питания 24В
Испытательное давление (проверка прочности корпуса. Не для эксплуатации!), бар 10
Рабочее давление (рекомендуемый диапазон для нормальной работы), бар 1.5 ÷ 1.8
Вид пневмораспределителя 5/2 пятилинейный, двухпозиционный
Рабочая среда очищенный воздух (тонкость очистки 40 мкм)
Эффективная площадь сечения, мм2 25
Температура эксплуатации, °C от 0 до +60
Максимальная частота срабатывания, цикл/сек 5
Ручное дублирование есть
Степень защиты, IP 65
Соединение с пневмоприводом стыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Материал корпуса анодированный алюминий
Размеры выхлопных портов (сброс в атмосферу) 2 - PT1/4″
Размер портов отвода воздуха (в пневмопривод) 2 х Ø19.2 мм
Размер порта подвода воздуха (в пневмораспределитель) G1/4″
Время отклика, сек 0.05
Вес, кг 0.35
Средний ресурс, циклов 10 000 000
Пневмораспределители DN.ru 4М310-08 24В

Пневмораспределители DN.ru 4М310-08 24В

Технические характеристики блоков концевых выключателей DN.ru APL-210N:

Характеристика Значение
Модель блока концевых выключателей APL-210N
Защита всепогодный IP65
Температура окружающей среды от -40°C до +80°C
Резьба кабельного ввода 2 x NPT1/2”
Клеммная колодка 8 ячеек 0.08-2.6мм2
Напряжение 12В, 24В, 38В, 48В, 110В, 220В, 250В
Датчик 2 SPDT электромеханических микровыключателя OMRON V151-1C25
Внешнее покрытие полиэстеровое покрытие (чёрный)
Вал стандартный (17 мм)
Блоки концевых выключателей DN.ru APL-210N

Блоки концевых выключателей DN.ru APL-210N

Технические характеристики блоков подготовки воздуха DN.ru AFC2000:

Характеристика Значение
Рабочее давление 8 бар
Максимальное давление 10 бар
Регулируемый диапазон давления 0.5...9 бар
Давление разрушения 15 бар
Рабочая температура от -5°C до +60°C
Подсоединение воздуха 1/4"
Размер фильтруемых частиц 40 мкм
Вязкость масла ISO VG 32
Блоки подготовки воздуха DN.ru AFC2000

Блоки подготовки воздуха DN.ru AFC2000

Габаритные и установочные размеры кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходных, под приварку:

Модель L,
мм		 Ød,
мм		 ØK,
мм		 S,
мм
DN40 120±2 38 48.6 13
DN50 140±2 50 61.1 16
DN65 165±2 65 73.8 16
DN80 185±2 80 89.3 16
DN100 240±2 100 115.4 19
Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-105-1, пневмораспределителями 4M310-08 24В NAMUR, БКВ APL-210N, БПВ AFC2000

Эскиз габаритов кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходных, под приварку

Габаритные и установочные размеры пневмоприводов DN.ru PA-DA-105-1:

Модель пневмопривода PA-DA-105-1
A, мм 495
A1, мм 461.5
B, мм 133
C, мм 109.5
D, мм 153
E, мм 57.5
F, мм 64
G, мм 26
H, мм 80
I, мм 30
N, мм 22
W, мм 200
J, мм 102
K, мм 70
L, мм М10х16
M, мм М8х13
Пневмоприводы DN.ru PA-DA-105-1

Эскиз габаритов пневмоприводов DN.ru PA-DA-105-1

Габаритные и установочные размеры пневмораспределителей DN.ru 4М310-08 24В:

Модель 4M310-08 24В NAMUR
A, мм 40
C, мм 24
D, мм 28
E, мм 32
F, мм 40
G, мм 21.5
H, мм 69
I, мм 45
K, мм 17.5
L, мм 135
J, мм 29.3
N, мм 40
M, мм 27
Пневмораспределители DN.ru 4М310-08 24В

Эскиз габаритов пневмораспределителей DN.ru 4М310-08 24В

Габаритные и установочные размеры блоков концевых выключателей DN.ru APL-210N:

Глубина, мм 112
Высота, мм 77
Ширина, мм 88
Блоки концевых выключателей DN.ru APL-210N

Эскиз габаритов блоков концевых выключателей DN.ru APL-210N

Габаритные и установочные размеры блоков подготовки воздуха DN.ru AFC2000:

A, мм 162
B, мм 88
C, мм 139
D, мм 31
E, мм 53.5
F, мм 12
G, мм 8
H, мм 7
I, мм 13.3
J, мм 39
K, мм 5
L, мм 40
M, мм 32
N, мм 53
O, мм 29
P, мм 6
R, мм 41.5
Блоки подготовки воздуха DN.ru AFC2000

Эскиз габаритов блоков подготовки воздуха DN.ru AFC2000

Материалы деталей кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходных, под приварку:

№ Наименование Материал
1 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2,3 Патрубок нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
5 Уплотнительное седло PTFE
6 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Упорная шайба PTFE
8 Кольцеобразное уплотнение FKM
9 Набивка PTFE
10 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10)
11 Дисковая пружина нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12 Предохранительная крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14,15 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
17 Шпилька нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-105-1, пневмораспределителями 4M310-08 24В NAMUR, БКВ APL-210N, БПВ AFC2000

Эскиз материалов кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходных, под приварку

Конструкция пневмоприводов DN.ru PA-DA-105-1:

№Наименование деталиМатериал
1Индикаторный винтABS (пластик)
2Индикатор положенияABS (пластик)
3Пружинный зажимНержавеющая сталь 304
4ШайбаНержавеющая сталь 304
5Внешняя шайбаИнженерный пластик
6Регулировочный винтНержавеющая сталь 304
7ГайкаНержавеющая сталь 304
8ШайбаНержавеющая сталь 304
9КорпусЭкструдированный алюминивый сплав
10ПоршеньЛитой под давлением алюминиевый сплав
11Уплотнительное кольцо поршняNBR
12Группа подшипниковИнженерный пластик
13Уплотнительное кольцо торцевой крышкиNBR
14Торцевая крышкаЛитой алюминиевый сплав, покрытый полиэфирной краской
15Винт крепежныйНержавеющая сталь 304
16Шайба внутренняяИнженерный пластик
17Уплотнительное кольцоNBR
18ПодшипникИнженерный пластик
19ФиксаторЛегированная сталь
20ШестерняЛегированная сталь
21ПодшипникИнженерный пластик
22Уплотнительное кольцоNBR
Пневмоприводы DN.ru PA-DA-105-1

Эскиз пневмоприводов DN.ru PA-DA-105-1
