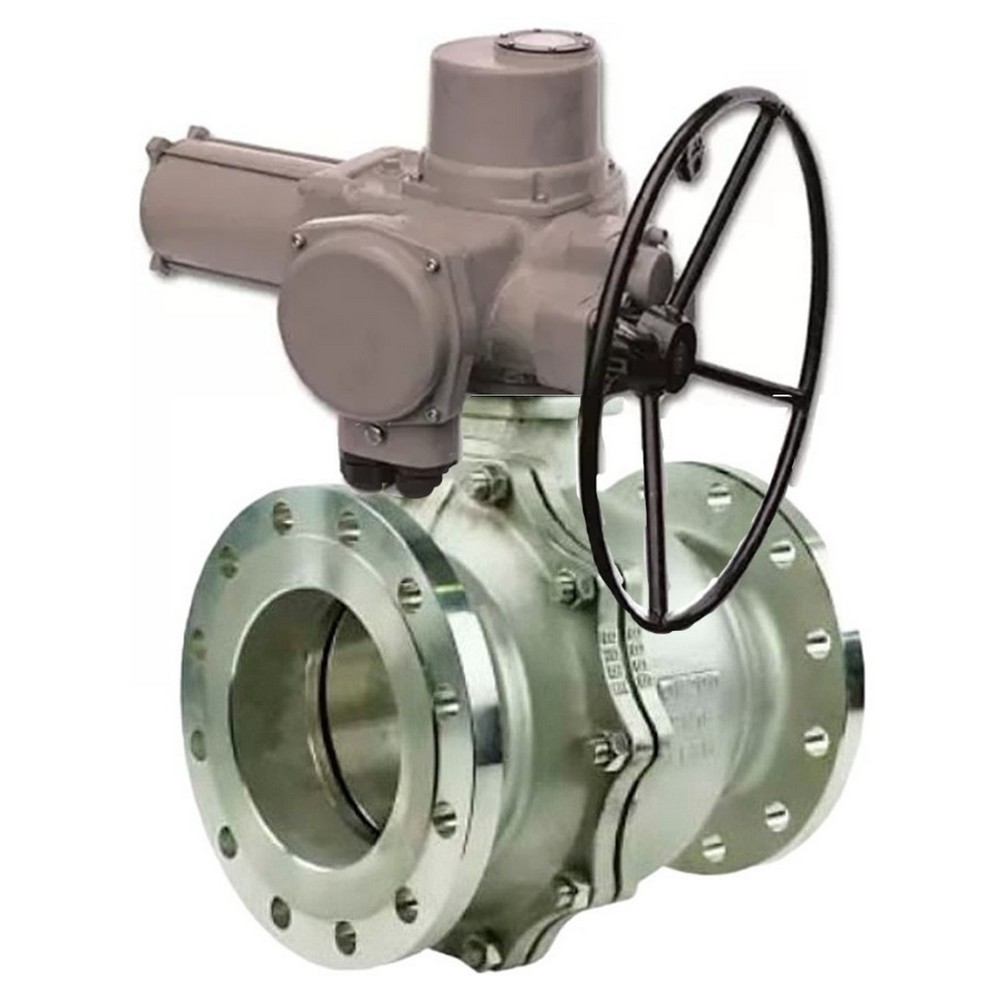

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-R Ду200 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с электроприводом 1-оборотным ГЗ-ОФ-630/30 380В

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Однооборотные электроприводы с двухсторонней муфтой ограничения крутящего момента типа ГЗ-ОФ общего назначения применяются для управления запорной и запорнорегулирующей промышленной трубопроводной арматурой, устанавливаемой в помещениях, под навесом и на открытом воздухе. Электроприводы типа ГЗ-ОФ относятся к классу ремонтируемых изделий.

Технические параметры крана шаровогоDN.ru BV3232P(2pc)-FP-F-R-ISO Ду200 Ру16 полнопроходного фланцевого, корпус - нержавеющая сталь 316, с электроприводом 1-оборотным ГЗ-ОФ-630/30 380В:

• Давление номинальное PN - 16 бар
• Диаметр номинальный DN - 200 мм
• Тип присоединения - фланцевый
• Количество болтовых отверстий на одном фланце - 12 шт.
• Диаметр болтовых отверстий на одном фланце - 22 мм
• Среда - вода, воздух, нейтральные среды
• Тип управления - С электроприводом
• Применение - водоснабжение, теплоснабжение, промышленность
• Проход шара крана - полнопроходной
• Температура рабочей среды - от -29°С до 150°С
• Цвет - серый
• Присоединение - фланцевое
• Управление - электропривод 380В
• Взрывозащита - нет
• Класс герметичности - A по ГОСТ 9544
• Водоразборный - нет
• Тип устройства крана - двухходовой
• Крутящий момент на валу арматуры - 380 Нм
• Тип ISO-фланца арматуры - F14, F12
• Размер вала арматуры (квадрат) - 27х27 мм
• Серия - BV3232P(2pc)-FP-F-R-ISO
• Страна производитель - Россия
• Гарантия - 1 г.
• Срок службы - 10 лет
• Вес - 125 кг

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-R Ду200 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с электроприводом 1-оборотным ГЗ-ОФ-630/30 380В

Габариты и размеры крана шаровогоDN.ru BV3232P(2pc)-FP-F-R-ISO Ду200 Ру16 полнопроходного фланцевого, корпус - нержавеющая сталь 316, с электроприводом 1-оборотным ГЗ-ОФ-630/30 380В:

• DN - 200 мм
• Н - 180 мм
• L - 400 мм
• D - 340 мм
• D1 - 295 мм
• D2 - 268 мм
• Б - 554 мм
• А - 287 мм

Эскиз габаритов и размеров крана шаровогоDN.ru BV3232P(2pc)-FP-F-R-ISO Ду200 Ру16 полнопроходного фланцевого, корпус - нержавеющая сталь 316, с электроприводом 1-оборотным ГЗ-ОФ-630/30 380В

Таблица деталей и материалов крана шаровогоDN.ru BV3232P(2pc)-FP-F-R-ISO Ду200 Ру16 полнопроходного фланцевого, корпус - нержавеющая сталь 316, с электроприводом 1-оборотным ГЗ-ОФ-630/30 380В:

Эскиз деталей и материалов крана шаровогоDN.ru BV3232P(2pc)-FP-F-R-ISO Ду200 Ру16 полнопроходного фланцевого, корпус - нержавеющая сталь 316, с электроприводом 1-оборотным ГЗ-ОФ-630/30 380В

Технические параметры электропривода 1 ГЗ-ОФ 380В:

• Тип электропривода - Однооборотный
• Модель электропривода - 1 ГЗ-ОФ 380В
• Крутящий момент электропривода - 630 Нм
• Тип ISO-фланца электропривода - F10, F14, F12, F16
• Напряжение питания - 380 В
• Максимальный диаметр штока арматуры - 22х22, 27х27, 36х36, 32х32, 24х24 мм
• Угол поворота выходного вала электропривода - 90°
• Время цикла открытия/закрытия - 30 сек.
• Концевые выключатели - есть
• Степень защиты корпуса - IP65
• Вес электропривода - 56 кг

Электропривод 1 ГЗ-ОФ 380В

Габариты и размеры электропривода 1 ГЗ-ОФ 380В:

Эскиз габаритов и размеров электропривода 1 ГЗ-ОФ 380В

Устройство электропривода 1 ГЗ-ОФ 380В:

Эскиз устройство электропривода 1 ГЗ-ОФ 380В
