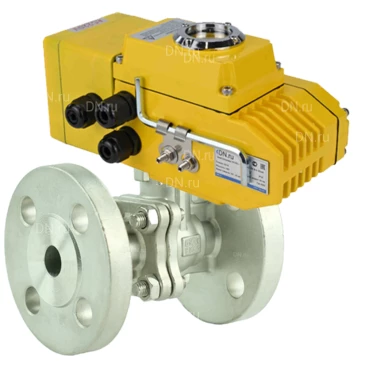

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной двухходовой, нержавеющая сталь, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-015EM-A1-220VAC-У1 DAR

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной двухходовой, нержавеющая сталь, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-015EM-A1-220VAC-У1 DAR
Артикул: D160-75447

Модификация

О товаре

Артикул: D160-75447
Бренд: DN.ru, Россия
Доступность товара: В наличии
Серия бренда: BV3232P(2pc)-FP-F-ISO-H
Присоединение: фланцевое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 100
Давление условное Ру(Pn), бар: 16
Строительная длина, мм: 190
Проход шара: полнопроходной
Рабочая среда крана: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Тип управления: С электроприводом
Устройство крана: двухходовой
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 200 ℃
Применение: водоснабжение, теплоснабжение, промышленность
Класс герметичности: A
Все характеристики
на 2025-12-31
128 025,55
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(2pc)-FP-F-ISO-H возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, нейтральные среды, газообразные среды), неагрессивные к материалам крана.

Электроприводы четвертьоборотные DN.ru QT-N-015EM-A1-220VAC-У1 DAR предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические параметры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 c электроприводом DN.ru QT-N-015EM-A1-220VAC-У1 DAR:

  • Давление номинальное PN - 16 бар
  • Диаметр номинальный DN - 100 мм
  • Тип присоединения - фланцевый
  • Количество болтовых отверстий на одном фланце - 8 шт.
  • Диаметр болтовых отверстий на одном фланце - 18 мм
  • Среда - вода, пар, нефтепродукты, нейтральные среды, газообразные среды
  • Тип управления - С электроприводом
  • Применение - водоснабжение, теплоснабжение, промышленность
  • Проход шара крана - полнопроходной
  • Температура рабочей среды - от -20°С до 200°С
  • Присоединение - фланцевое
  • Датчик обратной связи - 4-20 мА
  • Управление - электропривод 220В
  • Сигнал управления - 4-20 мА
  • Взрывозащита - нет
  • Класс герметичности - A по ГОСТ 9544
  • Водоразборный - нет
  • Тип устройства крана - двухходовой
  • Тип ISO-фланца арматуры - F07, F10
  • Размер вала арматуры (квадрат) - 17х17 мм
  • Серия - BV3232P(2pc)-FP-F-ISO-H
  • Страна производитель - Россия
  • Гарантия - 1 г.
  • Вес - 23.8 кг
 Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной двухходовой, нержавеющая сталь, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-015EM-A1-220VAC-У1 DAR

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H QT-N-015EM-A1-220VAC-У1 DAR Ду100 Ру16

Габариты и размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H QT-N-015EM-A1-220VAC-У1 DAR Ду100 Ру16:

  • Dn - 100 мм
  • L - 190 мм
  • D - 220 мм
  • F - 128 мм
  • L1 - 200 мм
 Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной двухходовой, нержавеющая сталь, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-015EM-A1-220VAC-У1 DAR

Эскиз крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H QT-N-015EM-A1-220VAC-У1 DAR Ду100 Ру16

Таблица деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16:

№ п/п Наименование деталей Материал
1 Фланцевый элемент нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
2 Болты нержавеющая сталь А320 В8 (аналог 08Х18Н10)
3 Гайки сталь A194 8 (аналог 35ХМ)
4 Промежуточная прокладка PTFE
5 Корпус клапана нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
6 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Седло PTFE
8 Электростатическое устройство нержавеющая сталь AISI 304 (аналог 08Х18Н10)
9 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10 Толкательная прокладка PTFE
11 Уплотнительное кольцо NBR
12 Наполнитель PTFE
13 Сжимное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14 Шестигранная гайка сталь A194 8 (аналог 35ХМ)
15 Противоослабляющая крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
16 Установочные винты сталь A194 8 (аналог 35ХМ)
17 Ручка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) + ПВХ
18 Шестигранная гайка сталь A194 8 (аналог 35ХМ)
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной двухходовой, нержавеющая сталь, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-015EM-A1-220VAC-У1 DAR

Эскиз деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16

Технические параметры электропривода DN.ru QT-N-015EM-A1-220VAC-У1 DAR:

  • Тип электропривода - Четвертьоборотный
  • Крутящий момент привода - 150 Нм
  • Напряжение питания - 220В
  • Напряжение питания концевых выключателей - 220В
  • Номинальный потребляемый ток - 0.35 А
  • Сигнал управления - 4-20 мА
  • Мощность электродвигателя - 30 Вт
  • Время цикла открытия/закрытия - 25 сек.
  • Степень защиты корпуса - IP67
  • Наличие ручного дублера - есть
  • Взрывозащита корпуса - нет
  • Длина электропривода - 200 мм
  • Ширина электропривода - 133 мм
  • Высота электропривода - 128 мм
  • Страна производитель - Китай
  • Тип ISO-фланца привода - F05, F07
  • Размер штока - 17х17 мм
  • Вес привода - 4.6 кг
 Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной двухходовой, нержавеющая сталь, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-015EM-A1-220VAC-У1 DAR

Схема подключения электропривода DN.ru QT-N-015EM-A1-220VAC-У1 DAR

Таблица деталей и материалов электропривода DN.ru QT-N-015EM-A1-220VAC-У1 DAR:

№ п/п Наименование деталей
1 Выходной вал
2 Кабельный замок
3 Механический ограничитель
4 Ручной дублер
5 Корпус
6 Модульный бокс
7 Крышка
8 Смотровое стекло
9 Защита от пыли
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной двухходовой, нержавеющая сталь, фланцевый, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-015EM-A1-220VAC-У1 DAR

Эскиз деталей и материалов электропривода DN.ru QT-N-015EM-A1-220VAC-У1 DAR

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru
Протокол испытаний на электропривод DN.RU
Декларация о соответствии на электроприводы - DN.ru
Сертификат соответствия требованиям промышленной безопасности и разрешение на применение знака соответствия Экопромбезопасность на продукцию DN.RU
Декларация о соответствии на краны шаровые DN.ru
Декларация о соответствии на электропривод DN.ru
Паспорт на электропривод четвертьоборотный DN.ru QT-N-xEM-x1-x-У1 c датчиком обратной связи и входным управляющим сигналом 4-20мА/0-10В DAR
Паспорт на кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H нержавеющая сталь, полнопроходной, фланцевый, с ISO-фланцем и рукояткой
Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru
Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

Аналоги

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду100, Ру16, применение - водоснабжение, теплоснабжение, промышленность, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - электропривод 220В, водоразборный - нет, тип устройства крана - двухходовой, конструкция - Разборный 2-х составной

688,000
550,400
412,800
275,200
137,600
0
DN.ru
BV3232P(2pc)-FP-F-ISO-H QT-N-EM-A1-220VAC-У1 HARK
DN.ru
BV3232P(2pc)-FP-F-ISO-H QT-N-EM-A1-220VAC-У1 DAR
DN.ru
BV3232P(2pc)-FP-F-ISO-H QT-N-EM-B1-220VAC-У1 HARK
DN.ru
BV3232P(2pc)-FP-F-ISO-H QT-N-M-O2-220VAC-У1
DN.ru
BV3232P(2pc)-FP-F-ISO-H с ГЗ-ОФ 220В
DN.ru
BV3232P(2pc)-FP-F-ISO-H с ГЗ-ОФ 220В
DN.ru
BV3232P(2pc)-FP-F-ISO-H QT-EX-EM-O2-220VAC-У1
DN.ru
BV3232P(2pc)-FP-F-ISO-H QT-EX-M-O2-220VAC-У1
DN.ru
BV3232P(2pc)-FP-F-ISO-H с ГЗ-ОФ.В 220В
DN.ru
BV3232P(2pc)-FP-F-ISO-H с ГЗ-ОФ.В 220В
DN.ru
BV3232P(2pc)-FP-F-ISO-H QTSA-N-EM-O0-220VAC
