Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 316, уплотнение - PTFE, 22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HAM RQN3-540Z- T36

Артикул: D160-62228

Модификация

О товаре

Артикул: D160-62228
Бренд: DN.ru, Россия
Серия бренда: BV3232P
Присоединение: фланцевое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 100
Диаметр в дюймах: 4
Давление условное Ру(Pn), бар: 16
Строительная длина, мм: 350
Проход шара: полнопроходной
Рабочая среда крана: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Тип управления: с редуктором
Устройство крана: двухходовой
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 180 ℃
Применение: водоснабжение, теплоснабжение, Пневматические системы
Класс герметичности: A
Все характеристики
на 2025-12-31
60 731,63
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Редуктор DN.ru HAM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками.

Технические параметры Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 316, уплотнение - PTFE, 22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HAM RQN3-540Z- T36

  • Давление номинальное PN - 16 бар
  • Диаметр номинальный DN - 100 мм
  • Тип присоединения - фланцевый
  • Количество болтовых отверстий на фланце - 8 шт.
  • Диаметр болтовых отверстий на фланце - 18 мм
  • Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
  • Тип управления - с редуктором
  • Применение - водоснабжение, теплоснабжение, Пневматические системы
  • Проход шара крана - полнопроходной
  • Температура рабочей среды - от -20°С до 180°С
  • Присоединение - фланцевое
  • Управление - редуктор
  • Класс герметичности - A
  • Водоразборный - нет
  • Тип устройства крана - двухходовой
  • Модель арматуры - BV3232P(3pc)-FP-F-ISO-H
  • Тип затвора - шаровый
  • Диаметр в дюймах - 4″
  • Тип ISO-фланца арматуры - F10
  • Размер вала арматуры (квадрат) - 22х22 мм
  • Серия - BV3232P
  • Вид арматуры - запорный
  • Конструкция крана шарового - Разборный 3-х составной
  • Страна производитель - Россия
  • Срок службы - 10 лет
  • Вес набора - 26.6 кг
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 316, уплотнение - PTFE, 22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HAM RQN3-540Z- T36

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 316, уплотнение - PTFE, 22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HAM RQN3-540Z- T36

Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходного трехсоставного, фланцевого, нержавеющая сталь 316, уплотнение - PTFE, 22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HAM RQN3-540Z- T36:

  • d - 100 мм
  • L - 350 мм
  • D - 220 мм
  • L1 - 120 мм
  • H - 58 мм
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 316, уплотнение - PTFE, 22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HAM RQN3-540Z- T36

Эскиз габаритов и размеров крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходного трехсоставного, фланцевого, нержавеющая сталь 316, уплотнение - PTFE, 22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HAM RQN3-540Z- T36

Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходного трехсоставного, фланцевого, нержавеющая сталь 316, уплотнение - PTFE, 22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HAM RQN3-540Z- T36:

№ п/п Наименование детали Материал Количество
1 Корпус нержавеющая сталь CF8М /AISI 316 (аналог 08Х17Н14М2) 1
2 Шар затворный нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 1
3 Болт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4~6
4 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 6~12
5 Уплотнение PTFE 1
6 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 1
7 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1
8 Крышка нержавеющая сталь CF8М /AISI 316 (аналог 08Х17Н14М2) 2
9 Седельные кольца PTFE 2
10 Упорная шайба PTFE 1
11 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1
12 Рукоятка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1
13 Оболочка рукоятки ПВХ 1
14 Стопор нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 316, уплотнение - PTFE, 22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HAM RQN3-540Z- T36

Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходного трехсоставного, фланцевого, нержавеющая сталь 316, уплотнение - PTFE, 22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HAM RQN3-540Z- T36

Технические параметры редуктора HAM RQN3-540Z- T36

  • Модель редуктора - HAM RQN3-540Z- T36
  • Крутящий момент редуктора - 540 Нм
  • Тип ISO-фланца редуктора - F07, F10
  • Наличие ручного дублера - штурвал
  • Передаточное отношение редуктора - 36:1
  • Диаметр штурвала - 250 мм
  • Вес - 2.8 кг
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 316, уплотнение - PTFE, 22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HAM RQN3-540Z- T36

Редуктор HAM RQN3-540Z- T36

Габариты и размеры редуктора HAM RQN3-540Z- T36

  • D - 120 мм
  • D1 - 102 мм
  • D2 - 70 мм
  • n-M1 - 4-М8х10
  • n-M2 - 4-М10х15
  • S - 22х22 мм
  • L - 150 мм
  • L1 - 65 мм
  • L2 - 60 мм
  • H - 58 мм
  • H1 - 18 мм
  • d1 - 20 мм
  • L3 - 215 мм
  • W - 250 мм
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 316, уплотнение - PTFE, 22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HAM RQN3-540Z- T36

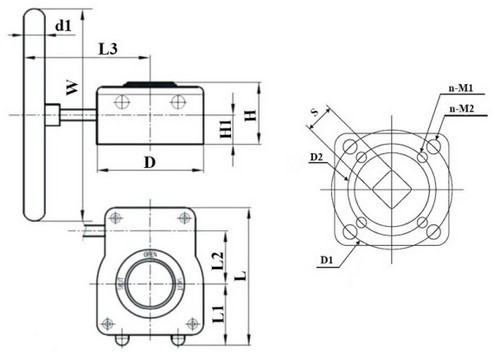

Эскиз габаритов и размеров редуктора HAM RQN3-540Z- T36

Таблица деталей и материалов редуктора HAM RQN3-540Z- T36

Наименование Материал
1БолтСталь нержавеющая 304
2УказательABS пластик
3КрышкаАлюминиевый сплав
4Уплотнительное кольцоNBR70
5ШтифтЧерная сталь
6Шестерня червячнаяКовкий чугун
7УплотнениеNBR70
8КорпусАлюминиевый сплав
9Регулировочный болтЧерная сталь
10ПрокладкаСталь нержавеющая 304
11Регулировочная гайкаСталь нержавеющая 304
12Кожух гайкиNBR70
13ПодшипникПорошковая сталь
14Червячный валСталь 45
15УплотнениеNBR70
16Вал приводаСталь нержавеющая 304
17ШтурвалУглеродистая сталь с полиэфирным покрытием
18ШтифтЧерная сталь
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 316, уплотнение - PTFE, 22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HAM RQN3-540Z- T36

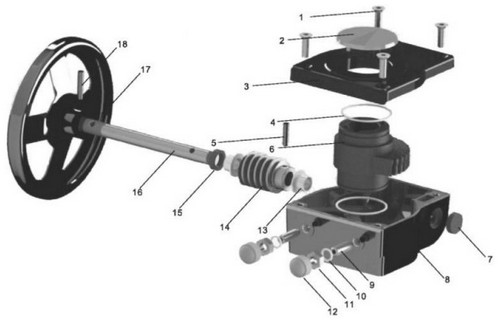

Эскиз деталей и материалов редуктора HAM RQN3-540Z- T36
