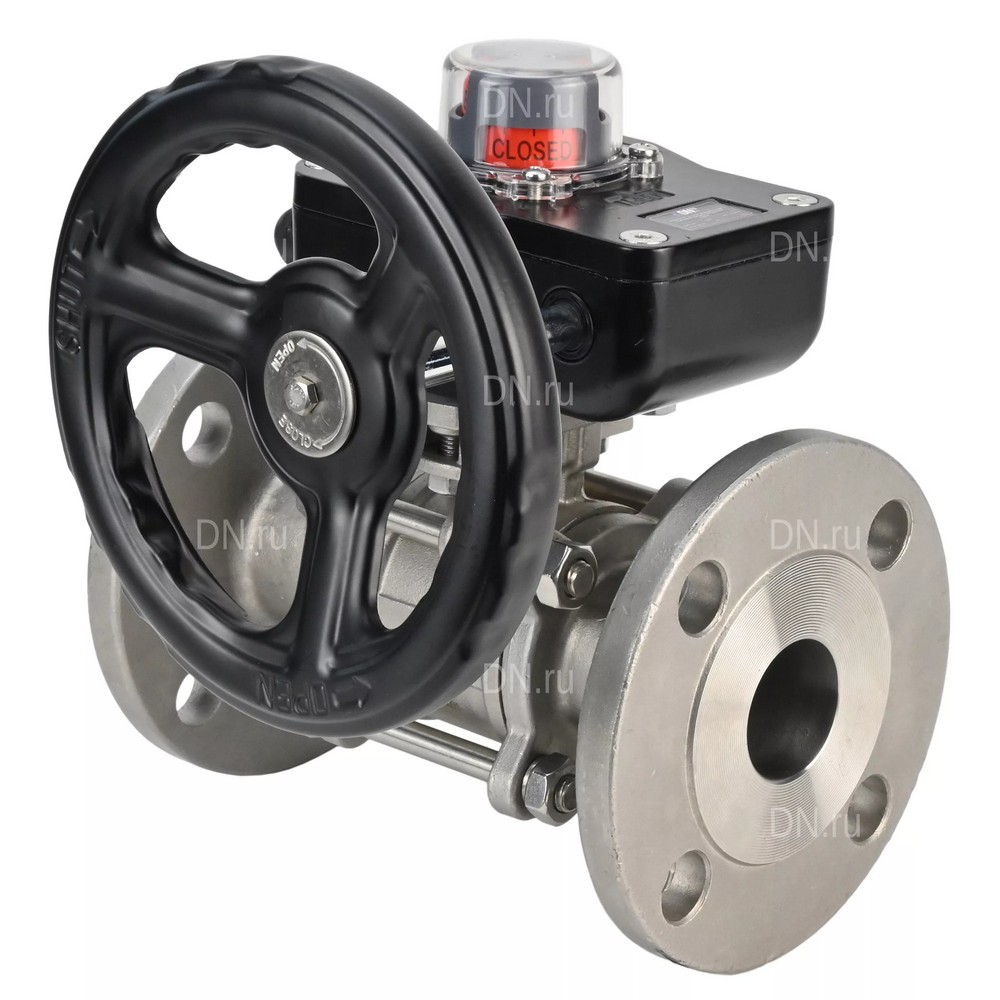

Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, 22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HGB RQN3-680Z с визуальным указателем положения

Артикул: D160-62229

Модификация

О товаре

Артикул: D160-62229
Бренд: DN.ru, Россия
Серия бренда: BV3131P
Присоединение: фланцевое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 100
Диаметр в дюймах: 4
Давление условное Ру(Pn), бар: 16
Строительная длина, мм: 350
Проход шара: полнопроходной
Рабочая среда крана: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Тип управления: с редуктором
Устройство крана: двухходовой
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 180 ℃
Применение: водоснабжение, теплоснабжение, Пневматические системы
Класс герметичности: A
Все характеристики
на 2025-12-31
66 561,51
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Редуктор четвертьоборотный позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками.

Технические параметры Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, 22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HGB RQN3-680Z с визуальным указателем положения

  • Давление номинальное PN - 16 бар
  • Диаметр номинальный DN - 100 мм
  • Тип присоединения - фланцевый
  • Количество болтовых отверстий на фланце - 8 шт.
  • Диаметр болтовых отверстий на фланце - 18 мм
  • Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
  • Тип управления - с редуктором
  • Применение - водоснабжение, теплоснабжение, Пневматические системы
  • Проход шара крана - полнопроходной
  • Температура рабочей среды - от -20°С до 180°С
  • Присоединение - фланцевое
  • Управление - редуктор
  • Класс герметичности - A
  • Водоразборный - нет
  • Тип устройства крана - двухходовой
  • Модель арматуры - BV3131P(3pc)-FP-F-ISO-H
  • Тип затвора - шаровый
  • Диаметр в дюймах - 4″
  • Тип ISO-фланца арматуры - F10
  • Размер вала арматуры (квадрат) - 22х22 мм
  • Серия - BV3131P
  • Вид арматуры - запорный
  • Конструкция крана шарового - Разборный 3-х составной
  • Страна производитель - Россия
  • Срок службы - 10 лет
  • Вес набора - 27.7 кг
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE,  22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HGB RQN3-680Z с визуальным указателем положения

Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, 22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HGB RQN3-680Z с визуальным указателем положения

Габариты и размеры крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходного трехсоставного, фланцевого, нержавеющая сталь 304, уплотнение - PTFE, 22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HGB RQN3-680Z с визуальным указателем положения:

  • d - 100 мм
  • L - 350 мм
  • D - 220 мм
  • L1 - 140 мм
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE,  22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HGB RQN3-680Z с визуальным указателем положения

Эскиз габаритов и размеров крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходного трехсоставного, фланцевого, нержавеющая сталь 304, уплотнение - PTFE, 22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HGB RQN3-680Z с визуальным указателем положения

Таблица деталей и материалов крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходного трехсоставного, фланцевого, нержавеющая сталь 304, уплотнение - PTFE, 22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HGB RQN3-680Z с визуальным указателем положения:

№ п/п Наименование детали Материал Количество
1 Корпус нержавеющая сталь CF8 /AISI 304 (аналог 08Х18Н10) 1
2 Шар затворный нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1
3 Болт нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 4~6
4 Гайка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 6~12
5 Уплотнение PTFE 1
6 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1
7 Сальник нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 1
8 Крышка нержавеющая сталь CF8 /AISI 304 (аналог 08Х18Н10) 2
9 Седельные кольца PTFE 2
10 Упорная шайба PTFE 1
11 Гайка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 1
12 Рукоятка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 1
13 Оболочка рукоятки ПВХ 1
14 Стопор нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 1
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE,  22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HGB RQN3-680Z с визуальным указателем положения

Эскиз деталей и материалов крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходного трехсоставного, фланцевого, нержавеющая сталь 304, уплотнение - PTFE, 22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HGB RQN3-680Z с визуальным указателем положения

Технические параметры редуктора HGB RQN3-680Z

  • Модель редуктора - HGB RQN3-680Z
  • Крутящий момент редуктора - 680 Нм
  • Тип ISO-фланца редуктора - F07, F10, F12
  • Наличие ручного дублера - штурвал
  • Диаметр штурвала - 250 мм
  • Вес - 3.9 кг
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE,  22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HGB RQN3-680Z с визуальным указателем положения

Редуктор HGB RQN3-680Z

Габариты и размеры редуктора HGB RQN3-680Z

  • D2 - 125 мм
  • D3 - 70/102/125 мм
  • d1 - 55 мм
  • A - 250 мм
  • B - 190 мм
  • C - 140 мм
  • D - 112 мм
  • E - 16 мм
  • F - 68 мм
  • H - 108 мм
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE,  22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HGB RQN3-680Z с визуальным указателем положения

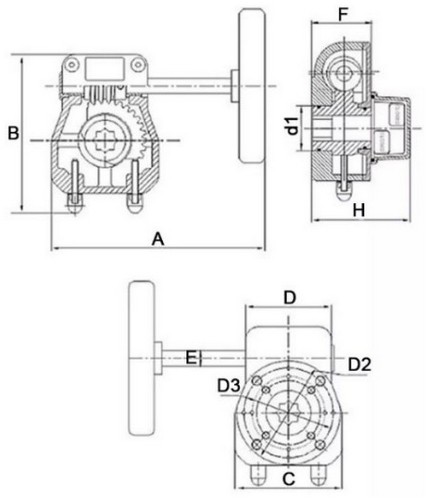

Эскиз габаритов и размеров редуктора HGB RQN3-680Z

Таблица деталей и материалов редуктора HGB RQN3-680Z

№ п/п Детали Материал
1 Прозрачная крышка индикатора поликарбонат
2 Винт сталь нержавеющая 304
3 Винт сталь нержавеющая 304
4 Крышка алюминиевый сплав ADC 12
5 Червячное колесо ковкий чугун QT450
6 Регулировочный винт сталь нержавеющая 304
7 Червячный вал сталь 45
8 Заглушка NBR
9 Втулка полимер PZ2175
10 Подшипник легированная сталь
11 Корпус алюминиевый сплав ADC 12
12 Подшипник легированная сталь
13 Сальник резина
14 Шайба сталь нержавеющая 304
15 Винт сталь нержавеющая 304
16 Ось сталь 45
17 Уплотнительное кольцо NBR
Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE,  22х22, F10, WDVF, с редуктором четвертьоборотным DN.ru HGB RQN3-680Z с визуальным указателем положения

Эскиз деталей и материалов редуктора HGB RQN3-680Z

Аналоги

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду100, Ру16, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - редуктор, водоразборный - нет, наличие колонки управления - нет
