Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15 Ру40 полнопроходной двухходовой, нержавеющая сталь, фланцевый, уплотнение - PTFE, с эл.приводом DN.ru QT-N-003EM-O1-12VDC-У1 blue

Артикул: D160-37969

Модификация

О товаре

Артикул: D160-37969
Бренд: DN.ru, Россия
Доступность товара: В наличии
Серия бренда: BV3232P
Присоединение: фланцевое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 15
Диаметр в дюймах: 1/2
Давление условное Ру(Pn), бар: 40
Строительная длина, мм: 115
Проход шара: полнопроходной
Рабочая среда крана: вода, пар, кислоты, топливо, нейтральные среды
Тип управления: С электроприводом
Устройство крана: двухходовой
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 200 ℃
Применение: теплоснабжение
Класс герметичности: A
Все характеристики
на 2025-12-31
22 773,29
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(2pc)-FP-F-ISO-H возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, кислоты, топливо, нейтральные среды), неагрессивные к материалам крана.

Электроприводы четвертьоборотные DN.ru QT-N-003EM-O1-12VDC-У1 blue предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические параметры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15 Ру40 c электроприводом QT-N-003EM-O1-12VDC-У1 blue:

  • Давление номинальное PN - 40 бар
  • Диаметр номинальный DN - 15 мм
  • Тип присоединения - фланцевый
  • Количество болтовых отверстий на одном фланце - 4 шт.
  • Диаметр болтовых отверстий на одном фланце - 14 мм
  • Среда - вода, пар, кислоты, топливо, нейтральные среды
  • Тип управления - С электроприводом
  • Применение - теплоснабжение
  • Проход шара крана - полнопроходной
  • Температура рабочей среды - от -20°С до 200°С
  • Присоединение - фланцевое
  • Управление - электропривод 12В
  • Взрывозащита - нет
  • Класс герметичности - A по ГОСТ 9544
  • Водоразборный - нет
  • Тип устройства крана - двухходовой
  • Тип ISO-фланца арматуры - F03, F04
  • Размер вала арматуры (квадрат) - 9х9 мм
  • Серия - BV3232P
  • Страна производитель - Россия
  • Вес - 3.18 кг

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H QT-N-003EM-O1-12VDC-У1 blue Ду15 Ру40

Габариты и размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H QT-N-003EM-O1-12VDC-У1 blue Ду15 Ру40:

  • Dn - 15 мм
  • L - 115 мм
  • D - 95 мм
  • F - 110 мм
  • L1 - 121 мм
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15 Ру40 полнопроходной двухходовой, нержавеющая сталь, фланцевый, уплотнение - PTFE, с эл.приводом DN.ru QT-N-003EM-O1-12VDC-У1 blue

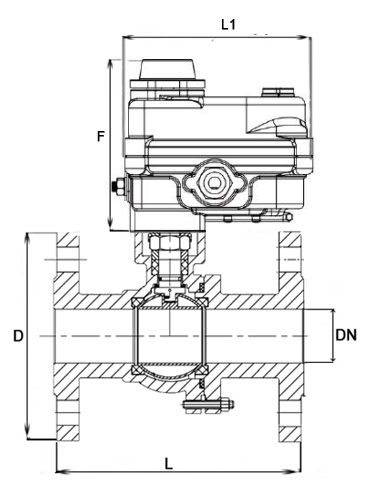

Эскиз крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H QT-N-003EM-O1-12VDC-У1 blue Ду15 Ру40

Таблица деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15 Ру40:

№ п/п Наименование деталей Материал
1 Фланцевый элемент нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
2 Болты нержавеющая сталь А320 В8 (аналог 08Х18Н10)
3 Гайки сталь A194 8 (аналог 35ХМ)
4 Промежуточная прокладка PTFE
5 Корпус клапана нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
6 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Седло PTFE
8 Электростатическое устройство нержавеющая сталь AISI 304 (аналог 08Х18Н10)
9 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10 Толкательная прокладка PTFE
11 Уплотнительное кольцо NBR
12 Наполнитель PTFE
13 Сжимное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14 Шестигранная гайка сталь A194 8 (аналог 35ХМ)
15 Противоослабляющая крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
16 Установочные винты сталь A194 8 (аналог 35ХМ)
17 Ручка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) + ПВХ
18 Шестигранная гайка сталь A194 8 (аналог 35ХМ)
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15 Ру40 полнопроходной двухходовой, нержавеющая сталь, фланцевый, уплотнение - PTFE, с эл.приводом DN.ru QT-N-003EM-O1-12VDC-У1 blue

Эскиз деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15 Ру40

Технические параметры электропривода QT-N-003EM-O1-12VDC-У1 blue:

  • Тип электропривода - Четвертьоборотный
  • Крутящий момент привода - 30 Нм
  • Напряжение питания - 12В
  • Напряжение питания концевых выключателей - 12В
  • Номинальный потребляемый ток - 0.1 А
  • Мощность электродвигателя - 25 Вт
  • Время цикла открытия/закрытия - 25 сек.
  • Степень защиты корпуса - IP67
  • Наличие ручного дублера - Шестигранник
  • Взрывозащита корпуса - нет
  • Длина электропривода - 121 мм
  • Ширина электропривода - 100 мм
  • Высота электропривода - 110 мм
  • Страна производитель - Китай
  • Тип ISO-фланца привода - F03, F05
  • Размер штока - 11х11 мм
  • Вес привода - 1.2 кг
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15 Ру40 полнопроходной двухходовой, нержавеющая сталь, фланцевый, уплотнение - PTFE, с эл.приводом DN.ru QT-N-003EM-O1-12VDC-У1 blue

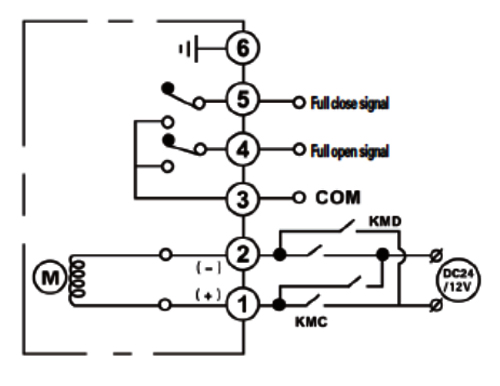

Схема подключения электропривода DN.ru QT-N-003EM-O1-12VDC-У1 blue

Паспорта и сертификаты

Аналоги

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду15, Ру40, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - электропривод 12В, водоразборный - нет, наличие колонки управления - нет
