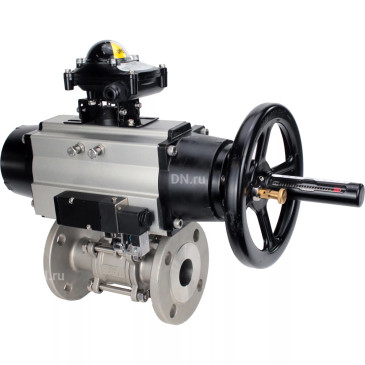

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру40 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 220В, БКВ APL-410N Ex

Артикул: D160-65415

Модификация

О товаре

Артикул: D160-65415
Бренд: DN.ru, Россия
Доступность товара: В наличии
Серия бренда: BV3232P(3pc)-FP-F-ISO-H Ру25/40
Присоединение: фланцевое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 65
Диаметр в дюймах: 2 1/2
Давление условное Ру(Pn), бар: 40
Строительная длина, мм: 290
Проход шара: полнопроходной
Рабочая среда крана: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Тип управления: С пневмоприводом
Устройство крана: двухходовой
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 150 ℃
Применение: водоснабжение, теплоснабжение, Пневматические системы
Класс герметичности: A
Все характеристики
на 2025-12-31
62 074,45
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(3pc)-FP-F-ISO-H Ру25/40 возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды), неагрессивные к материалам крана.

Пневматический привод DN.ru PA-DA-105-1 двойного действия предназначен для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Пневмораспределитель DN.ru 4М310-08 220В служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Блок концевых выключателей DN.ru APL-410N EX – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду65 Ру40 c пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4М310-08 220В, БКВ APL-410N EX:

  • Давление номинальное PN - 40 бар
  • Диаметр номинальный DN - 65 мм
  • Тип присоединения - фланцевый
  • Количество болтовых отверстий на одном фланце - 8 шт.
  • Диаметр болтовых отверстий на одном фланце - 18 мм
  • Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
  • Тип управления - С пневмоприводом
  • Применение - водоснабжение, теплоснабжение, Пневматические системы
  • Проход шара крана - полнопроходной
  • Температура рабочей среды - от -20°С до 150°С
  • Присоединение - фланцевое
  • Датчик обратной связи - нет
  • Управление - пневмопривод двойного действия
  • Взрывозащита - есть
  • Класс герметичности - A по ГОСТ 9544
  • Водоразборный - нет
  • Тип устройства крана - двухходовой
  • Тип ISO-фланца арматуры - F07, F10
  • Размер вала арматуры (квадрат) - 17х17 мм
  • Серия - BV3232P(3pc)-FP-F-ISO-H Ру25/40
  • Страна производитель - Россия
  • Срок службы - 10 лет
  • Вес - 24.32 кг
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру40 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 220В, БКВ APL-410N Ex

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру40 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 220В, БКВ APL-410N Ex

Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду65 Ру40 c пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4М310-08 220В, БКВ APL-410N EX:

  • Dn - 65 мм
  • L - 290 мм
  • D - 185 мм
  • F - 153 мм
  • L1 - 495 мм
  • G - 147 мм
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру40 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 220В, БКВ APL-410N Ex

Эскиз крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду65 Ру40 c пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4М310-08 220В, БКВ APL-410N EX

Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду65 Ру40:

№ п/п Наименование детали Количество, шт Материал
1 Фланцевая часть 2 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2 Шпилька 4/6/8 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Гайка 8/12/16 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Прокладка 8/12/16 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5 Уплотнение 2 PTFE
6 Шар 1 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Корпус 1 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
8 Упорная подушка 1 PTFE
9 Шток 1 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10 Набивка 3 PTFE
11 Кольцо упорное 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12 Винт позиционирующий 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13 Подвижная крышка 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14 Болт позиционирующий 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
15 Гайка шестигранная 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
16 Рукоятка 1 нержавеющая сталь SS 201 (аналог 12Х15Г9НД) + ПВХ
17 Блокировочный стопор 1 нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру40 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 220В, БКВ APL-410N Ex

Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду65 Ру40

Технические параметры пневмопривода PA-DA-105-1 двойного действия:

  • Тип пневмопривода - двойного действия
  • Крутящий момент привода - 202 Нм
  • Угол поворота привода - 90°
  • Наличие ручного дублера - нет
  • Взрывозащита корпуса - есть
  • Длина пневмопривода - 495 мм
  • Ширина пневмопривода - 121.5 мм
  • Высота пневмопривода - 153 мм
  • Тип ISO-фланца привода - F07, F10
  • Размер штока - 22х22 мм
  • Датчик обратной связи - нет
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру40 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 220В, БКВ APL-410N Ex

Пневмопривод DN.ru PA-DA-105-1 двойного действия

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1 двойного действия:

Наименование деталиМатериал
1Индикаторный винтABS (пластик)
2Индикатор положенияABS (пластик)
3Пружинный зажимНержавеющая сталь 304
4ШайбаНержавеющая сталь 304
5Внешняя шайбаИнженерный пластик
6Регулировочный винтНержавеющая сталь 304
7ГайкаНержавеющая сталь 304
8ШайбаНержавеющая сталь 304
9КорпусЭкструдированный алюминивый сплав
10ПоршеньЛитой под давлением алюминиевый сплав
11Уплотнительное кольцо поршняNBR
12Группа подшипниковИнженерный пластик
13Уплотнительное кольцо торцевой крышкиNBR
14Торцевая крышкаЛитой алюминиевый сплав, покрытый полиэфирной краской
15Винт крепежныйНержавеющая сталь 304
16Шайба внутренняяИнженерный пластик
17Уплотнительное кольцоNBR
18ПодшипникИнженерный пластик
19ФиксаторЛегированная сталь
20ШестерняЛегированная сталь
21ПодшипникИнженерный пластик
22Уплотнительное кольцоNBR
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру40 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 220В, БКВ APL-410N Ex

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1 двойного действия

Технические параметры пневмораспределителя DN.ru 4М310-08 220В:

  • Тип пневмораспределителя - золотниковый
  • Модель пневмораспределителя - 4М310-08 220В
  • Материал корпуса - анодированный алюминий
  • Рабочее давление - 1.5 ÷ 8 бар
  • Напряжение питания - 220В
  • Рабочая среда - фильтрованный сжатый воздух
  • Частота срабатывания - 5 цикл/сек
  • Вес - 0.22 кг
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру40 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 220В, БКВ APL-410N Ex

Пневмораспределитель DN.ru 4М310-08 220В

Технические параметры блока концевых выключателей DN.ru APL-410N EX:

  • Модель блока концевых выключателей - APL-410N EX
  • Максимальное напряжение концевого выключателя - 250
  • Резьба кабельного ввода - 2 x NPT1/2"
  • Взрывозащита - есть
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру40 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с пневмоприводом PA-DA-105-1, пневмораспределителем 4М310-08 220В, БКВ APL-410N Ex

Блок концевых выключателей DN.ru APL-410N EX
