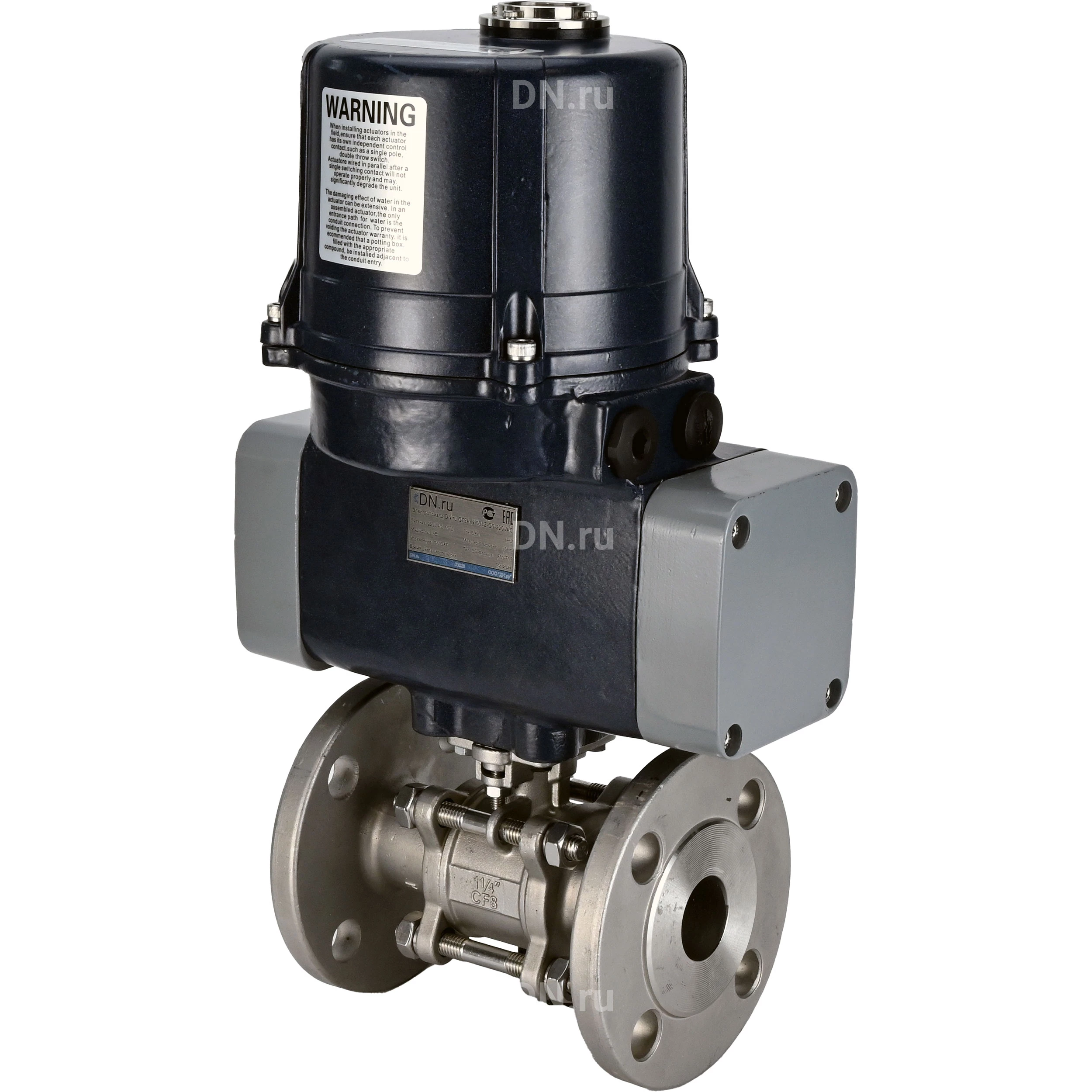

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25 фланцевый, полнопроходной, трехсоставной, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом QTSA-N-007EM-O0-220VAC

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25 фланцевый, полнопроходной, трехсоставной, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом QTSA-N-007EM-O0-220VAC
Артикул: D160-70963

Модификация

О товаре

Артикул: D160-70963
Бренд: DN.ru, Россия
Доступность товара: В наличии
Серия бренда: BV3232P
Присоединение: фланцевое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 65
Диаметр в дюймах: 2 1/2
Давление условное Ру(Pn), бар: 25
Строительная длина, мм: 290
Проход шара: полнопроходной
Рабочая среда крана: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Тип управления: С электроприводом
Устройство крана: двухходовой
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 180 ℃
Применение: водоснабжение, теплоснабжение, Пневматические системы
Класс герметичности: A
Все характеристики
на 2025-12-31
448 360,63
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Электропривод с пружинным возвратом предназначен для безопасного управления клапанами или заслонками при потере напряжения питания. Применяются в различных отраслях. Принцип работы: данный электропривод применим в кратковременном режиме S2 с продолжительностью включения 20 минут. Питание электроприводов осуществляется от сети переменного тока 220В 50Гц 1 фаза. При подаче электропитания на электропривод запорный орган арматуры приводится в движение, а пружина в это время сжимается. При отключении питания пружина разжимается, приводя в действие привод и обеспечивает возврат запорного органа арматуры в исходное положение (полное открытие или полное закрытие).

Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25 фланцевого, полнопроходного, трехсоставного:

  • Давление номинальное PN - 25 бар
  • Диаметр номинальный DN - 65 мм
  • Тип присоединения - фланцевый
  • Количество болтовых отверстий на фланце - 8 шт.
  • Диаметр болтовых отверстий на фланце - 18 мм
  • Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
  • Тип управления - С электроприводом
  • Применение - водоснабжение, теплоснабжение, Пневматические системы
  • Проход шара крана - полнопроходной
  • Температура рабочей среды - от --20°С до 180°С
  • Присоединение - фланцевое
  • Управление - электропривод 220В
  • Класс герметичности - A
  • Наличие спускника - нет
  • Водоразборный - нет
  • Тип устройства крана - двухходовой
  • Модель арматуры - BV3232P(3pc)-FP-F-ISO-H
  • Тип затвора - шаровый
  • Диаметр в дюймах - 2 1/2″
  • Тип ISO-фланца арматуры - F07, F10
  • Размер вала арматуры (квадрат) - 17х17 мм
  • Серия - BV3232P
  • Крутящий момент - 51 Нм
  • Вид арматуры - запорный
  • Конструкция крана шарового - Разборный 3-х составной
  • Наличие блока подготовки воздуха - нет
  • Страна производитель - Россия
  • Гарантия - 12 г.
  • Срок службы - 10 лет
  • Вес набора - 31 кг
 Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25 фланцевый, полнопроходной, трехсоставной, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом QTSA-N-007EM-O0-220VAC

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25 фланцевый, полнопроходной, трехсоставной, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом QTSA-N-007EM-O0-220VAC

Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25 фланцевого, полнопроходного, трехсоставного:

  • d - 65 мм
  • L - 290 мм
  • D - 185 мм
  • A - 266 мм
 Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25 фланцевый, полнопроходной, трехсоставной, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом QTSA-N-007EM-O0-220VAC

Эскиз габаритов и размеров крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25 фланцевого, полнопроходного, трехсоставного

Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25 фланцевого, полнопроходного, трехсоставного:

№ п/п Наименование детали Материал Количество
1 Корпус нержавеющая сталь CF8М /AISI 316 (аналог 08Х17Н14М2) 1
2 Шар затворный нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 1
3 Болт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4~6
4 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 6~12
5 Уплотнение PTFE 1
6 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 1
7 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1
8 Крышка нержавеющая сталь CF8М /AISI 316 (аналог 08Х17Н14М2) 2
9 Седельные кольца PTFE 2
10 Упорная шайба PTFE 1
11 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 1
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25 фланцевый, полнопроходной, трехсоставной, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом QTSA-N-007EM-O0-220VAC

Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25 фланцевого, полнопроходного, трехсоставного

Технические параметры электропривода четвертьоборотного DN.ru QTSA-N-007EM-O0-220VAC:

  • Тип электропривода - Четвертьоборотный
  • Модель электропривода - QTSA-N-007EM-O0-220VAC
  • Бренд электропривода - DN.ru
  • Крутящий момент электропривода - 70 Нм
  • Тип ISO-фланца электропривода - F07, F10
  • Напряжение питания - 220В
  • Взрывозащита - нет
  • Кабельный ввод - 2xM20x1.5
  • Угол поворота привода - 90°
  • Мощность электродвигателя - 60 Вт
  • Ток электродвигателя - 0.7 А
  • Максимальный диаметр штока - 17х17 мм
  • Время цикла старта - 10 сек.
  • Страна производитель электропривода - Китай
  • Вес - 18 кг
 Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25 фланцевый, полнопроходной, трехсоставной, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом QTSA-N-007EM-O0-220VAC

Электропривод Четвертьоборотный DN.ru QTSA-N-007EM-O0-220VAC

Габариты и размеры электропривода четвертьоборотного DN.ru QTSA-N-007EM-O0-220VAC:

  • A - 266 мм
  • B - 380 мм
  • C - 199 мм
  • D - 177 мм
  • E - 96 мм
  • H - 19 мм
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25 фланцевый, полнопроходной, трехсоставной, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом QTSA-N-007EM-O0-220VAC

Эскиз габаритов и размеров электропривода четвертьоборотного DN.ru QTSA-N-007EM-O0-220VAC

Таблица деталей и материалов электропривода четвертьоборотного DN.ru QTSA-N-007EM-O0-220VAC:

№ п/п Детали Материал
1 Верхняя крышка алюминиевый слав ADC12
2 Корпус алюминиевый слав AL104
3 Боковая крышка алюминиевый слав ADC12
4 Кабельный ввод нейлон
5 Возвратные пружины пружинная сталь
6 Поршень алюминиевый слав ADC12
7 Разделительный блок углеродистая сталь 45
8 Механизм привода легированная сталь 40Cr
9 Смотровое окно закаленное стекло
10 Кабельный ввод огнестойкий нейлон
11 Обогреватель керамика
12 Электродвигатель интегрированный набор
13 Регулировочный кулачок алюминиевый слав ADC12
14 Концевые микропереключатели интегрированная сборка
15 Монтажная пластина углеродистая сталь Q235
16 Выходной вал углеродистая сталь 45
17 Подшипник нержавеющая сталь
18 Индикатор положения нейлон
19 Конденсатор композитный материал
20 Колодка интегрированный набор
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25 фланцевый, полнопроходной, трехсоставной, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом QTSA-N-007EM-O0-220VAC

Эскиз деталей и материалов электропривода четвертьоборотного DN.ru QTSA-N-007EM-O0-220VAC
