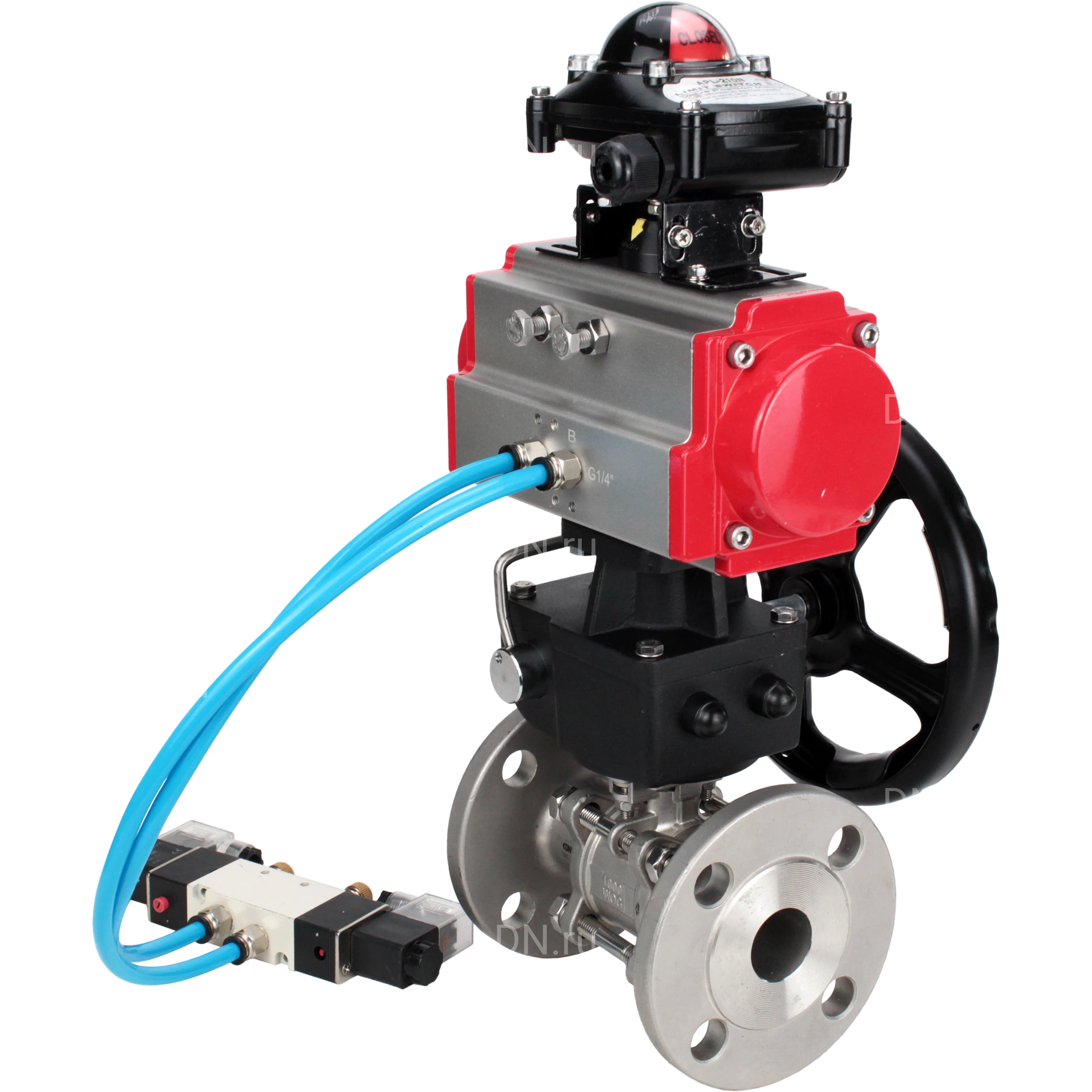

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25 фланцевый, полнопроходной, трехсоставной, корпус - нерж.сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-083, пн/распределителем 4V320-10 220В, БКВ APL-210N и ручным дублером MON2-450-T28-ISO

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Приводы пневматические DA-XXX предназначены для автоматизации процесса управления четвертьоборотной арматурой.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО.

Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25 фланцевого, полнопроходного, трехсоставного:

• Давление номинальное PN - 25 бар
• Диаметр номинальный DN - 65 мм
• Тип присоединения - Фланцевый
• Количество болтовых отверстий на фланце - 8 шт.
• Диаметр болтовых отверстий на фланце - 18 мм
• Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
• Тип управления - С пневмоприводом
• Применение - водоснабжение, теплоснабжение, Пневматические системы
• Проход шара крана - полнопроходной
• Температура рабочей среды - от --20°С до 180°С
• Присоединение - фланцевое
• Управление - пневмопривод двойного действия
• Класс герметичности - A
• Наличие спускника - нет
• Водоразборный - нет
• Тип устройства крана - двухходовой
• Модель арматуры - BV3232P(3pc)-FP-F-ISO-H
• Тип затвора - шаровый
• Диаметр в дюймах - 2 1/2″
• Тип ISO-фланца арматуры - F07, F10
• Размер вала арматуры (квадрат) - 17х17 мм
• Серия - BV3232P
• Крутящий момент - 51 Нм
• Вид арматуры - запорный
• Конструкция крана шарового - Разборный 3-х составной
• Питание пневмораспределителя - 220 AC
• Наличие блока подготовки воздуха - нет
• Страна производитель - Россия
• Гарантия - 12 г.
• Срок службы - 10 лет
• Вес набора - 22.02 кг

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25 фланцевый, полнопроходной, трехсоставной, корпус - нерж.сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-083, пн/распределителем 4V320-10 220В, БКВ APL-210N и ручным дублером MON2-450-T28-ISO

Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25 фланцевого, полнопроходного, трехсоставного:

• L±1.5 - 290 мм
• Ød - 65 мм
• ØD - 185 мм
• L1 - 204 мм
• H - 128.7 мм
• H1 - 133 мм

Эскиз габаритов и размеров крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25 фланцевого, полнопроходного, трехсоставного

Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25 фланцевого, полнопроходного, трехсоставного:

Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру25 фланцевого, полнопроходного, трехсоставного

Технические параметры пневмопривода двойного действия DN.ru PA-DA-083:

• Конструкция - двойного действия
• Модель привода - PA-DA-083
• Рабочее давление привода - 8 бар
• Крутящий момент привода - 94 Нм
• Наличие ручного дублера - штурвал
• Угол поворота привода - 90°
• Тип ISO-фланца привода - F05, F07
• Размер штока - 17х17 мм
• Бренд привода - DN.ru
• Страна производитель - Китай
• Вес пневмопривода - 3.1 кг

Пневмопривод двойного действия DN.ru PA-DA-083

Габариты и размеры пневмопривода двойного действия DN.ru PA-DA-083:

Эскиз габаритов и размеров пневмопривода двойного действия DN.ru PA-DA-083

Таблица деталей и материалов пневмопривода двойного действия DN.ru PA-DA-083:

Эскиз деталей и материалов пневмопривода двойного действия DN.ru PA-DA-083

Технические параметры пневмораспределителя DN.ru 4V320-10 220В:

• Тип пневмораспределителя - золотниковый
• Модель пневмораспределителя - 4V320-10 220В
• Рабочее давление - 1.5 ÷ 8 бар
• Напряжение питания - 220В
• Рабочая среда - очищенный воздух (тонкость очистки 40 мкм)
• Частота срабатывания - 5 цикл/сек

Пневмораспределитель DN.ru 4V320-10 220В

Технические параметры блока концевых выключателей DN.ru APL-210N:

• Модель блока концевых выключателей - APL-210N
• Номинальное напряжение концевого выключателя - 250
• Взрывозащита - нет
• Срок службы - 10 лет

Блок концевых выключателей DN.ru APL-210N

Технические параметры ручного дублера MON2-450-T28-ISO:

• Модель ручного дублёра - MON2-450-T28-ISO
• Диаметр штурвала - 200 мм
• Передаточное соотношение- 28:1
• Вес - 4.5 кг.

Ручной дублер MON2-450-T28-ISO

Габариты и размеры ручного дублера MON2-450-T28-ISO:

Эскиз габаритов и размеров ручного дублера MON2-450-T28-ISO

Таблица деталей и материалов ручного дублера MON2-450-T28-ISO:

Эскиз деталей и материалов ручного дублера MON2-450-T28-ISO
