Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 ZGY, корпус - нержавеющая сталь CF8М/AISI 316, уплотнение - PTFE, полнопроходной фланцевый с ISO-фланцем и рукояткой

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 ZGY, корпус - нержавеющая сталь CF8М/AISI 316, уплотнение - PTFE, полнопроходной фланцевый с ISO-фланцем и рукояткой
Артикул: D160-73149

Модификация

О товаре

Артикул: D160-73149
Бренд: DN.ru
Страна производитель: Россия
Серия бренда: BV3232P
Присоединение: фланцевое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 100
Диаметр в дюймах: 4
Давление условное Ру(Pn), бар: 16
Строительная длина, мм: 190
Проход шара: полнопроходной
Рабочая среда крана: вода, пар, жидкая среда, нейтральные среды, газообразные среды
Тип управления: ручной
Устройство крана: двухходовой
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Уплотнение шара: PTFE
Температура: 150 ℃
Применение: теплоснабжение
Класс герметичности: A
Все характеристики
на 2026-12-31
74 009,47
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар
Другие диаметры:
Ду100
74 009,47 ₽

Характеристики

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 ZGY, корпус - нержавеющая сталь CF8М/AISI 316, уплотнение - PTFE, полнопроходной фланцевый с ISO-фланцем и рукояткой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.

Технические характеристики крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 ZGY

  • Диаметр номинальный DN - 100 мм
  • Диаметр в дюймах - 4″
  • Давление номинальное PN - 16 бар
  • Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
  • Проход шара крана - полнопроходной
  • Тип присоединения - фланцевый
  • Присоединение - фланцевое
  • Тип управления - ручной
  • Управление - рукоятка
  • Тип ISO фланца арматуры - F07, F10
  • Размер вала арматуры (квадрат) - 22х22 мм
  • Уплотнение - PTFE
  • Тип устройства крана - двухходовой
  • Количество болтовых отверстий на фланце - 8 шт
  • Диаметр болтовых отверстий на фланце - 18 мм
  • Рабочая среда - вода, пар, жидкая среда, нейтральные среды, газообразные среды
  • Температура рабочей среды, минимальная - от -29 °C
  • Температура рабочей среды, максимальная - до 150 °C
  • Область применения - теплоснабжение
  • Строительная длина - 190 мм
  • Коэффициент пропускной способности - 169.56 м3/ч
  • Конструкция крана шарового - Разборный 2-х составной
  • Водоразборный - нет
  • Наличие концевых выключателей - нет
  • Наличие спускника - нет
  • Класс герметичности - A
  • Цвет - серый
  • Наличие электропневматического позиционера - нет
  • Наличие колонки управления - нет
  • Модель арматуры - BV3232P(2pc)-FP-F-ISO-H
  • Маркировка - BV3232P(2pc)-FP-F-ISO-H ZGY
  • Серия - BV3232P
  • Бренд - DN.ru
  • Страна производитель - Россия
  • Срок службы - 8 лет
  • Гарантия - 12 мес.
  • Вес - 17.6 кг
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 ZGY, корпус - нержавеющая сталь CF8М/AISI 316, уплотнение - PTFE, полнопроходной фланцевый с ISO-фланцем и рукояткой

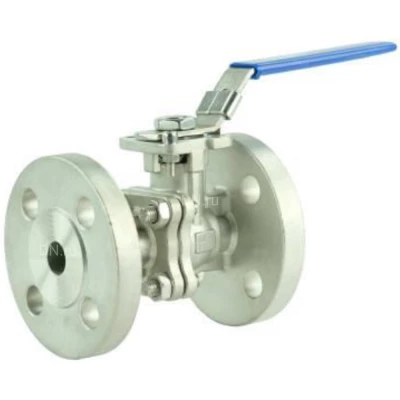

Изображение крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 ZGY

Габаритные и установочные размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 ZGY

  • Ød - 100 мм
  • L - 190 мм
  • T - 20 мм
  • F - 3 мм
  • ØD1 - 220 мм
  • ØD2 - 180 мм
  • ØD3 - 158 мм
  • n - 8 шт
  • Ød1 - 18 мм
  • H - 185 мм
  • W - 300 мм
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 ZGY, корпус - нержавеющая сталь CF8М/AISI 316, уплотнение - PTFE, полнопроходной фланцевый с ISO-фланцем и рукояткой

Эскиз габаритов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 ZGY

Деталировка крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 ZGY

№НаименованиеМатериал
1Гайканержавеющая сталь AISI 304 (аналог 08Х18Н10)
2Рукоятканержавеющая сталь AISI 201 (аналог 12Х15Г9НД) + ПВХ
3Шайбанержавеющая сталь AISI 304 (аналог 08Х18Н10)
4Фиксирующая гайканержавеющая сталь AISI 304 (аналог 08Х18Н10)
5Гайканержавеющая сталь AISI 304 (аналог 08Х18Н10)
6Винты с шестигранной головкойнержавеющая сталь AISI 304 (аналог 08Х18Н10)
7Тарельчатая пружинанержавеющая сталь AISI 304 (аналог 08Х18Н10)
8Крышка сальниканержавеющая сталь AISI 304 (аналог 08Х18Н10)
9Сальниковое уплотнениеPTFE
10Уплотнительное кольцоFKM
11Опорная прокладкаPTFE
12Штокнержавеющая сталь AISI CF8М/AISI 316 (аналог 08Х17Н14М2)
13Крышканержавеющая сталь CF8М/AISI CF8М/AISI 316 (аналог 08Х17Н14М2)
14Винты с шестигранной головкойнержавеющая сталь AISI 304 (аналог 08Х18Н10)
15Прокладка корпусаPTFE
16Корпуснержавеющая сталь CF8М/AISI CF8М/AISI 316 (аналог 08Х17Н14М2)
17Шарнержавеющая сталь AISI CF8М/AISI 316 (аналог 08Х17Н14М2)
18СедлоRPTFE
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 ZGY, корпус - нержавеющая сталь CF8М/AISI 316, уплотнение - PTFE, полнопроходной фланцевый с ISO-фланцем и рукояткой

Эскиз материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 ZGY

Аналоги

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду100, Ру16, применение - теплоснабжение, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - рукоятка, водоразборный - нет, наличие колонки управления - нет, тип устройства крана - двухходовой, конструкция - Разборный 2-х составной
