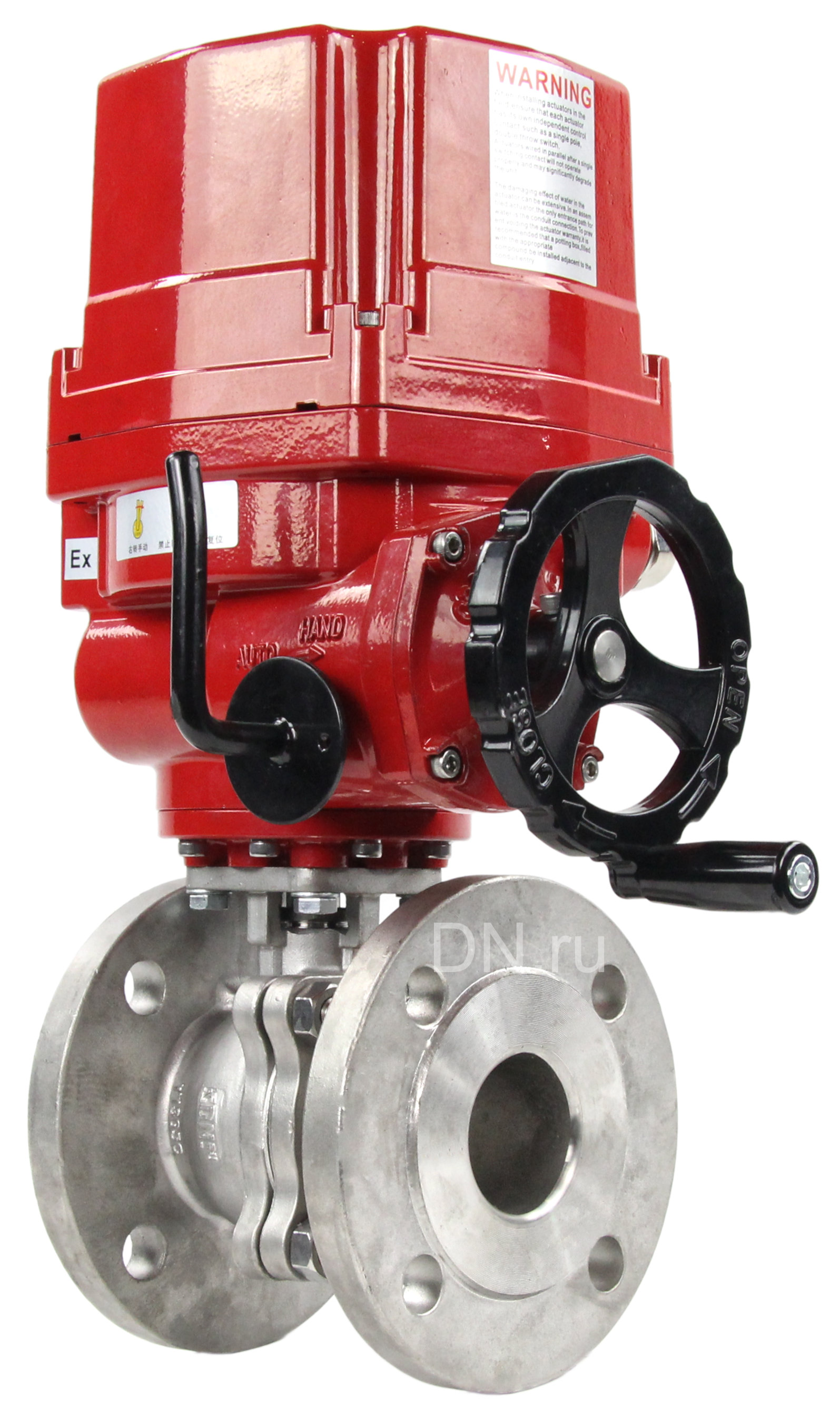

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-007EM-O0-220VAC с пружинным возвратом

Артикул: D160-61088

О товаре

Артикул:
D160-61088
Бренд:
DN.ru
Страна производитель:
Россия
Доступность товара:
Товар в наличии на складе либо у поставщика
Серия бренда:
BV3232P
Присоединение:
фланцевое
Класс материала корпуса:
нержавеющая сталь
не указано
бронза
латунь
латунь никелированная
Низколегированная сталь
НПВХ
сталь
углеродистая сталь
чугун
Диаметр условный Ду(Dn), мм:
Диаметр в дюймах:
2 1/2″
не указано
1″
1 1/2″
1 1/4″
1/2″
1/4″
1/8″
10″
12″
14″
16″
2″
20″
24″
28″
3″
3 1/2″
3/4″
3/8″
32″
4″
5″
6″
7″
8″
½″
Давление условное Ру(Pn), бар:
Строительная длина, мм:
170
Проход шара:
полнопроходной
Таблица фигур:
не указано
10нж45фт
10нж45фт-01
10нж46фт
10нж46фт-01
10нж47фт-01
11б27п(т)1
11Б27п1
11Б27п11
11Б27п13
11Б27п17
11Б27п7
11б27фт1М
11С10ФТ
11с41п
11с42п
11с42фт (11с42п)
11с667п
11с67п
11с67пМ
11с69п
11с70п
11с967п
Рабочая среда крана:
вода, газообразная среда, нефтепродукты, пар
Тип управления:
С электроприводом
под редуктор/привод
ручной
Ручной (рукоятка, редуктор)
С пневмоприводом
с редуктором
Устройство крана:
двухходовой
Регулирующий
сливной
трехходовой
четырехходовой
Тип присоединения:
Фланцевый
Компрессионное
межфланцевый
муфтовый (резьбовой)
муфтовый (резьбовой) / американка
муфтовый (резьбовой) / гайка
муфтовый (резьбовой) / обжимной
муфтовый (резьбовой) / под приварку
муфтовый (резьбовой) / пресс
муфтовый (резьбовой) / цапка
муфтовый (резьбовой) / штуцер
обжим (цанговый)
под приварку
Под приварку / цапка
Под приварку / штуцер
пресс
Фланцевый / муфта
фланцевый / под приварку
Фланцевый / цапка
Корпус:
Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Уплотнение шара:
PTFE / Фторопласт / Тефлон
не указано
EPDM
NBR
PPL
PTFE
Резина
Температура:
210 ℃
Применение:
водоснабжение, теплоснабжение
Класс герметичности:
A
Все характеристики
на 2026-12-31
452 056,97
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(2pc)-FP-F-ISO-H возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, газообразная среда), неагрессивные к материалам крана.

Электроприводы четвертьоборотные DN.ru QTSA-N-007EM-O0-220VAC предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические параметры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16 полнопроходного, фланцевого, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-007EM-O0-220VAC DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16 c электроприводом QTSA-N-007EM-O0-220VAC:

  • Давление номинальное PN - 16 бар
  • Диаметр номинальный DN - 65 мм
  • Тип присоединения - Фланцевый
  • Количество болтовых отверстий на одном фланце - 4 шт.
  • Диаметр болтовых отверстий на одном фланце - 18 мм
  • Среда - вода, пар, нефтепродукты, газообразная среда
  • Тип управления - С электроприводом
  • Применение - водоснабжение, теплоснабжение
  • Проход шара крана - полнопроходной
  • Температура рабочей среды - от -20°С до 200°С
  • Присоединение - фланцевое
  • Управление - электропривод 220В
  • Взрывозащита - нет
  • Класс герметичности - A по ГОСТ 9544
  • Водоразборный - нет
  • Тип устройства крана - двухходовой
  • Крутящий момент на валу арматуры - 50 Нм
  • Тип ISO-фланца арматуры - F07, F10
  • Размер вала арматуры (квадрат) - 17х17 мм
  • Серия - BV3232P
  • Степень защиты - IP67
  • Страна производитель - Россия
  • Гарантия - 1 г.
  • Срок службы - 10 лет
  • Вес - 29.2 кг

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H QTSA-N-007EM-O0-220VAC Ду65 Ру16

Габариты и размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16 полнопроходного, фланцевого, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-007EM-O0-220VAC DN.ru BV3232P(2pc)-FP-F-ISO-H QTSA-N-007EM-O0-220VAC Ду65 Ру16:

  • Dn - 65 мм
  • L - 170 мм
  • D - 185 мм
  • F - 380 мм
  • L1 - 266 мм
 Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-007EM-O0-220VAC с пружинным возвратом

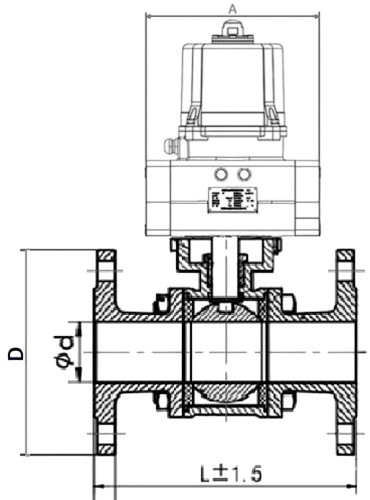

Эскиз крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16 полнопроходного, фланцевого, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-007EM-O0-220VAC DN.ru BV3232P(2pc)-FP-F-ISO-H QTSA-N-007EM-O0-220VAC Ду65 Ру16

Таблица деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16 полнопроходного, фланцевого, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-007EM-O0-220VAC DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16:

№ п/п Наименование деталей Материал
1 Фланцевый элемент нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
2 Болты нержавеющая сталь А320 В8 (аналог 08Х18Н10)
3 Гайки сталь A194 8 (аналог 35ХМ)
4 Промежуточная прокладка PTFE
5 Корпус клапана нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
6 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Седло PTFE
8 Электростатическое устройство нержавеющая сталь AISI 304 (аналог 08Х18Н10)
9 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10 Толкательная прокладка PTFE
11 Уплотнительное кольцо NBR
12 Наполнитель PTFE
13 Сжимное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14 Шестигранная гайка сталь A194 8 (аналог 35ХМ)
15 Противоослабляющая крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
16 Установочные винты сталь A194 8 (аналог 35ХМ)
17 Ручка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) + ПВХ
18 Шестигранная гайка сталь A194 8 (аналог 35ХМ)
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-007EM-O0-220VAC с пружинным возвратом

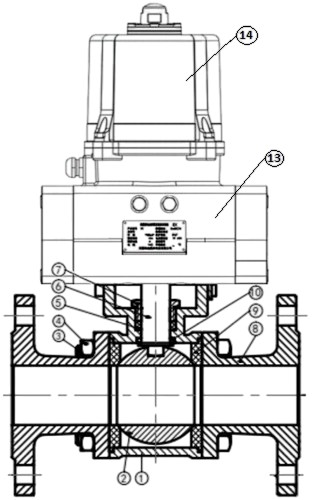

Эскиз деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16 полнопроходного, фланцевого, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-007EM-O0-220VAC DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16

Технические параметры электропривода QTSA-N-007EM-O0-220VAC:

  • Тип электропривода - Четвертьоборотный
  • Возможность установки режима работы арматура+привод - нормально-закрытый/нормально-открытый
  • Крутящий момент привода - 70 Нм
  • Напряжение питания - 220В
  • Напряжение питания концевых выключателей - 220В
  • Номинальный потребляемый ток - 0.7 А
  • Температура окружающей среды - от -25℃ до 65℃
  • Мощность электродвигателя - 60 Вт
  • Время цикла открытия/закрытия - 10 сек.
  • Наличие ручного дублера - нет
  • Взрывозащита корпуса - нет
  • Длина электропривода - 266 мм
  • Ширина электропривода - 199 мм
  • Высота электропривода - 380 мм
  • Страна производитель - Китай
  • Тип ISO-фланца привода - F07, F10
  • Размер штока - 17х17 мм
  • Вес привода - 18 кг
 Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-007EM-O0-220VAC с пружинным возвратом

Схема подключения электропривода DN.ru QTSA-N-007EM-O0-220VAC

Таблица деталей и материалов электропривода DN.ru QTSA-N-007EM-O0-220VAC:

№ п/п Наименование Материал
1 Верхняя крышка алюминиевый слав ADC12
2 Корпус алюминиевый слав AL104
3 Боковая крышка алюминиевый слав ADC12
4 Кабельный ввод нейлон
5 Возвратные пружины пружинная сталь
6 Поршень алюминиевый слав ADC12
7 Разделительный блок углеродистая сталь 45
8 Механизм привода легированная сталь 40Cr
9 Смотровое окно закаленное стекло
10 Кабельный ввод огнестойкий нейлон
11 Обогреватель керамика
12 Электродвигатель интегрированный набор
13 Регулировочный кулачок алюминиевый слав ADC12
14 Концевые микропереключатели интегрированная сборка
15 Монтажная пластина углеродистая сталь Q235
16 Выходной вал углеродистая сталь 45
17 Подшипник нержавеющая сталь
18 Индикатор положения нейлон
19 Конденсатор композитный материал
20 Колодка интегрированный набор
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-007EM-O0-220VAC с пружинным возвратом

Эскиз деталей и материалов электропривода DN.ru QTSA-N-007EM-O0-220VAC
