Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом DN.ru QTSA-N-007EM-O0-220VAC с пружинным возвратом

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается. Электропривод с пружинным возвратом предназначен для безопасного управления клапанами или заслонками при потере напряжения питания. Применяются в различных отраслях.

Технические характеристики крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходного фланцевого

• Диаметр номинальный DN - 50 мм
• Диаметр в дюймах - 2″
• Давление номинальное PN - 16 бар
• Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Проход шара крана - полнопроходной
• Тип присоединения - фланцевый
• Присоединение - фланцевое
• Тип управления - С электроприводом
• Управление - электропривод 220В
• Тип ISO фланца арматуры - F05, F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Уплотнение - PTFE / Фторопласт / Тефлон
• Тип устройства крана - двухходовой
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 18 мм
• Рабочая среда - вода, пар, нефтепродукты, газообразная среда
• Температура рабочей среды, минимальная - от -20 °C
• Температура рабочей среды, максимальная - до 200 °C
• Область применения - водоснабжение, теплоснабжение
• Строительная длина - 150 мм
• Конструкция крана шарового - Разборный 2-х составной
• Водоразборный - нет
• Наличие концевых выключателей - нет
• Наличие спускника - нет
• Класс герметичности - A
• Цвет - серебристый
• Наличие пневмораспределителя - нет
• Наличие электропневматического позиционера - нет
• Наличие колонки управления - нет
• Кабельный ввод - 2xM20x1.5
• Модель арматуры - BV3232P(2pc)-FP-F-ISO-H
• Маркировка - BV3232P(2pc)-FP-F-ISO-H QTSA-N-EM-O0-220VAC
• Серия - BV3232P
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 26.78 кг

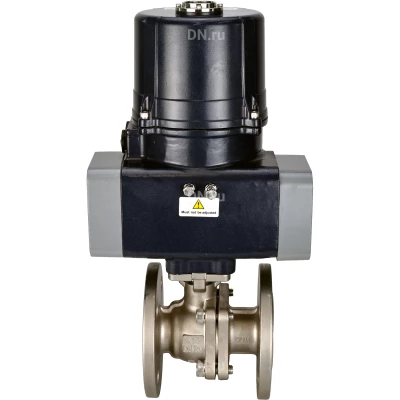

Изображение крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходного фланцевого

Габаритные и установочные размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходного фланцевого

• d - 50 мм
• D - 165 мм
• D1 - 125 мм
• D2 - 102 мм
• C - 20 мм
• t - 3 мм
• L - 150 мм
• H1 - 20 мм
• N-∅Z - 4-∅18 мм

Эскиз габаритов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходного фланцевого

Деталировка крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходного фланцевого

Эскиз материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходного фланцевого

Технические характеристики электропривода DN.ru QTSA-N-007EM-O0-220VAC

• Модель привода - QTSA-N-007EM-O0-220VAC
• Тип электропривода - четвертьоборотный с пружинным возвратом
• Угол поворота - 90±5°
• Напряжение питания - 220В
• Кабельный ввод - 2xM20x1,5
• Механический ограничитель - есть
• Крутящий момент электропривода - 70 Нм
• Тип ISO фланца - F07/F10
• Время цикла старта - 10 сек
• Время пружинного возврата - 8 сек
• Мощность электродвигателя - 60 Вт
• Размер штока, квадрат - 17x17
• Номинальный потребляемый ток - 0.7 А
• Класс защиты корпуса - IP67
• Температура окружающей среды - от -25 до +65°C
• Влажность окружающей среды - ≤95% (при +25°С)
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 18 кг

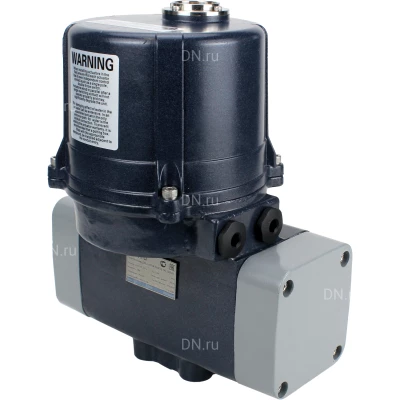

Изображение электропривода DN.ru QTSA-N-007EM-O0-220VAC

Материалы деталей электропривода DN.ru QTSA-N-007EM-O0-220VAC

Эскиз деталировки электропривода DN.ru QTSA-N-007EM-O0-220VAC
