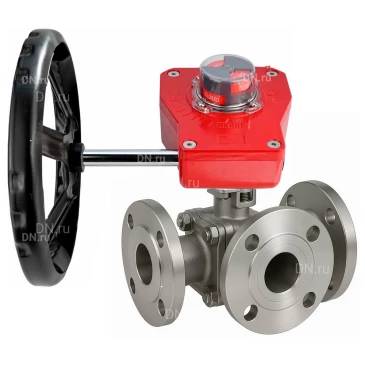

Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с редуктором HGBF RQN1-180Z с визуальным указателем положения и датчиком обратной связи

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды, неагрессивные к материалам крана. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Краны типа L относятся к коммутирующему типу устройств. В кранах, имеющих L-образный профиль проточной части запорного шара, рабочая среда поступает через центральный патрубок. В зависимости от положения рукоятки, т.е. самого шара, рабочий поток будет остановлен или направлен в одну из двух противоположных сторон.

Редуктор DN.ru HGBF позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками.

Технические параметры крана шарового DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20 Ру16 HYMT с редуктором HGBF RQN1-180Z:

• Давление номинальное PN - 16 бар
• Диаметр номинальный DN - 20 мм
• Тип присоединения - фланцевый
• Количество болтовых отверстий на фланце - 4 шт.
• Диаметр болтовых отверстий на фланце - 14 мм
• Среда - вода, нейтральные среды
• Тип управления - с редуктором
• Применение - водоснабжение, теплоснабжение, промышленность
• Проход шара крана - полнопроходной
• Температура рабочей среды - от --20°С до 200°С
• Присоединение - фланцевое
• Управление - редуктор
• Класс герметичности - A
• Наличие спускника - нет
• Водоразборный - нет
• Тип устройства крана - двухходовой
• Модель арматуры - BV3232P(2pc)-FP-3WL-F-ISO-H
• Тип трехходового крана - L
• Тип затвора - шаровый
• Диаметр в дюймах - 3/4″
• Тип ISO-фланца арматуры - F03, F04
• Размер вала арматуры (квадрат) - 9х9 мм
• Серия - BV3232P
• Вид арматуры - запорный
• Наличие моментной муфты - нет
• Наличие блока подготовки воздуха - нет
• Страна производитель - Россия
• Гарантия - 12 мес.
• Срок службы - 10 лет
• Вес набора - 6.05 кг

Кран шаровой DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20 Ру16 HYMT, трехходовой L-тип, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, с редуктором HGBF RQN1-180Z с визуальным указателем положения и датчиком обратной связи

Габариты и размеры крана шарового DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20 Ру16 HYMT с редуктором HGBF RQN1-180Z:

• DN - 20 мм
• L - 160 мм
• L1 - 80 мм
• ØD2 - 58 мм
• ØD1 - 75 мм
• ØD - 105 мм
• b - 14 мм
• f - 2 мм
• n-Ød - 4-ø14

Эскиз габаритов и размеров крана шарового DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20 Ру16 HYMT с редуктором HGBF RQN1-180Z

Таблица деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20 Ру16 HYMT с редуктором HGBF RQN1-180Z:

Эскиз деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-3WL-F-ISO-H Ду20 Ру16 HYMT с редуктором HGBF RQN1-180Z

Технические параметры редуктора HGBF RQN1-180Z:

• Модель редуктора - HGBF RQN1-180Z
• Наличие ручного дублера - есть
• Регулировка хода - 90°
• Диаметр штурвала - 120 мм
• Вес - 1.3 кг

Редуктор HGBF RQN1-180Z

Габариты и размеры редуктора HGBF RQN1-180Z:

• D2 - 81 мм
• D3 - 50/70 мм
• d1 - 35 мм
• A - 165
• B - 127
• C - 84 мм
• D - 66 мм
• E - 12 мм
• F - 47
• H - 73

Эскиз габаритов и размеров редуктора HGBF RQN1-180Z
