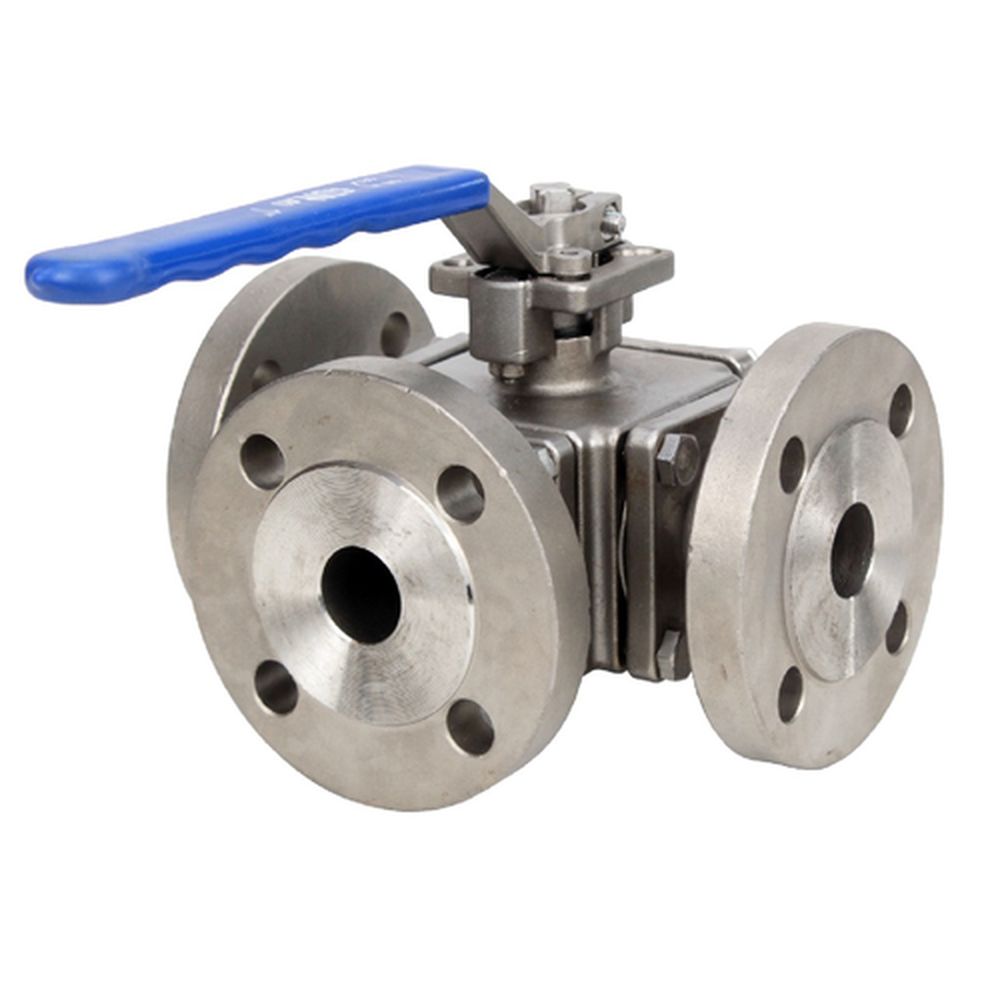

Кран шаровой DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16, трехходовой, полнопроходной, сталь 304, уплотнение - PPL, фланцевый, с ISO-фланцем и рукояткой

Кран шаровой DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16, трехходовой, полнопроходной, сталь 304, уплотнение - PPL, фланцевый, с ISO-фланцем и рукояткой
Артикул: D160-61190

О товаре

Артикул: D160-61190
Бренд: DN.ru, Россия
Доступность товара: В наличии
Серия бренда: BV3131PPL
Присоединение: фланцевое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 25
Диаметр в дюймах: 1
Давление условное Ру(Pn), бар: 16
Строительная длина, мм: 180
Проход шара: полнопроходной
Рабочая среда крана: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Тип управления: ручной
Устройство крана: трехходовой
Тип трехходового крана: T
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Уплотнение шара: PPL
Температура: 200 ℃
Применение: водоснабжение, теплоснабжение, Пневматические системы
Класс герметичности: A
Все характеристики
на 2025-12-31
58 253,53
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Другие диаметры:
Ду25
58 253,53 ₽

Характеристики

Кран шаровой DN.ru применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Технические параметры крана шарового DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16

  • Давление номинальное PN - 16 бар
  • Диаметр номинальный DN - 25 мм
  • Тип присоединения - фланцевый
  • Рабочая среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
  • Тип управления - ручной
  • Применение - водоснабжение, теплоснабжение, Пневматические системы
  • Проход шара крана - полнопроходной
  • Наличие ручного дублера - нет
  • Наличие концевых выключателей - нет
  • Температура рабочей среды - от -29°С до +200°С
  • Присоединение - фланцевое
  • Датчик обратной связи - нет
  • Управление - рукоятка
  • Уплотнение - PPL
  • Взрывозащита - нет
  • Крутящий момент на валу арматуры - 24 Нм
  • Размер вала арматуры (квадрат) - 11х11 мм
  • Тип ISO-фланца арматуры - F03
  • Минимальная температура окружающей среды - -10°С
  • Класс герметичности - A по ГОСТ 9544
  • Водоразборный - нет
  • Тип устройства крана - трехходовой
  • Тип покрытия - без покрытия
  • Тип трехходового крана - T
  • Конструкция крана шарового - Разборный 4-х составной
  • Тип затвора - шаровый
  • Максимальный начальный крутящий момент - 24 Нм
  • Тип ISO-фланца арматуры - F03
  • Наличие колонки управления - нет
  • Серия - BV3131PPL
  • Страна производитель - Россия
  • Средний срок службы - 10 лет
  • Гарантия - 12 г.
  • Вес - 5 кг
 Кран шаровой DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16, трехходовой, полнопроходной, сталь 304, уплотнение - PPL, фланцевый, с ISO-фланцем и рукояткой

Кран шаровой DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16, трехходовой, полнопроходной, сталь 304, уплотнение - PPL, фланцевый, с ISO-фланцем и рукояткой

Габариты и размеры крана шарового DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16

  • DN - 25 мм
  • L - 180 мм
  • L1 - 90 мм
  • D - 115 мм
  • D1 - 85 мм
  • D2 - 68 мм
  • b - 14 мм
  • f - 2 мм
  • n-ød - 4-ø14 мм
 Кран шаровой DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16, трехходовой, полнопроходной, сталь 304, уплотнение - PPL, фланцевый, с ISO-фланцем и рукояткой

Эскиз габаритов и размеров крана шарового DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16

Таблица деталей и материалов крана шарового DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16

№ п/п Наименование детали Материал
1 Задняя крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2 Гайка сталь ASTM A194 Gr.8M (аналог 03Х17Н14М3)
3 Болт сталь ASTM A193 Gr.B8M Cl2 (аналог 12Х18Н10Т)
4 Уплотнение шара PPL
5 Шар нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6 Крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10)
8 Опорное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10)
9 Кольцеобразное уплотнение VITON
10 Резьбовая муфта нержавеющая сталь AISI 304 (аналог 08Х18Н10)
11 Прокладка PPL
12 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13 Уплотнение штока PPL
14 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10)
15 Рукоятка сталь WCB (аналог 25Л) +пластик
Кран шаровой DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16, трехходовой, полнопроходной, сталь 304, уплотнение - PPL, фланцевый, с ISO-фланцем и рукояткой

Эскиз деталей и материалов крана шарового DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16

Аналоги

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду25, Ру16, применение - водоснабжение, теплоснабжение, Пневматические системы, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - рукоятка, водоразборный - нет, наличие колонки управления - нет, тип устройства крана - трехходовой, конструкция - Разборный 4-х составной
