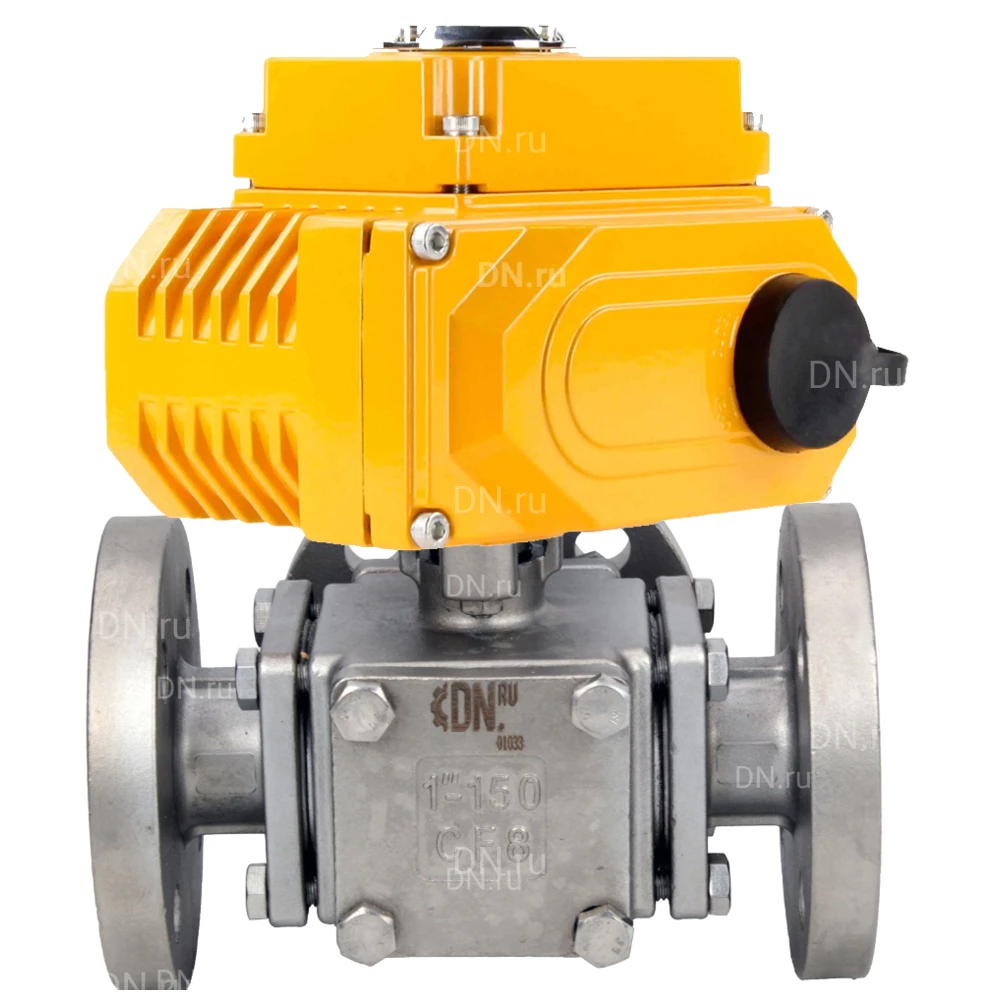

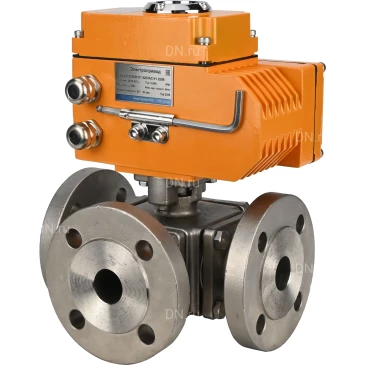

Кран шаровой DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16, трехходовой, полнопроходной, сталь 304, уплотнение - PPL, фланцевый с 3/4-оборотным электроприводом E34-N-005EM-O1-220VAC-У1 220В

Артикул: D160-70726

О товаре

Артикул:
D160-70726
Бренд:
DN.ru
Страна производитель:
Россия
Доступность товара:
Товар в наличии на складе либо у поставщика
Серия бренда:
BV3131PPL
Присоединение:
фланцевое
Класс материала корпуса:
нержавеющая сталь
не указано
бронза
латунь
латунь никелированная
Низколегированная сталь
НПВХ
сталь
углеродистая сталь
чугун
Диаметр условный Ду(Dn), мм:
Диаметр в дюймах:
1″
не указано
1 1/2″
1 1/4″
1/2″
1/4″
1/8″
10″
12″
14″
16″
2″
2 1/2″
20″
24″
28″
3″
3 1/2″
3/4″
3/8″
32″
4″
5″
6″
7″
8″
½″
Давление условное Ру(Pn), бар:
Строительная длина, мм:
180
Проход шара:
полнопроходной
Таблица фигур:
не указано
10нж45фт
10нж45фт-01
10нж46фт
10нж46фт-01
10нж47фт-01
11б27п(т)1
11Б27п1
11Б27п11
11Б27п13
11Б27п17
11Б27п7
11б27фт1М
11С10ФТ
11с41п
11с42п
11с42фт (11с42п)
11с667п
11с67п
11с67пМ
11с69п
11с70п
11с967п
Рабочая среда крана:
вода, газообразные среды, жидкая среда, нейтральные среды, нефтепродукты, пар
Тип управления:
С электроприводом
под редуктор/привод
ручной
Ручной (рукоятка, редуктор)
С пневмоприводом
с редуктором
Устройство крана:
трехходовой
двухходовой
Регулирующий
сливной
четырехходовой
Тип трехходового крана:
T
Тип присоединения:
Фланцевый
Компрессионное
межфланцевый
муфтовый (резьбовой)
муфтовый (резьбовой) / американка
муфтовый (резьбовой) / гайка
муфтовый (резьбовой) / обжимной
муфтовый (резьбовой) / под приварку
муфтовый (резьбовой) / пресс
муфтовый (резьбовой) / цапка
муфтовый (резьбовой) / штуцер
обжим (цанговый)
под приварку
Под приварку / цапка
Под приварку / штуцер
пресс
Фланцевый / муфта
фланцевый / под приварку
Фланцевый / цапка
Корпус:
Нержавеющая сталь AISI/SS 304/08Х18Н10
Уплотнение шара:
PPL
не указано
EPDM
NBR
PTFE
PTFE / Фторопласт / Тефлон
Резина
Температура:
200 ℃
Применение:
Пневматические системы, водоснабжение, теплоснабжение
Класс герметичности:
A
Все характеристики
на 2026-12-31
67 013,99
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар
Другие диаметры:
Ду25
67 013,99 ₽

Характеристики

Кран шаровой DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3131PPL(4pc)-FP-3WT-F-ISO-H возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды), неагрессивные к материалам крана.

Электроприводы 3/4-оборотные DN.ru E34-N-005EM-O1-220VAC-У1 220В предназначены для дистанционного и местного управления вращением запорного органа на 270° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические параметры крана шарового DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16 DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16 c электроприводом DN.ru E34-N-005EM-O1-220VAC-У1 220В:

  • Давление номинальное PN - 16 бар
  • Диаметр номинальный DN - 25 мм
  • Тип присоединения - Фланцевый
  • Количество болтовых отверстий на одном фланце - 4 шт.
  • Диаметр болтовых отверстий на одном фланце - 14 мм
  • Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
  • Тип управления - С электроприводом
  • Применение - водоснабжение, теплоснабжение, Пневматические системы
  • Проход шара крана - полнопроходной
  • Температура рабочей среды - от -29°С до 200°С
  • Присоединение - фланцевое
  • Управление - электропривод 220В
  • Взрывозащита - нет
  • Класс герметичности - A по ГОСТ 9544
  • Водоразборный - нет
  • Тип устройства крана - трехходовой
  • Тип трехходового крана - T
  • Крутящий момент на валу арматуры - 24 Нм
  • Тип ISO-фланца арматуры - F03
  • Размер вала арматуры (квадрат) - 11х11 мм
  • Серия - BV3131PPL
  • Страна производитель - Россия
  • Гарантия - 12 г.
  • Срок службы - 10 лет
  • Вес - 8.6 кг
 Кран шаровой DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16, трехходовой, полнопроходной, сталь 304, уплотнение - PPL, фланцевый с 3/4-оборотным электроприводом E34-N-005EM-O1-220VAC-У1 220В

Кран шаровой DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H E34-N-005EM-O1-220VAC-У1 220В Ду25 Ру16

Габариты и размеры крана шарового DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16 DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H E34-N-005EM-O1-220VAC-У1 220В Ду25 Ру16:

  • Dn - 25 мм
  • L - 180 мм
  • D - 115 мм
  • F - 122 мм
  • L1 - 161 мм
 Кран шаровой DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16, трехходовой, полнопроходной, сталь 304, уплотнение - PPL, фланцевый с 3/4-оборотным электроприводом E34-N-005EM-O1-220VAC-У1 220В

Эскиз крана шарового DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16 DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H E34-N-005EM-O1-220VAC-У1 220В Ду25 Ру16

Таблица деталей и материалов крана шарового DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16 DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16:

№ п/п Наименование детали Материал
1 Задняя крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2 Гайка сталь ASTM A194 Gr.8M (аналог 03Х17Н14М3)
3 Болт сталь ASTM A193 Gr.B8M Cl2 (аналог 12Х18Н10Т)
4 Уплотнение шара PPL
5 Шар нержавеющая сталь AISI 304 (аналог 08Х18Н10)
6 Крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10)
8 Опорное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10)
9 Кольцеобразное уплотнение VITON
10 Резьбовая муфта нержавеющая сталь AISI 304 (аналог 08Х18Н10)
11 Прокладка PPL
12 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13 Уплотнение штока PPL
14 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10)
15 Рукоятка сталь WCB (аналог 25Л) +пластик
Кран шаровой DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16, трехходовой, полнопроходной, сталь 304, уплотнение - PPL, фланцевый с 3/4-оборотным электроприводом E34-N-005EM-O1-220VAC-У1 220В

Эскиз деталей и материалов крана шарового DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16 DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16

Технические параметры электропривода DN.ru E34-N-005EM-O1-220VAC-У1 220В:

  • Тип электропривода - 3/4-оборотный
  • Крутящий момент привода - 50 Нм
  • Напряжение питания - 220В
  • Напряжение питания концевых выключателей - 220В
  • Номинальный потребляемый ток - 0.25 А
  • Температура окружающей среды - от -10℃ до 200℃
  • Мощность электродвигателя - 10 Вт
  • Время цикла открытия/закрытия - 30 сек.
  • Степень защиты корпуса - IP67
  • Наличие ручного дублера - есть
  • Взрывозащита корпуса - нет
  • Длина электропривода - 161 мм
  • Ширина электропривода - 120.5 мм
  • Высота электропривода - 122 мм
  • Тип ISO-фланца привода - F05, F07
  • Размер штока - 14х14 мм
  • Вес привода - 3.6 кг
 Кран шаровой DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16, трехходовой, полнопроходной, сталь 304, уплотнение - PPL, фланцевый с 3/4-оборотным электроприводом E34-N-005EM-O1-220VAC-У1 220В

Схема подключения электропривода DN.ru E34-N-005EM-O1-220VAC-У1 220В

Аналоги

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду25, Ру16, применение - водоснабжение, теплоснабжение, Пневматические системы, тип присоединения - Фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - электропривод 220В, водоразборный - нет, наличие колонки управления - нет, тип устройства крана - трехходовой, конструкция - Разборный 4-х составной
