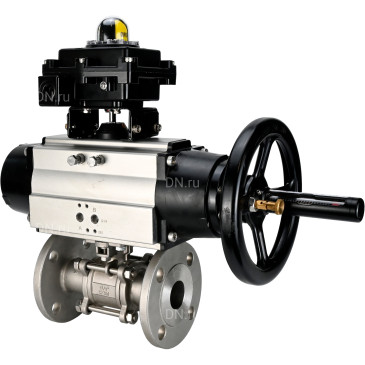

Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65 Ру25 трехсоставной полнопроходной фланцевый, корпус - нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-410N EX

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

Технические параметры крана шарового DN.ru BV3131P(3pc)-FP-F Ду65 Ру25 трехсоставного полнопроходного фланцевого, корпус - нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105 и БКВ APL-410N EX

• Давление номинальное PN - 25 бар
• Диаметр номинальный DN - 65 мм
• Тип присоединения - фланцевый
• Количество болтовых отверстий на одном фланце - 4 шт
• Диаметр болтовых отверстий на одном фланце - 19 мм
• Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
• Тип управления - С пневмоприводом
• Применение - водоснабжение, теплоснабжение, Пневматические системы
• Проход шара крана - полнопроходной
• Температура рабочей среды - от -20°С до 180°С
• Присоединение - фланцевое
• Управление - пневмопривод двойного действия
• Класс герметичности - A по ГОСТ 9544
• Наличие спускника - нет
• Водоразборный - нет
• Тип устройства крана - двухходовой
• Пропускная способность - 2250
• Наружный диаметр фланца - 184 мм
• Межцентровое расстояние отверстий фланца - 145 мм
• Диаметр соединительного выступа - 122 мм
• Толщина фланца - 20 мм
• Тип затвора - шаровый
• Тип ISO-фланца арматуры - F07, F10
• Размер вала арматуры (квадрат) - 17х17 мм
• Серия - BV3131P(3pc)-FP-F
• Страна производитель - Россия
• Гарантия - 1 г.
• Вес - 20.255 кг

Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду65 Ру25 трехсоставной полнопроходной фланцевый, корпус - нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-410N EX

Габариты и размеры крана шарового DN.ru BV3131P(3pc)-FP-F Ду65 Ру25 трехсоставного полнопроходного фланцевого, корпус - нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105 и БКВ APL-410N EX:

• L - 290 мм
• ØD - 184 мм
• ØD1 - 145 мм
• ØD2 - 122 мм
• A - 495 мм
• E - 200 мм

Эскиз габаритов и размеров крана шарового DN.ru BV3131P(3pc)-FP-F Ду65 Ру25 трехсоставного полнопроходного фланцевого, корпус - нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105 и БКВ APL-410N EX

Таблица деталей и материалов крана шарового DN.ru BV3131P(3pc)-FP-F Ду65 Ру25 трехсоставного полнопроходного фланцевого, корпус - нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105 и БКВ APL-410N EX:

Эскиз деталей и материалов крана шарового DN.ru BV3131P(3pc)-FP-F Ду65 Ру25 трехсоставного полнопроходного фланцевого, корпус - нержавеющая сталь SS304, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105 и БКВ APL-410N EX

Технические параметры пневмопривода DN.ru PA-DA

• Конструкция - двойного действия
• Модель привода - PA-DA
• Рабочее давление привода - 8 бар
• Диапазон регулировки привода - 5°
• Крутящий момент привода - 202 Нм
• Наличие ручного дублера - нет
• Угол поворота привода - 90°
• Тип ISO-фланца привода - F07, F10
• Размер штока - 22х22 мм
• Резьба подача воздуха - G1/4"
• Датчик обратной связи - Концевые выключатели
• Бренд привода - DN.ru
• Страна производитель - Китай
• Вес пневмопривода - 6.1 кг

Пневмопривод DN.ru PA-DA

Габариты и размеры пневмопривода DN.ru PA-DA:

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA

Таблица деталей и материалов пневмопривода DN.ru PA-DA:

Эскиз деталей и материалов пневмопривода DN.ru PA-DA

Технические параметры блока концевых выключателей DN.ru APL-410N EX

• Модель блока концевых выключателей - APL-410N EX
• Максимальный ток концевого выключателя - 10
• Максимальное напряжение концевого выключателя - 250
• Резьба кабельного ввода - 2 x NPT1/2″
• Сигнал управления - ON/OFF
• Взрывозащита - есть
• Срок службы - 10 лет

Блок концевых выключателей DN.ru APL-410N EX

Габариты и размеры блока концевых выключателей DN.ru APL-410N EX:

• Н - 174 мм
• L - 177 мм
• B - 178
• D - 9.5 мм
• D1 - 5 мм
• M - 8 мм

Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-410N EX

Таблица деталей и материалов блока концевых выключателей DN.ru APL-410N EX:

Эскиз деталей и материалов блока концевых выключателей DN.ru APL-410N EX
