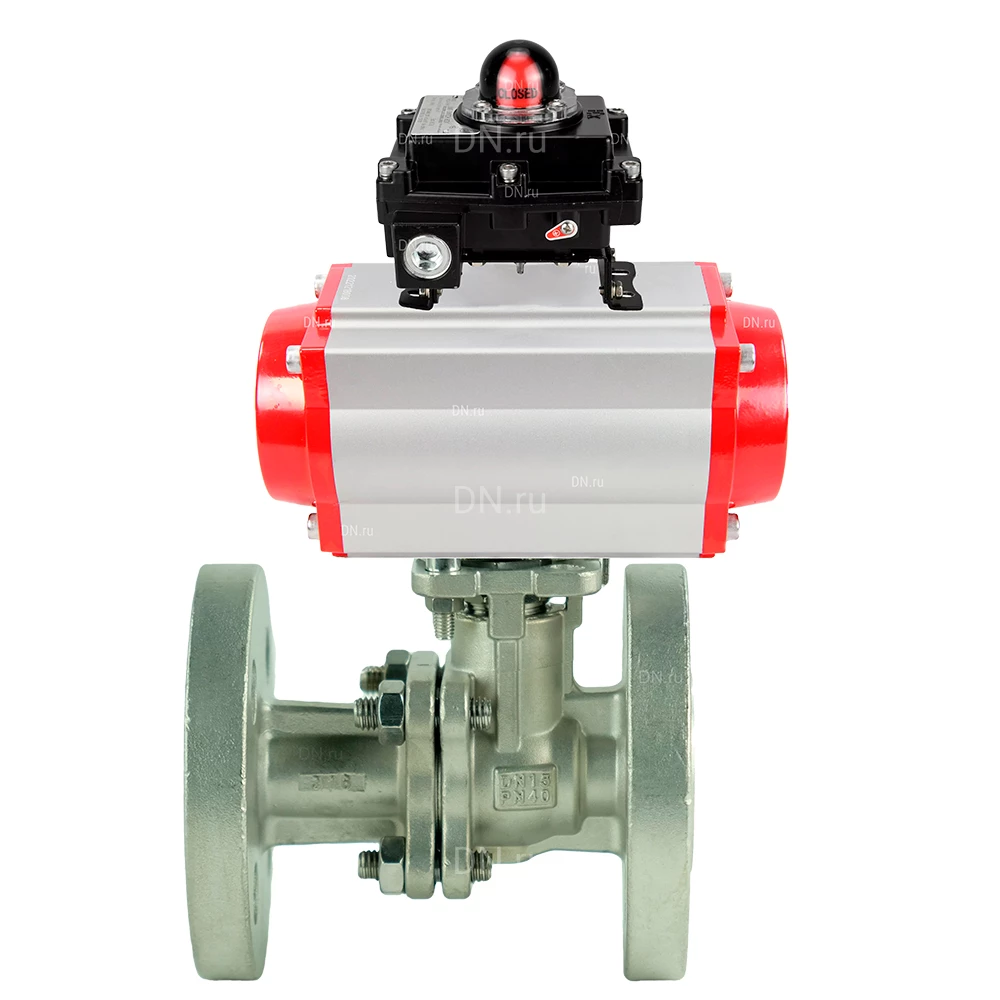

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь AISI316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-410N EX

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь AISI316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-410N EX
Артикул: D160-37172

Модификация

О товаре

Артикул: D160-37172
Бренд: DN.ru, Россия
Доступность товара: В наличии
Серия бренда: BV3232P(2pc)-FP-F-ISO-H
Присоединение: фланцевое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 100
Диаметр в дюймах: 4
Давление условное Ру(Pn), бар: 16
Строительная длина, мм: 190
Проход шара: полнопроходной
Рабочая среда крана: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Тип управления: С пневмоприводом
Устройство крана: двухходовой
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 200 ℃
Применение: теплоснабжение
Класс герметичности: A
Все характеристики
на 2025-12-31
86 209,81
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Другие диаметры:
Ду100
86 209,81 ₽

Характеристики

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.
Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой.
Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В перметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода.

Технические характеристики крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16:

  • Диаметр номинальный - 100 мм
  • Давление номинальное - 16 бар
  • Класс герметичности - "A"
  • Тип уплотнения - PTFE / Фторопласт / Тефлон
  • Серия - BV3232P(2pc)-FP-F-ISO-H
  • Крутящий момент - 125 Нм
  • Тип ISO-фланца - F07, F10
  • Размер вала (квадрат) - 17х17 мм
  • Присоединение - фланцевое
  • Тип устройства крана - двухходовой
  • Проход шара крана - полнопроходной
  • Конструкция крана - Разборный 2-х составной
  • Наличие спускника - нет
  • Тип управления - пневмопривод двойного действия
  • Температура рабочей среды - от -20 до +200 °C
  • Среда - вода, воздух, пар, вода техническая, нефть, нефтепродукты
  • Область применения - теплоснабжение
  • Страна производитель - Россия
  • Срок службы - 10 лет
  • Вес крана - 19.2 кг
 Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь AISI316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-410N EX

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь AISI316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-410N EX

Технические характеристики пневмопривода DN.ru PA-DA-105-1:

  • Тип пневмопривода - двойного действия
  • Крутящий момент привода - 202 Нм
  • Рабочее давление пневмопривода - 6 бар
  • Угол поворота привода - 90°
  • Наличие ручного дублера - штурвал
  • Тип ISO-фланца привода - F07, F10
  • Размер штока - 22х22 мм
  • Страна производитель - Китай
  • Вес привода - 9 кг
 Пневмопривод DN.ru PA-DA-105-1

Пневмопривод DN.ru PA-DA-105-1

Технические характеристики блока концевых выключателей DN.ru APL-410N EX:

  • Модель блока концевых выключателей - APL-410N EX
  • Защита - всепогодный IP65, взрывозащищенный Exd IIB T6
  • Температура окружающей среды - от -25°C до +80°C
  • Резьба кабельного ввода - 2 x NPT1/2”
  • Клеммная колодка - 8 ячеек 0.05-2.5мм2
  • Номинальное напряжение - 250В
  • Номинальный ток - 10 А
  • Переключатели/датчики - два механических переключателя / два датчика приближения
  • Полный угол поворота - 90°
  • Срок службы - 10 лет
  • Вес - 1.1 кг
 Блок концевых выключателей DN.ru APL-410N EX взрывозащищенный

Блок концевых выключателей DN.ru APL-410N EX взрывозащищенный

Габаритные и установочные размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16:

  • H1 - 20 мм
  • N-ØZ - 8-∅18 мм
  • d - 99 мм
  • D2 - 158 мм
  • D1 - 180 мм
  • D - 220 мм
  • t - 3 мм
  • C - 21 мм
  • L - 190 мм
 Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь AISI316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-410N EX

Эскиз габаритов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16

Габаритные и установочные размеры пневмопривода DN.ru PA-DA-105-1:

  • A - 495 мм
  • A1 - 461.5 мм
  • B - 133 мм
  • C - 109.5 мм
  • D - 153 мм
  • E - 57.5 мм
  • F - 64 мм
  • G - 26 мм
  • H - 80 мм
  • I - 30 мм
  • N - 22 мм
  • W - 200 мм
  • J - 102 мм
  • K - 70 мм
  • L - М10х16 мм
  • M - М8х13 мм
 Пневмопривод DN.ru PA-DA-105-1

Эскиз габаритов пневмопривода DN.ru PA-DA-105-1

Габаритные и установочные размеры блока концевых выключателей DN.ru APL-410N EX:

  • A - 177 мм
  • B - 174 мм
  • C - 178 мм
  • D - 101 мм
  • E - 76 мм
  • F - 57 мм
  • G - 55 мм
  • H - 23 мм
  • I - 27 мм
  • J - 3 мм
  • K - 4 мм
  • d1 - 5 мм
  • d2 - 9.5 мм
 Блок концевых выключателей DN.ru APL-410N EX взрывозащищенный

Эскиз габаритов блока концевых выключателей DN.ru APL-410N EX

Материалы деталей крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16:

№ п/п Наименование деталей Материал
1 Фланцевый элемент нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
2 Болты нержавеющая сталь А320 В8 (аналог 08Х18Н10)
3 Гайки сталь A194 8 (аналог 35ХМ)
4 Промежуточная прокладка PTFE
5 Корпус клапана нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
6 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Седло PTFE
8 Электростатическое устройство нержавеющая сталь AISI 304 (аналог 08Х18Н10)
9 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10 Толкательная прокладка PTFE
11 Уплотнительное кольцо NBR
12 Наполнитель PTFE
13 Сжимное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14 Шестигранная гайка сталь A194 8 (аналог 35ХМ)
15 Противоослабляющая крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
16 Установочные винты сталь A194 8 (аналог 35ХМ)
17 Ручка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) + ПВХ
18 Шестигранная гайка сталь A194 8 (аналог 35ХМ)
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь AISI316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105-1 и БКВ APL-410N EX

Эскиз материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16

Конструкция пневмопривода DN.ru PA-DA-105-1:

№ п/п Наименование детали Материал
1 Индикаторный винт ABS (пластик)
2 Индикатор положения ABS (пластик)
3 Пружинный зажим Нержавеющая сталь 304
4 Шайба Нержавеющая сталь 304
5 Внешняя шайба Инженерный пластик
6 Регулировочный винт Нержавеющая сталь 304
7 Гайка Нержавеющая сталь 304
8 Шайба Нержавеющая сталь 304
9 Корпус Экструдированный алюминивый сплав
10 Поршень Литой под давлением алюминиевый сплав
11 Уплотнительное кольцо поршня NBR
12 Группа подшипников Инженерный пластик
13 Уплотнительное кольцо торцевой крышки NBR
14 Торцевая крышка Литой алюминиевый сплав, покрытый полиэфирной краской
15 Винт крепежный Нержавеющая сталь 304
16 Шайба внутренняя Инженерный пластик
17 Уплотнительное кольцо NBR
18 Подшипник Инженерный пластик
19 Фиксатор Легированная сталь
20 Шестерня Легированная сталь
21 Подшипник Инженерный пластик
22 Уплотнительное кольцо NBR
Пневмопривод DN.ru PA-DA-105-1

Эскиз пневмопривода DN.ru PA-DA-105-1
