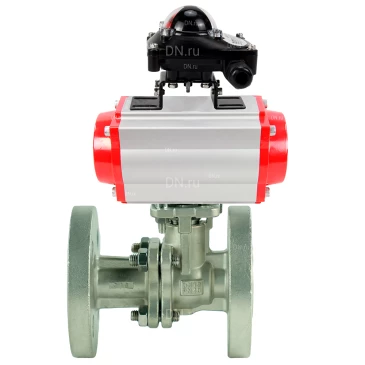

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105 и БКВ APL-210N

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105 и БКВ APL-210N
Артикул: D160-37174

Модификация

О товаре

Артикул: D160-37174
Бренд: DN.ru, Россия
Доступность товара: В наличии
Серия бренда: BV3232P(2pc)-FP-F-ISO-H
Присоединение: фланцевое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 100
Диаметр в дюймах: 4
Давление условное Ру(Pn), бар: 16
Строительная длина, мм: 190
Проход шара: полнопроходной
Рабочая среда крана: вода, воздух, пар, вода техническая, нефть, нефтепродукты
Тип управления: С пневмоприводом
Устройство крана: двухходовой
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 200 ℃
Применение: теплоснабжение
Класс герметичности: A
Все характеристики
на 2025-12-31
79 662,95
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Другие диаметры:
Ду100
79 662,95 ₽

Характеристики

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(2pc)-FP-F-ISO-H возможна в системы, транспортирующие жидкие и газообразные среды (вода, воздух, пар, вода техническая, нефть, нефтепродукты), неагрессивные к материалам крана.

Пневматический привод DN.ru PA-DA-105 двойного действия предназначен для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.

Блок концевых выключателей DN.ru APL-210N – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

Технические параметры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16:

  • Давление номинальное PN - 16 бар
  • Диаметр номинальный DN - 100 мм
  • Тип присоединения - фланцевый
  • Количество болтовых отверстий на одном фланце - 8 шт.
  • Диаметр болтовых отверстий на одном фланце - 18 мм
  • Среда - вода, воздух, пар, вода техническая, нефть, нефтепродукты
  • Тип управления - С пневмоприводом
  • Применение - теплоснабжение
  • Проход шара крана - полнопроходной
  • Температура рабочей среды - от -20°С до 200°С
  • Класс герметичности - A
  • Водоразборный - нет
  • Тип устройства крана - двухходовой
  • Крутящий момент - 125 Нм
  • Тип ISO-фланца - F07, F10
  • Размер вала арматуры (квадрат) - 17х17 мм
  • Страна производитель - Россия
  • Гарантия - 1 г.
  • Срок службы - 10 лет
  • Вес набора - 26.22 кг
 Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105 и БКВ APL-210N

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105 и БКВ APL-210N

Габариты и размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 c пневмоприводом PA-DA-105 и БКВ APL-210N:

  • Ød - 100 мм
  • L - 190 мм
  • ØD - 220 мм
  • H - 153 мм
  • L1 - 268 мм
 Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105 и БКВ APL-210N

Эскиз крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 c пневмоприводом PA-DA-105 и БКВ APL-210N

Таблица деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16:

№ п/п Наименование деталей Материал
1 Фланцевый элемент нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
2 Болты нержавеющая сталь А320 В8 (аналог 08Х18Н10)
3 Гайки сталь A194 8 (аналог 35ХМ)
4 Промежуточная прокладка PTFE
5 Корпус клапана нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
6 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Седло PTFE
8 Электростатическое устройство нержавеющая сталь AISI 304 (аналог 08Х18Н10)
9 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10 Толкательная прокладка PTFE
11 Уплотнительное кольцо NBR
12 Наполнитель PTFE
13 Сжимное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14 Шестигранная гайка сталь A194 8 (аналог 35ХМ)
15 Противоослабляющая крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
16 Установочные винты сталь A194 8 (аналог 35ХМ)
17 Ручка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) + ПВХ
18 Шестигранная гайка сталь A194 8 (аналог 35ХМ)
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105 и БКВ APL-210N

Эскиз деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16

Технические параметры пневмопривода DN.ru PA-DA-105:

  • Тип пневмопривода - двойного действия
  • Крутящий момент привода - 198 Нм
  • Рабочее давление пневмопривода - 6 бар
  • Угол поворота привода - 90°
  • Диапазон регулировки привода - 5°
  • Наличие ручного дублера - нет
  • Тип ISO-фланца привода - F07, F10
  • Страна производитель - Китай
 Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105 и БКВ APL-210N

Пневмопривод DN.ru PA-DA-105

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105:

№ п/п Наименование детали Материал
1 Индикаторный винт АБС-пластик
2 Индикатор положения АБС-пластик
3 Пружинный зажим нержавеющая сталь 304
4 Металлическая шайба нержавеющая сталь 304
5 Прижимная шайба инженерный пластик
6 Корпус экструдированный алюминиевый сплав с твердым анодированием
7 Прижимная шайба инженерный пластик
8 Ограничитель легированная сталь
9 Уплотнительное кольцо вала верхнее NBR
10 Антифрикционное кольцо вала верхнее инженерный пластик
11 Вал легированная сталь никелированная
12 Антифрикционное кольцо вала нижнее инженерный пластик
13 Уплотнительное кольцо вала нижнее NBR
14 Заглушка NBR
15 Уплотнительное кольцо регулировочных винтов NBR
16 Шайба регулировочного винта нержавеющая сталь 304
17 Стопорная гайка регулировочного винта нержавеющая сталь 304
18 Винт регулировочный нержавеющая сталь 304
19 Поршень алюминиевый сплав, литой под давлением
20 Направляющая накладка поршня инженерный пластик
21 Антифрикционное кольцо поршня инженерный пластик
22 Уплотнительное кольцо поршня NBR
23 Комплект пружин пружинная сталь
24 Уплотнительное кольцо крышки NBR
25 Торцевая крышка литой алюминий с полиэфирным покрытием
26 Винт крышки нержавеющая сталь 304
27 Стопорный винт нержавеющая сталь 304
28 Адаптер углеродистая сталь
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105 и БКВ APL-210N

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105

Технические параметры блока концевых выключателей DN.ru APL-210N:

  • Модель блока концевых выключателей - APL-210N
  • Резьба кабельного ввода - 2 x NPT1/2″
  • Взрывозащита - нет
  • Степень защиты корпуса - IP65
 Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь AISI 316, уплотнение - PTFE, с пневмоприводом DN.ru PA-DA-105 и БКВ APL-210N

Блок концевых выключателей DN.ru APL-210N

Аналоги

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду100, Ру16, применение - теплоснабжение, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - пневмопривод двойного действия, водоразборный - нет, наличие колонки управления - нет, тип устройства крана - двухходовой, конструкция - Разборный 2-х составной
