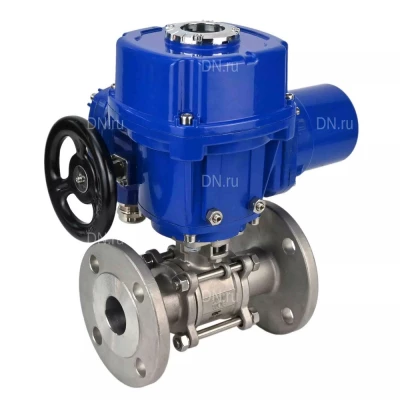

Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру25, полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-020M-O2-380VAC-У1 с моментной муфтой и штурвалом

Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Электроприводы четвертьоборотные QT-N-020M-O2-380VAC-У1 предназначены для управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру25

• Диаметр номинальный DN - 100 мм
• Диаметр в дюймах - 4″
• Давление номинальное PN - 25 бар
• Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Материал шара - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Проход шара крана - полнопроходной
• Тип присоединения - Фланцевый
• Присоединение - фланцевое
• Тип управления - С электроприводом
• Управление - электропривод 380В
• Тип ISO фланца арматуры - F07, F10
• Размер вала арматуры (квадрат) - 19х19
• Уплотнение - PTFE / Фторопласт / Тефлон
• Тип устройства крана - двухходовой
• Количество болтовых отверстий на фланце - 8 шт
• Диаметр болтовых отверстий на фланце - 22 мм
• Рабочая среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
• Температура рабочей среды, минимальная - от -20 °C
• Температура рабочей среды, максимальная - до 180 °C
• Область применения - Пневматические системы, Водоснабжение, Теплоснабжение
• Строительная длина - 350 мм
• Способ монтажа - вертикальный, горизонтальный
• Конструкция крана шарового - Разборный 3-х составной
• Водоразборный - нет
• Наличие концевых выключателей - нет
• Датчик обратной связи - нет
• Класс герметичности - A
• Проходное сечение - 100 мм
• Крутящий момент на валу арматуры - 121 Нм
• Цвет - серый
• Наличие моментной муфты - Да
• Наличие блока подготовки воздуха - нет
• Наличие электропневматического позиционера - нет
• Наличие колонки управления - нет
• Модель арматуры - BV3131P(3pc)-FP-F-ISO-H
• Маркировка - BV3131P(3pc)-FP-F-ISO-H QT-N-M-O2-380VAC-У1
• Серия - BV3131P
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 38.455 кг

Изображение крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру25

Технические характеристики электропривода DN.ru QT-N-020M-O2-380VAC-У1

• Модель привода - QT-N-020M-O2-380VAC-У1
• Тип электропривода - четвертьоборотный
• Тип двигателя - асинхронный
• Угол поворота - 90°
• Наличие ручного дублера - штурвал
• Напряжение питания - 380В
• Кабельный ввод - водонепроницаемый G1/2
• Крутящий момент электропривода - 200 Нм
• Тип ISO фланца - F07/F10
• Время цикла (поворот на 90°) - 30 сек
• Мощность электродвигателя - 50 Вт
• Размер штока, квадрат - 22x22
• Номинальный потребляемый ток - 0.65 А
• Автоматическое отключение в случаях заклинивания - есть (моментная муфта)
• Температура окружающей среды - от -30 до +70°C
• Класс защиты корпуса - IP67
• Взрывозащита - нет
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 12.7 кг

Изображение электропривода DN.ru QT-N-020M-O2-380VAC-У1
