Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с редуктором HGB RQN1-180Z с визуальным указателем положения

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается. Редуктор DN.ru HGBF позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками.

Технические характеристики крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходного фланцевого

• Диаметр номинальный DN - 50 мм
• Диаметр в дюймах - 2″
• Давление номинальное PN - 16 бар
• Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Проход шара крана - полнопроходной
• Тип присоединения - фланцевый
• Присоединение - фланцевое
• Тип управления - с редуктором
• Управление - редуктор
• Тип ISO фланца арматуры - F05, F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Уплотнение - PTFE / Фторопласт / Тефлон
• Тип устройства крана - двухходовой
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 18 мм
• Рабочая среда - вода, воздух, пар, вода техническая, нефть, нефтепродукты
• Температура рабочей среды, минимальная - от -20 °C
• Температура рабочей среды, максимальная - до 200 °C
• Область применения - водоснабжение, теплоснабжение
• Строительная длина - 150 мм
• Конструкция крана шарового - Разборный 2-х составной
• Водоразборный - нет
• Наличие концевых выключателей - нет
• Наличие спускника - нет
• Класс герметичности - A
• Цвет - серебристый
• Наличие электропневматического позиционера - нет
• Наличие колонки управления - нет
• Модель арматуры - BV3232P(2pc)-FP-F-ISO-H
• Маркировка - BV3232P(2pc)-FP-F-ISO-H HGB RQN-Z
• Серия - BV3232P
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 10.08 кг

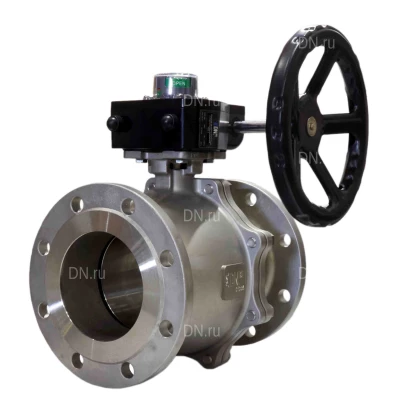

Изображение крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходного фланцевого

Габаритные и установочные размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходного фланцевого

• d - 50 мм
• D - 165 мм
• D1 - 125 мм
• D2 - 102 мм
• C - 20 мм
• t - 3 мм
• L - 150 мм
• H1 - 20 мм
• N-∅Z - 4-∅18 мм

Эскиз габаритов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходного фланцевого

Деталировка крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходного фланцевого

Эскиз материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходного фланцевого

Технические характеристики редуктора DN.ru HGB RQN1-180Z

• Тип редуктора - четвертьоборотный
• Тип ISO фланца - F05/F07
• Диаметр штурвала - 120 мм
• Квадрат штока - 14x14 мм
• Выходной крутящий момент - 180 Нм
• Температура окружающей среды - от -30 до +120 ⁰C
• Степень защиты - IP67
• Регулировка хода - 0 – 90° (с возможностью изменения ±5°)
• Материал корпуса - алюминиевый сплав ADC 12 (аналог АЛ9)
• Бренд - DN.ru
• Страна производитель - Россия
• Вес - 1.3 кг

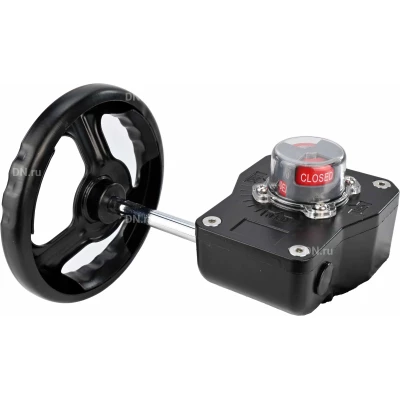

Изображение редуктора DN.ru HGB RQN1-180Z

Деталировка редуктора DN.ru HGB RQN1-180Z

Эскиз деталировки редуктора DN.ru HGB RQN1-180Z
