Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16, полнопроходной фланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Name: Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16, полнопроходной фланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью
Brand: DN.ru
Price: 119813 RUB
Availability: InStock

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16, полнопроходной фланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D160-49302

Бренд: DN.ru, Россия

Серия бренда: BV3232P-FP-F

Присоединение: фланцевое

Класс материала корпуса: нержавеющая сталь

Диаметр условный Ду(Dn), мм: 100

Диаметр в дюймах: 4

Давление условное Ру(Pn), бар: 16

Строительная длина, мм: 190

Проход шара: полнопроходной

Рабочая среда крана: вода, воздух, пар, вода техническая, нефть, нефтепродукты

Тип управления: С пневмоприводом

Устройство крана: двухходовой

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Уплотнение шара: PTFE / Фторопласт / Тефлон

Температура: 200 ℃

Применение: теплоснабжение

Класс герметичности: A

Все характеристики

на 2025-12-31

119 813,13

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

В сравнение

В избранное

Доставка в город
Москва

Сроки, при наличии на складе, указаны примерные и уточняются при размещении заказа

Со склада самовывоза

Характеристики

Кран шаровой DN.ru применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие

Технические параметры крана шарового DN.ru BV3232P-FP-F Ду100 Ру16 полнопроходного фланцевого с пневмоприводом DN.ru PA-DA-105-1 и электропневматическим поворотным позиционером YT-1000RSI с обратного связью:

Давление номинальное PN - 16 бар
Диаметр номинальный DN - 100 мм
Тип присоединения - фланцевый
Количество болтовых отверстий на одном фланце - 8 шт
Диаметр болтовых отверстий на одном фланце - 19 мм
Среда - вода, воздух, пар, вода техническая, нефть, нефтепродукты
Тип управления - С пневмоприводом
Применение - теплоснабжение
Проход шара крана - полнопроходной
Температура рабочей среды - от -50°С до 200°С
Присоединение - фланцевое
Управление - пневмопривод двойного действия
Класс герметичности - A по ГОСТ 9544
Наличие спускника - нет
Водоразборный - нет
Тип устройства крана - двухходовой
Наружный диаметр фланца - 221 мм
Межцентровое расстояние отверстий фланца - 180 мм
Диаметр соединительного выступа - 157 мм
Высота соединительного выступа - 24 мм
Толщина фланца - 22.3 мм
Тип затвора - шаровый
Тип ISO-фланца арматуры - F07, F10
Размер вала арматуры (квадрат) - 17х17 мм
Серия - BV3232P-FP-F
Страна производитель - Россия
Гарантия - 1 г.
Вес - 26.8 кг

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16, полнопроходной фланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия и с электропневматическим поворотным позиционером YT-1000RSN с обратной связью

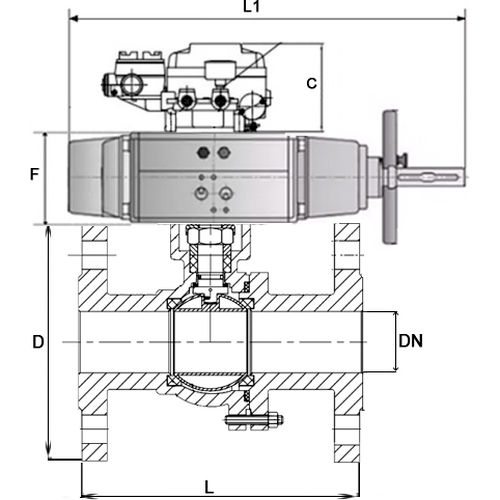

Габариты и размеры крана шарового DN.ru BV3232P-FP-F Ду100 Ру16 полнопроходного фланцевого с пневмоприводом DN.ru PA-DA-105-1 и электропневматическим поворотным позиционером YT-1000RSI с обратного связью:

L - 190 мм
ØD - 221 мм
ØD1 - 180 мм
ØD2 - 157 мм
H - 221 мм
A - 495 мм
E - 200 мм
S - 62.5 мм
C - 117.5 мм

Эскиз габаритов и размеров крана шарового DN.ru BV3232P-FP-F Ду100 Ру16 полнопроходного фланцевого с пневмоприводом DN.ru PA-DA-105-1 и электропневматическим поворотным позиционером YT-1000RSI с обратного связью

Таблица деталей и материалов крана шарового DN.ru BV3232P-FP-F Ду100 Ру16 полнопроходного фланцевого с пневмоприводом DN.ru PA-DA-105-1 и электропневматическим поворотным позиционером YT-1000RSI с обратного связью:

№ п/п	Деталь	Материал
1	Корпус	Сталь 316
2	Уплотнение шара	RPTFE
3	Шар	Сталь 316
4,6, 12	Болт, гайка	Сталь 304
5, 10	Уплотнение	PTFE
7	Патрубок	Сталь 316
8	Шток	Сталь 316
9	Сальник	PTFE
11	Сальник	Сталь 304

Эскиз деталей и материалов крана шарового DN.ru BV3232P-FP-F Ду100 Ру16 полнопроходного фланцевого с пневмоприводом DN.ru PA-DA-105-1 и электропневматическим поворотным позиционером YT-1000RSI с обратного связью

Технические параметры пневмопривода DN.ru PA-DA-105-1:

Конструкция - двойного действия
Модель привода - PA-DA-105-1
Рабочее давление привода - 8 бар
Диапазон регулировки привода - 5°
Крутящий момент привода - 202 Нм
Наличие ручного дублера - нет
Угол поворота привода - 90°
Тип ISO-фланца привода - F07/F10
Размер штока - 22х22 мм
Резьба подача воздуха - G1/4"
Датчик обратной связи - нет
Бренд привода - DN.ru
Страна производитель - Китай
Вес пневмопривода - 9 кг

Пневмопривод DN.ru PA-DA-105-1

Габариты и размеры пневмопривода DN.ru PA-DA-105-1:

A - 495 мм
A1 - 461.5 мм
B - 133 мм
C - 109.5 мм
D - 153 мм
E1 - 57.5 мм
F - 64 мм
G - 26 мм
H - 80 мм
I - 30 мм
N - 22 мм
E - 200 мм
J - 102 мм
K - 70 мм
L - М10х16 мм
M - М8х13 мм
O - 4 мм
P - 4 мм
S - M6 мм
T - 24 мм
U - 32 мм

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1:

№	Наименование детали	Материал
1	Индикаторный винт	ABS (пластик)
2	Индикатор положения	ABS (пластик)
3	Пружинный зажим	Нержавеющая сталь 304
4	Шайба	Нержавеющая сталь 304
5	Внешняя шайба	Инженерный пластик
6	Регулировочный винт	Нержавеющая сталь 304
7	Гайка	Нержавеющая сталь 304
8	Шайба	Нержавеющая сталь 304
9	Корпус	Экструдированный алюминивый сплав
10	Поршень	Литой под давлением алюминиевый сплав
11	Уплотнительное кольцо поршня	NBR
12	Группа подшипников	Инженерный пластик
13	Уплотнительное кольцо торцевой крышки	NBR
14	Торцевая крышка	Литой алюминиевый сплав, покрытый полиэфирной краской
15	Винт крепежный	Нержавеющая сталь 304
16	Шайба внутренняя	Инженерный пластик
17	Уплотнительное кольцо	NBR
18	Подшипник	Инженерный пластик
19	Фиксатор	Легированная сталь
20	Шестерня	Легированная сталь
21	Подшипник	Инженерный пластик
22	Уплотнительное кольцо	NBR

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1

Технические параметры электропневматического поворотного позиционера DN.ru YT-1000RSN:

Входной сигнал управления - 4 ~ 20 mA
Внутреннее сопротивление - 250 ± 15 Ом
Входное давление - 1,4~7 бар
Угол хода рычага - 0~90°
Резьба подключения сжатого воздуха - 1/4″
Резьба подключения манометра - 1/8″
Кабельный ввод - G1/2″
Тип защиты - IP66
Линейность - ±1.0% F.S
Гистерезис - ±1.0% F.S
Чувствительность - ±0.2% F.S
Повторяемость - ±0.5% F.S
Расход сжатого воздуха - 3 л /мин (при давлении 1.4 бар)
Расход воздуха на выходе - 80 л/мин (при давлении 1.4 бар)
Материал корпуса - алюминиевое литье
Вес позиционера - 2.8 кг

Электропневматический поворотный позиционер DN.ru YT-1000RSN

Габариты и размеры электропневматического поворотного позиционера DN.ru YT-1000RSN:

A - 224.3 мм
B - 166.5 мм
C - 117.5 мм
D - 132.3 мм
E - 6 мм
F - 122 мм
G - 45 мм
H - 45 мм
I - 23 мм
J - 27 мм
K - 32.5 мм
L - 35.5 мм
M - 91.8 мм
N - 37.2 мм
O - 43.5 мм
P - 26.5 мм
Q - 33 мм
R - 80.25 мм
S - 62.5 мм
T - 8 мм
U1 - 70 мм
U2 - 93 мм
V1 - 40 мм
V2 - 63 мм
W - 26 мм
X - 32 мм
Y - 9 мм
Z - 24 мм

Эскиз габаритов и размеров электропневматического поворотного позиционера DN.ru YT-1000RSN

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru

Сертификат соответствия требованиям промышленной безопасности и разрешение на применение знака соответствия Экопромбезопасность на продукцию DN.RU

Декларация о соответствии на краны шаровые DN.ru

Паспорт на электропневматические поворотные позиционеры DN.ru YT-1000RSN с обратной связью/без обратной связи, для пневмоприводов поворотного типа, управляющий сигнал 4-20 мА, без взрывозащиты

Паспорт на кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H нержавеющая сталь, полнопроходной, фланцевый, с ISO-фланцем и рукояткой

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

Технический паспорт на пневмопривод DN.ru PA-DA-105-1
