Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16, полнопроходной фланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-210N, с БПВ AFC2000
Модификация
О товаре
Другие диаметры:
Характеристики
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(2pc)-FP-F-ISO-H возможна в системы, транспортирующие жидкие и газообразные среды (вода, воздух, пар, вода техническая, нефть, нефтепродукты), неагрессивные к материалам крана. Пневматический привод DN.ru PA-DA-105-1 двойного действия предназначен для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие. Пневмораспределитель DN.ru 4V320-08 220В служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Блок концевых выключателей DN.ru APL-210N – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей. Блок подготовки воздуха AFC2000 предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы с большим диапазоном пропускной способности от 500 литров/минуту до 10 000 литров/минуту. Лубрикатор (маслораспылитель) добавляет масло вязкостью 32 мм²/с (=сСт) при 40°C в пневмосистему для дальнейшей смазки компонентов управления - пневмоцилиндров и пневмораспределителей. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 c пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4V320-08 220В, БКВ APL-210N, БПВ AFC2000:
|
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16, полнопроходной фланцевый, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4V320-08 220В, с БКВ APL-210N, с БПВ AFC2000 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Габариты и размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 c пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4V320-08 220В, БКВ APL-210N, БПВ AFC2000:
|

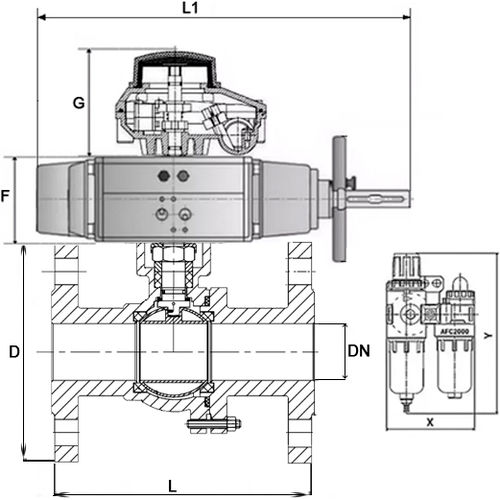

Эскиз крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 c пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4V320-08 220В, БКВ APL-210N, БПВ AFC2000 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16:
|
Эскиз деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду100 Ру16 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры пневмопривода PA-DA-105-1 двойного действия:
|
Пневмопривод DN.ru PA-DA-105-1 двойного действия |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1 двойного действия:
|
Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1 двойного действия |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры пневмораспределителя DN.ru 4V320-08 220В
|
Пневмораспределитель DN.ru 4V320-08 220В |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры блока концевых выключателей DN.ru APL-210N
|
Блок концевых выключателей DN.ru APL-210N |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основные параметры блока подготовки воздуха DN.ru AFC2000
|
Эскиз БПВ DN.ru AFC2000 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Паспорта и сертификаты
Аналоги
График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.
*Краны подобраны по следующим параметрам: Ду100, Ру16, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - пневмопривод двойного действия, водоразборный - нет, наличие колонки управления - нет
