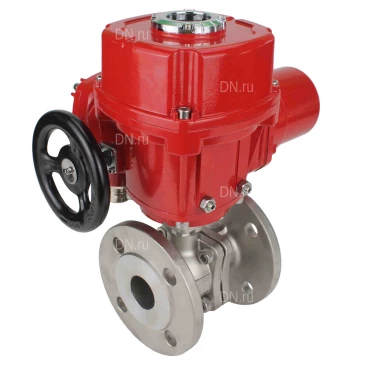

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом DN.ru QT-EX-010M-O2-380VAC-У1 взрывозащищенный, с моментной муфтой и штурвалом

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходного фланцевого

• Диаметр номинальный DN - 50 мм
• Диаметр в дюймах - 2″
• Давление номинальное PN - 16 бар
• Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Проход шара крана - полнопроходной
• Тип присоединения - Фланцевый
• Присоединение - фланцевое
• Тип управления - С электроприводом
• Управление - электропривод 380В
• Тип ISO фланца арматуры - F05, F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Уплотнение - PTFE / Фторопласт / Тефлон
• Тип устройства крана - двухходовой
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 18 мм
• Рабочая среда - вода, пар, кислоты, топливо, нейтральные среды
• Температура рабочей среды, минимальная - от -20 °C
• Температура рабочей среды, максимальная - до 200 °C
• Область применения - теплоснабжение
• Строительная длина - 150 мм
• Конструкция крана шарового - Разборный 2-х составной
• Водоразборный - нет
• Наличие спускника - нет
• Класс герметичности - A
• Цвет - серебристый
• Наличие моментной муфты - Да
• Наличие колонки управления - нет
• Кабельный ввод - водонепроницаемый G1/2
• Модель арматуры - BV3232P(2pc)-FP-F-ISO-H
• Маркировка - BV3232P(2pc)-FP-F-ISO-H QT-EX-M-O2-380VAC-У1
• Серия - BV3232P
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 16.58 кг

Изображение крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходного фланцевого

Габаритные и установочные размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходного фланцевого

• d - 50 мм
• D - 165 мм
• D1 - 125 мм
• D2 - 102 мм
• C - 20 мм
• t - 3 мм
• L - 150 мм
• H1 - 20 мм
• N-∅Z - 4-∅18 мм

Эскиз габаритов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходного фланцевого

Деталировка крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходного фланцевого

Эскиз материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду50 Ру16 полнопроходного фланцевого

Технические характеристики электропривода DN.ru QT-EX-010M-O2-380VAC-У1

• Модель привода - QT-EX-010M-O2-380VAC-У1
• Тип электропривода - четвертьоборотный
• Тип двигателя - асинхронный
• Угол поворота - 90°
• Наличие ручного дублера - штурвал
• Напряжение питания - 380В
• Кабельный ввод - водонепроницаемый G1/2
• Крутящий момент электропривода - 100 Нм
• Тип ISO фланца - F05/F07
• Время цикла (поворот на 90°) - 30 сек
• Мощность электродвигателя - 30 Вт
• Размер штока, квадрат - 17X17
• Номинальный потребляемый ток - 0.48 А
• Автоматическое отключение в случаях заклинивания - есть (моментная муфта)
• Температура окружающей среды - от -30 до +70°C
• Класс защиты корпуса - IP67
• Взрывозащита - есть
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 7.8 кг

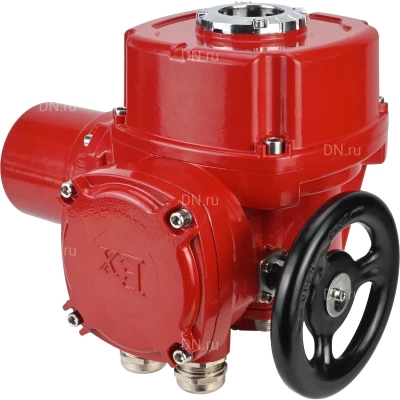

Изображение электропривода DN.ru QT-EX-010M-O2-380VAC-У1
