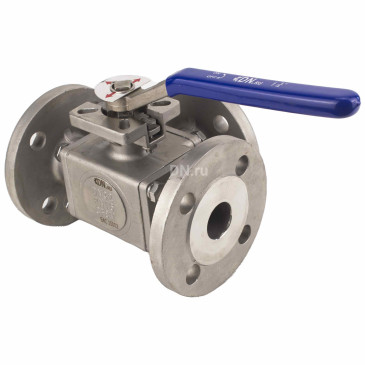

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду40 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, ISO-фланец F05/F07 квадрат 14х14, с рукояткой

Name: Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду40 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, ISO-фланец F05/F07 квадрат 14х14, с рукояткой
Brand: DN.ru
Price: 56961 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D160-36359

Бренд: DN.ru, Россия

Доступность товара: В наличии

Серия бренда: BV3232P

Присоединение: фланцевое

Класс материала корпуса: нержавеющая сталь

Диаметр условный Ду(Dn), мм: 40

Диаметр в дюймах: 1 1/2

Давление условное Ру(Pn), бар: 16

Строительная длина, мм: 220

Проход шара: полнопроходной

Рабочая среда крана: вода, пар, нефтепродукты, нейтральные среды, газообразные среды

Тип управления: ручной

Устройство крана: трехходовой

Тип трехходового крана: L

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Уплотнение шара: PTFE

Температура: 180 ℃

Применение: водоснабжение, теплоснабжение

Класс герметичности: A

Все характеристики

Арт. D160-36359

Низкая цена

56 961 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие диаметры:

Ду15 16 750 ₽Ду20 22 849 ₽Ду25 32 200 ₽Ду32 43 215 ₽Ду40 56 961 ₽Ду50 72 879 ₽Ду65 120 296 ₽Ду80 170 734 ₽Ду100 269 431 ₽

Для монтажа

шт. необходимо

x Прокладка ПОН-Б Ду40 Ру10-40 исп. А фл. ГОСТ 15180-86 - 7 ₽

x Болт стальной М16х60 ГОСТ 7798-70 - 33 ₽

x Гайка стальная М16 шестигранная весовая ГОСТ 5915-70 - 234 ₽

x Фланец воротниковый Россия Ду40 Ру40 корпус - сталь 09Г2С, тип 11, ряд 1, исполнение В, ГОСТ 33259-2015 - 1 348 ₽

Итого за комплект

4 849 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Технические параметры крана шарового DN.ru BV3232P(4pc)-FP-3WL-F-H Ду40 Ру16 полнопроходного, фланцевого, корпус - нержавеющая сталь SS316, ISO-фланец F05/F07 квадрат 14х14, с рукояткой

Номинальное давление - 16 бар
Номинальный диаметр - 40 мм
Тип присоединения - фланцевый
Рабочая среда - вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Тип управления - ручной
Применение - водоснабжение, теплоснабжение
Проход шара крана - полнопроходной
Наличие ручного дублера - нет
Наличие концевых выключателей - нет
Температура рабочей среды - от -25°С до +180°С
Присоединение - фланцевое
Датчик обратной связи - нет
Управление - рукоятка
Класс герметичности - A по ГОСТ 9544
Наличие спускника - нет
Водоразборный - нет
Тип устройства крана - трехходовой
Тип покрытия - без покрытия
Тип трехходового крана - L
Тип затвора - шаровый
Максимальный начальный крутящий момент - 31.5 Нм
Рабочий крутящий момент - 25.5 Нм
Тип ISO-фланца арматуры - F05, F07
Наличие колонки управления - нет
Серия - BV3232P
Наличие электропневматического позиционера - нет
Средний срок службы - 10 лет
Гарантия - 1 г.
Страна производитель - Россия
Вес — 11.65 кг

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду40 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, ISO-фланец F05/F07 квадрат 14х14, с рукояткой

Габариты и размеры крана шарового DN.ru BV3232P(4pc)-FP-3WL-F-H Ду40 Ру16 полнопроходного, фланцевого, корпус - нержавеющая сталь SS316, ISO-фланец F05/F07 квадрат 14х14, с рукояткой:

d - 38 мм
d1 - 88 мм
k - 110 мм
D - 150 мм
L - 220 мм
H - 108 мм
W - 215 мм
T - 16 мм
D1 - 7 мм
D2 - 9 мм
D3 - 50 мм
D4 - 70 мм
SxS - 14х14 мм
N-Z - 4–18 мм

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду40 Ру16 полнопроходной трехходовой, нержавеющая сталь SS316, фланцевый, уплотнение - PTFE, ISO-фланец F05/F07 квадрат 14х14, с рукояткой

Эскиз габаритов и размеров крана шарового DN.ru BV3232P(4pc)-FP-3WL-F-H Ду40 Ру16 полнопроходного, фланцевого, корпус - нержавеющая сталь SS316, ISO-фланец F05/F07 квадрат 14х14, с рукояткой

Таблица деталей и материалов крана шарового DN.ru BV3232P(4pc)-FP-3WL-F-H Ду40 Ру16 полнопроходного, фланцевого, корпус - нержавеющая сталь SS316, ISO-фланец F05/F07 квадрат 14х14, с рукояткой:

№ п/п	Наименование детали	Материал
1	Корпус	Нержавеющая сталь SS316
2	Шар	Нержавеющая сталь SS316
3	Уплотнение	PTFE
4	Крышка корпуса	Нержавеющая сталь SS316
5	Болт	Нержавеющая сталь SS304
6	Прокладка	PTFE
7	Гайка	Нержавеющая сталь SS304
8	Прокладка	PTFE
9	Уплотнение штока	PTFE
10	Болт	Нержавеющая сталь SS304
11	Сальник	Нержавеющая сталь SS304
12	Рукоятка	Нержавеющая сталь AISI 201
13	Шток	Нержавеющая сталь SS316

Эскиз деталей и материалов крана шарового DN.ru BV3232P(4pc)-FP-3WL-F-H Ду40 Ру16 полнопроходного, фланцевого, корпус - нержавеющая сталь SS316, ISO-фланец F05/F07 квадрат 14х14, с рукояткой
