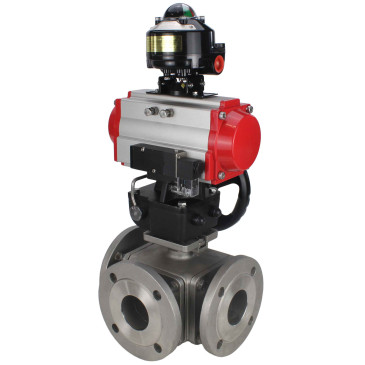

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду100 Ру16 полнопроходной, фланцевый, нержавеющая сталь SS316, ISO-фланец F10/F12, квадрат 19х19, с пневмоприводом PA-DA-105, пневмораспределителем 4M310-08 24В, БКВ APL-510N EX и дублером MON3-700-T38-ISO

Кран шаровой применяется в качестве запорной арматуры, а также для смешивания и разделения потоков рабочей среды в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Приводы пневматические DN.ru поворотные двойного действия PA-DAXXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Пневмораспределители с электромагнитным управлением имеют широкую линейку моделей и включают в себя распространенные виды переключения для трех (3/2) и пяти (5/2 и 5/3) линейных пневмораспределителей. Предназначены для использования с четвертьоборотными пневмоприводами.

Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей.

Технические параметры крана шарового DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 полнопроходного, фланцевого, нержавеющая сталь SS316, ISO-фланец F10/F12 квадрат 19х19, с пневмоприводом PA-DA-105, пневмораспределителем 4M310-08 24В, БКВ APL-510N EX и дублером MON3-700-T38-ISO

• Давление номинальное PN - 16 бар
• Диаметр номинальный DN - 100 мм
• Тип присоединения - фланцевый
• Количество болтовых отверстий на одном фланце - 8 шт
• Диаметр болтовых отверстий на одном фланце - 18 мм
• Среда - вода, пар, нефтепродукты, нейтральные среды, газообразные среды
• Тип управления - С пневмоприводом
• Применение - водоснабжение, теплоснабжение
• Проход шара крана - полнопроходной
• Температура рабочей среды - от -25°С до 180°С
• Присоединение - фланцевое
• Управление - пневмопривод двойного действия
• Класс герметичности - A по ГОСТ 9544
• Проходное сечение - 100
• Наличие спускника - нет
• Водоразборный - нет
• Тип устройства крана - трехходовой
• Наружный диаметр фланца - 220 мм
• Межцентровое расстояние отверстий фланца - 180 мм
• Диаметр соединительного выступа - 158 мм
• Высота соединительного выступа - 187 мм
• Толщина фланца - 20 мм
• Тип трехходового крана - L
• Тип затвора - шаровый
• Тип ISO-фланца арматуры - F10, F12
• Размер вала арматуры (квадрат) - 19х19 мм
• Серия - BV3232P
• Крутящий момент на валу арматуры - 157 Нм
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 1 г.
• Вес - 72.7 кг

Кран шаровой DN.ru BV3232P(4pc)-FP-3WL-F-ISO-H Ду100 Ру16 полнопроходной, фланцевый, нержавеющая сталь SS316, ISO-фланец F10/F12, квадрат 19х19, с пневмоприводом PA-DA-105, пневмораспределителем 4M310-08 24В, БКВ APL-510N EX и дублером MON3-700-T38-ISO

Габариты и размеры крана шарового DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 полнопроходного, фланцевого, нержавеющая сталь SS316, ISO-фланец F10/F12 квадрат 19х19, с пневмоприводом PA-DA-105, пневмораспределителем 4M310-08 24В, БКВ APL-510N EX и дублером MON3-700-T38-ISO:

• L - 325 мм
• ØD - 220 мм
• ØD1 - 180 мм
• ØD2 - 158 мм
• H1 - 180 мм
• A - 279 мм
• E - 134 мм

Эскиз габаритов и размеров крана шарового DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 полнопроходного, фланцевого, нержавеющая сталь SS316, ISO-фланец F10/F12 квадрат 19х19, с пневмоприводом PA-DA-105, пневмораспределителем 4M310-08 24В, БКВ APL-510N EX и дублером MON3-700-T38-ISO

Таблица деталей и материалов крана шарового DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 полнопроходного, фланцевого, нержавеющая сталь SS316, ISO-фланец F10/F12 квадрат 19х19, с пневмоприводом PA-DA-105, пневмораспределителем 4M310-08 24В, БКВ APL-510N EX и дублером MON3-700-T38-ISO:

Эскиз деталей и материалов крана шарового DN.ru BV3232P(4pc)-FP-3WL-F Ду100 Ру16 полнопроходного, фланцевого, нержавеющая сталь SS316, ISO-фланец F10/F12 квадрат 19х19, с пневмоприводом PA-DA-105, пневмораспределителем 4M310-08 24В, БКВ APL-510N EX и дублером MON3-700-T38-ISO

Технические параметры пневмопривода DN.ru PA-DA-105

• Конструкция - двойного действия
• Модель привода - PA-DA-105
• Рабочее давление привода - 8 бар
• Диапазон регулировки привода - 5°
• Крутящий момент привода - 197 Нм
• Наличие ручного дублера - есть
• Тип ISO-фланца привода - F07, F10
• Размер штока - 22х22 мм
• Датчик обратной связи - Концевые выключатели
• Бренд привода - DN.ru
• Страна производитель - Россия
• Вес пневмопривода - 6.1 кг

Пневмопривод DN.ru PA-DA-105

Габариты и размеры пневмопривода DN.ru PA-DA-105:

Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105

Таблица деталей и материалов пневмопривода DN.ru PA-DA-105:

Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105

Технические параметры пневмораспределителя DN.ru 4M310-08

• Тип пневмораспределителя - золотниковый
• Модель пневмораспределителя - 4M310-08
• Рабочее давление - 1.5 ÷ 1.8 бар
• Максимальное давление - 8 бар
• Напряжение питания - 24 В
• Рабочая среда - фильтрованный сжатый воздух
• Частота срабатывания - 5 цикл/сек

Пневмораспределитель DN.ru 4M310-08

Габариты и размеры пневмораспределителя DN.ru 4M310-08:

Эскиз габаритов и размеров пневмораспределителя DN.ru 4M310-08

Технические параметры ручного дублера DN.ru MON3-700-T38-ISO

• Модель ручного дублёра - MON3-700-T38-ISO
• Диаметр штурвала - 280 мм
• Степень защиты - IP67
• Климатическое исполнение - У,УХЛ,Т,ОМ
• Передаточное соотношение- 38:1
• Способ монтажа - горизонтальный/вертикальный
• Вес - 6.9 кг.

Ручной дублер DN.ru MON3-700-T38-ISO

Габариты и размеры ручного дублера DN.ru MON3-700-T38-ISO:

Эскиз габаритов и размеров ручного дублера DN.ru MON3-700-T38-ISO

Таблица деталей и материалов ручного дублера DN.ru MON3-700-T38-ISO:

Эскиз деталей и материалов ручного дублера DN.ru MON3-700-T38-ISO

Технические параметры блока концевых выключателей DN.ru APL-510N EX

• Модель блока концевых выключателей - APL-510N EX
• Максимальный ток концевого выключателя - 16
• Максимальное напряжение концевого выключателя - 250
• Резьба кабельного ввода - 2 x NPT 3/4″
• Сигнал управления - ON/OFF
• Взрывозащита - есть
• Степень защиты корпуса IP - IP67
• Допустимая температура окружающей среды - от -20°С до +66°С
• Срок службы - 10 лет

Блок концевых выключателей DN.ru APL-510N EX

Габариты и размеры блока концевых выключателей DN.ru APL-510N EX:

Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-510N EX
