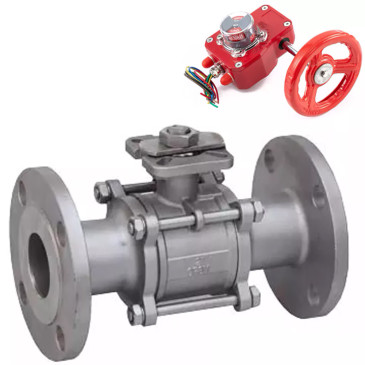

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру25 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с редуктором DN.ru HGBF RQN3-680Z с визуальным указателем положения и датчиком обратной связи

Артикул: D160-65672

Модификация

О товаре

Артикул: D160-65672
Бренд: DN.ru, Россия
Доступность товара: В наличии
Серия бренда: BV3232P(3pc)-FP-F-ISO-H Ру25/40
Присоединение: фланцевое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 100
Диаметр в дюймах: 4
Давление условное Ру(Pn), бар: 25
Строительная длина, мм: 350
Проход шара: полнопроходной
Рабочая среда крана: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
Тип управления: с редуктором
Устройство крана: двухходовой
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 150 ℃
Применение: водоснабжение, теплоснабжение, Пневматические системы
Класс герметичности: A
Все характеристики
на 2025-12-31
78 405,07
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(3pc)-FP-F-ISO-H Ру25/40 возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды), неагрессивные к материалам крана.

Редуктор DN.ru HGBF RQN3-680Z позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками.

Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду100 Ру25 с редуктором HGBF RQN3-680Z:

  • Давление номинальное PN - 25 бар
  • Диаметр номинальный DN - 100 мм
  • Тип присоединения - фланцевый
  • Количество болтовых отверстий на одном фланце - 8 шт.
  • Диаметр болтовых отверстий на одном фланце - 22 мм
  • Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
  • Тип управления - с редуктором
  • Применение - водоснабжение, теплоснабжение, Пневматические системы
  • Проход шара крана - полнопроходной
  • Температура рабочей среды - от -20°С до 150°С
  • Присоединение - фланцевое
  • Датчик обратной связи - нет
  • Управление - редуктор
  • Класс герметичности - A по ГОСТ 9544
  • Водоразборный - нет
  • Тип устройства крана - двухходовой
  • Тип ISO-фланца арматуры - F07, F10
  • Размер вала арматуры (квадрат) - 19х19 мм
  • Серия - BV3232P(3pc)-FP-F-ISO-H Ру25/40
  • Страна производитель - Россия
  • Срок службы - 10 лет
  • Вес - 32.9 кг
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру25 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с редуктором DN.ru HGBF RQN3-680Z с визуальным указателем положения и датчиком обратной связи

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду100 Ру25 с редуктором HGBF RQN3-680Z

Габаритные и установочные размеры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду100 с редуктором HGBF RQN3-680Z:

  • Dn - 100 мм
  • L - 350 мм
  • D - 235 мм
  • E - 108 мм
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру25 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с редуктором DN.ru HGBF RQN3-680Z с визуальным указателем положения и датчиком обратной связи

Эскиз крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду100 с редуктором HGBF RQN3-680Z

Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду100 Ру25:

№ п/п Наименование детали Количество, шт Материал
1 Фланцевая часть 2 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2 Шпилька 4/6/8 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Гайка 8/12/16 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4 Прокладка 8/12/16 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5 Уплотнение 2 PTFE
6 Шар 1 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Корпус 1 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
8 Упорная подушка 1 PTFE
9 Шток 1 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10 Набивка 3 PTFE
11 Кольцо упорное 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12 Винт позиционирующий 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13 Подвижная крышка 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14 Болт позиционирующий 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
15 Гайка шестигранная 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10)
16 Рукоятка 1 нержавеющая сталь SS 201 (аналог 12Х15Г9НД) + ПВХ
17 Блокировочный стопор 1 нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру25 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с редуктором DN.ru HGBF RQN3-680Z с визуальным указателем положения и датчиком обратной связи

Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду100 Ру25

Технические параметры редуктора DN.ru HGBF RQN3-680Z:

  • Модель редуктора - HGBF RQN3-680Z
  • Длина редуктора - 190 мм
  • Ширина редуктора - 140 мм
  • Высота редуктора - 108 мм
  • Крутящий момент - 680 Нм
  • Угол поворота редуктора - 90°
  • Вес - 3.9 кг.
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру25 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с редуктором DN.ru HGBF RQN3-680Z с визуальным указателем положения и датчиком обратной связи

Редуктор DN.ru HGBF RQN3-680Z

Таблица деталей и материалов редуктора DN.ru HGBF RQN3-680Z:

№ п/п Детали Материал
1 Прозрачная крышка индикатора поликарбонат
2 Винт сталь нержавеющая 304
3 Винт сталь нержавеющая 304
4 Крышка алюминиевый сплав ADC 12
5 Червячное колесо ковкий чугун QT450
6 Регулировочный винт сталь нержавеющая 304
7 Червячный вал сталь 45
8 Заглушка NBR
9 Втулка полимер PZ2175
10 Подшипник легированная сталь
11 Корпус алюминиевый сплав ADC 12
12 Подшипник легированная сталь
13 Сальник резина
14 Шайба сталь нержавеющая 304
15 Винт сталь нержавеющая 304
16 Ось сталь 45
17 Концевой выключатель -
18 Уплотнительное кольцо NBR
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду100 Ру25 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с редуктором DN.ru HGBF RQN3-680Z с визуальным указателем положения и датчиком обратной связи

Эскиз деталей и материалов редуктора DN.ru HGBF RQN3-680Z

Аналоги

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду100, Ру25, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - редуктор, водоразборный - нет, наличие колонки управления - нет
