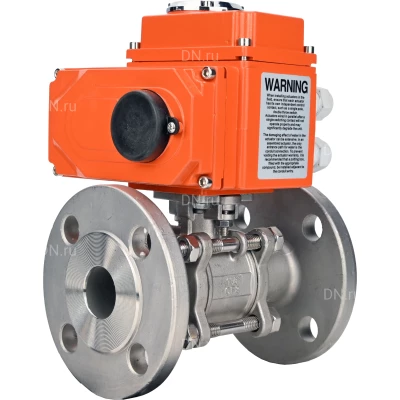

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду50 Ру40 фланцевый, полнопроходной, трехсоставной, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом DN.ru QT-N-005EM-O1-24VDC-У1 HARK

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду50 Ру40

• Диаметр номинальный DN - 50 мм
• Диаметр в дюймах - 2″
• Давление номинальное PN - 40 бар
• Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Проход шара крана - полнопроходной
• Тип присоединения - Фланцевый
• Присоединение - фланцевое
• Тип управления - С электроприводом
• Управление - Электропривод 24В
• Тип ISO фланца арматуры - F05, F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Уплотнение - PTFE / Фторопласт / Тефлон
• Тип устройства крана - двухходовой
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 18 мм
• Рабочая среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
• Температура рабочей среды, минимальная - от -20 °C
• Температура рабочей среды, максимальная - до 180 °C
• Область применения - водоснабжение, теплоснабжение, Пневматические системы
• Строительная длина - 230 мм
• Способ монтажа - горизонтальный/вертикальный
• Конструкция крана шарового - Разборный 3-х составной
• Водоразборный - нет
• Класс герметичности - A
• Цвет - серый
• Наличие моментной муфты - нет
• Наличие колонки управления - нет
• Кабельный ввод - гермоввод 2xM18
• Модель арматуры - BV3232P(3pc)-FP-F-ISO-H
• Маркировка - BV3232P(3pc)-FP-F-ISO-H QT-N-EM-O1-24VDC-У1 HARK
• Серия - BV3232P
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 11.885 кг

Изображение крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду50 Ру40

Габаритные и установочные размеры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду50 Ру40

• d - 50 мм
• D - 165 мм
• D1 - 125 мм
• D2 - 102 мм
• W - 19 мм
• f - 3 мм
• L±1.5 - 230 мм
• H - 125.5 мм
• Z-øM - 4-ø18

Эскиз габаритов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду50 Ру40

Деталировка крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду50 Ру40

Эскиз материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду50 Ру40

Технические характеристики электропривода DN.ru QT-N-005EM-O1-24VDC-У1 HARK

• Модель привода - QT-N-005EM-O1-24VDC-У1 HARK
• Тип электропривода - четвертьоборотный
• Тип двигателя - асинхронный
• Угол поворота - 90°
• Наличие ручного дублера - Шестигранник
• Материал корпуса - алюминиевый сплав с эпоксидным порошковым покрытием
• Материал вала - легированная сталь
• Напряжение питания - 24В
• Кабельный ввод - гермоввод 2xM18
• Крутящий момент электропривода - 50 Нм
• Тип ISO фланца - F05/F07
• Время цикла (поворот на 90°) - 13 сек
• Мощность электродвигателя - 10 Вт
• Макс.размер вала арматуры - 14x14
• Номинальный потребляемый ток - 3 А
• Автоматическое отключение в положениях "открыто", "закрыто" и в случаях заклинивания - 2 концевых выключателя + 2 дополнительных выключателя (сухой контакт)
• Температура окружающей среды - от -20 до +70°C
• Класс защиты корпуса - IP67
• Взрывозащита корпуса - нет
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 3,6 кг

Изображение электропривода DN.ru QT-N-005EM-O1-24VDC-У1 HARK

Деталировка электропривода DN.ru QT-N-005EM-O1-24VDC-У1 HARK

Эскиз деталировки электропривода DN.ru QT-N-005EM-O1-24VDC-У1 HARK
