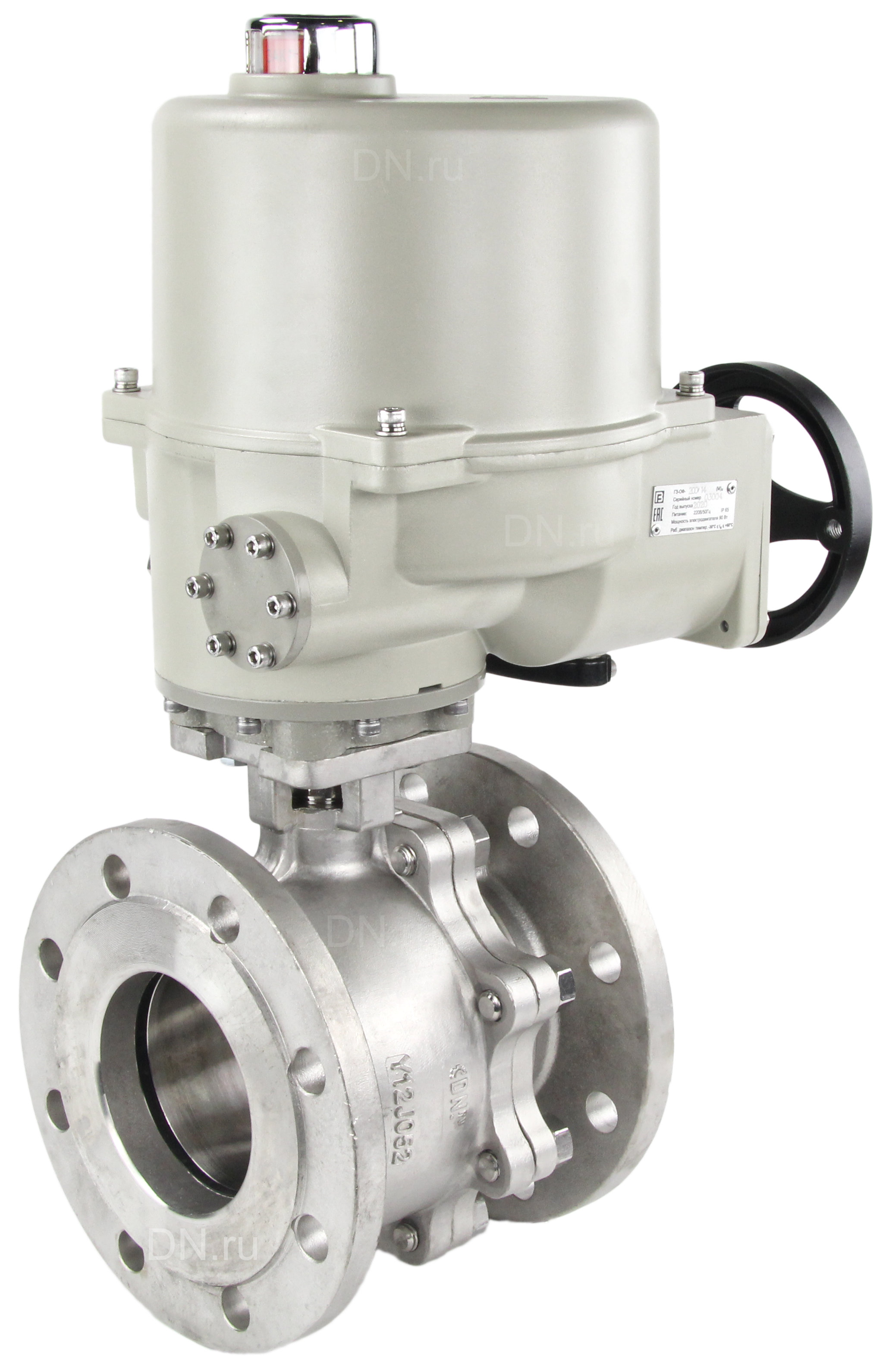

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-R Ду250 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с электроприводом 1-оборотным ГЗ-ОФ-1200/30 220В

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-R Ду250 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с электроприводом 1-оборотным ГЗ-ОФ-1200/30 220В
Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.
Модификация
О товаре
Артикул: D160-49323
Бренд: DN.ru, Россия
Серия бренда: BV3232P(2pc)-FP-F-R-ISO
Присоединение: фланцевое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: Ду250
Диаметр в дюймах: 10
Давление условное Ру(Pn), бар: 16 бар
Строительная длина, мм: 450
Проход шара: полнопроходной
Рабочая среда крана: вода, воздух, нейтральные среды
Тип управления: С электроприводом
Устройство крана: двухходовой
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Уплотнение шара: PTFE
Температура: 150 ℃
Применение: водоснабжение, промышленность, Системы отопления
Класс герметичности: A
Все характеристики
Арт. D160-49323
Низкая цена
523 250 на 2024-12-31
$  ?
Запросить остатки
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Характеристики

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Однооборотные электроприводы с двухсторонней муфтой ограничения крутящего момента типа ГЗ-ОФ общего назначения применяются для управления запорной и запорнорегулирующей промышленной трубопроводной арматурой, устанавливаемой в помещениях, под навесом и на открытом воздухе. Электроприводы типа ГЗ-ОФ относятся к классу ремонтируемых изделий.

Технические параметры крана шаровогоDN.ru BV3232P(2pc)-FP-F-R-ISO Ду250 Ру16 полнопроходного фланцевого, корпус - нержавеющая сталь 316, с электроприводом 1-оборотным ГЗ-ОФ-1200/30 220В:

  • Давление номинальное PN - 16 бар
  • Диаметр номинальный DN - 250 мм
  • Тип присоединения - фланцевый
  • Количество болтовых отверстий на одном фланце - 12 шт.
  • Диаметр болтовых отверстий на одном фланце - 26 мм
  • Среда - вода, воздух, нейтральные среды
  • Тип управления - С электроприводом
  • Применение - водоснабжение, промышленность, Системы отопления
  • Проход шара крана - полнопроходной
  • Температура рабочей среды - от -29°С до 150°С
  • Цвет - серый
  • Присоединение - фланцевое
  • Датчик обратной связи - нет
  • Управление - электропривод 220В
  • Взрывозащита - нет
  • Класс герметичности - A по ГОСТ 9544
  • Водоразборный - нет
  • Тип устройства крана - двухходовой
  • Тип ISO-фланца арматуры - F14, F12
  • Размер вала арматуры (квадрат) - 27х27 мм
  • Серия - BV3232P(2pc)-FP-F-R-ISO
  • Страна производитель - Россия
  • Гарантия - 1 г.
  • Срок службы - 10 лет
  • Вес - 206 кг
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-R Ду250 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с электроприводом 1-оборотным ГЗ-ОФ-1200/30 220В

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-R Ду250 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с электроприводом 1-оборотным ГЗ-ОФ-1200/30 220В

Габариты и размеры крана шаровогоDN.ru BV3232P(2pc)-FP-F-R-ISO Ду250 Ру16 полнопроходного фланцевого, корпус - нержавеющая сталь 316, с электроприводом 1-оборотным ГЗ-ОФ-1200/30 220В:

  • DN - 250 мм
  • Н - 296 мм
  • L - 450 мм
  • D - 405 мм
  • D1 - 355 мм
  • D2 - 320 мм
  • Б - 554 мм
  • А - 287 мм
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-R Ду250 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с электроприводом 1-оборотным ГЗ-ОФ-1200/30 220В

Эскиз габаритов и размеров крана шаровогоDN.ru BV3232P(2pc)-FP-F-R-ISO Ду250 Ру16 полнопроходного фланцевого, корпус - нержавеющая сталь 316, с электроприводом 1-оборотным ГЗ-ОФ-1200/30 220В

Таблица деталей и материалов крана шаровогоDN.ru BV3232P(2pc)-FP-F-R-ISO Ду250 Ру16 полнопроходного фланцевого, корпус - нержавеющая сталь 316, с электроприводом 1-оборотным ГЗ-ОФ-1200/30 220В:

№ п/п Детали Материал
1 Корпус сталь нержавеющая 316
2 Прокладка сталь нержавеющая 316+графит
3 Крышка сталь нержавеющая 316
4 Гайка нержавеющая сталь ASTM A193 Gr.B8M Cl2
5 Болт нержавеющая сталь ASTM A193 Gr.B8M Cl2
6 Уплотнение шара PTFE
7 Шар сталь нержавеющая 316
8 Шток сталь нержавеющая 316
9 Упорная подушка PTFE
10 Уплотнение штока PTFE
11 Сальниковое уплотнение сталь нержавеющая 316
12 Болт нержавеющая сталь ASTM A193 Gr.B8M Cl2
13 Опорная рама сталь нержавеющая 304
14 Прокладка сталь нержавеющая 304
15 Шпилька нержавеющая сталь ASTM A193 Gr.B8M Cl2
16 Гайка нержавеющая сталь ASTM A193 Gr.B8M Cl2
17 Амортизирующая прокладка сталь нержавеющая
18 Шпилька нержавеющая сталь ASTM A193 Gr.B8M Cl2
19 Гайка нержавеющая сталь ASTM A193 Gr.B8M Cl2
20 Зубчатая передача сталь 45
22 Винт нержавеющая сталь ASTM A193 Gr.B8M Cl2
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-R Ду250 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с электроприводом 1-оборотным ГЗ-ОФ-1200/30 220В

Эскиз деталей и материалов крана шаровогоDN.ru BV3232P(2pc)-FP-F-R-ISO Ду250 Ру16 полнопроходного фланцевого, корпус - нержавеющая сталь 316, с электроприводом 1-оборотным ГЗ-ОФ-1200/30 220В

Технические параметры электропривода 1 ГЗ-ОФ 220В:

  • Тип электропривода - Однооборотный
  • Модель электропривода - 1 ГЗ-ОФ 220В
  • Тип ISO-фланца электропривода - F10, F14, F12, F16
  • Напряжение питания - 220 В
  • Максимальный диаметр штока арматуры - 22х22, 27х27, 36х36, 32х32, 24х24 мм
  • Наличие ручного дублера - Маховик
  • Угол поворота выходного вала электропривода - 90°
  • Время цикла открытия/закрытия - 30 сек.
  • Концевые выключатели - нет
  • Вес электропривода - 56 кг
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-R Ду250 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с электроприводом 1-оборотным ГЗ-ОФ-1200/30 220В

Электропривод 1 ГЗ-ОФ 220В

Габариты и размеры электропривода 1 ГЗ-ОФ 220В:

  • А - 287 мм
  • Б - 554 мм
  • В - 110 мм
  • Г - 400 мм
  • Д - 330 мм
  • Е - 196 мм
  • Ж - 254 мм
  • З - 156 мм
  • И - 111 мм
  • К - 86 мм
  • Л - 347 мм
  • М - 28 мм
  • Н - 20 мм
  • О - 15 мм
  • П - 110 мм
  • Р - 49 мм
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-R Ду250 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с электроприводом 1-оборотным ГЗ-ОФ-1200/30 220В

Эскиз габаритов и размеров электропривода 1 ГЗ-ОФ 220В

Устройство электропривода 1 ГЗ-ОФ 220В:

№ п/п Детали
1 Электродвигатель
2 Прямозубая цилиндрическая шестерня
3 Крышка
4 Моментная муфта
6 Ограничитель хода выходного вала
9 Механический упор открытия
10 Механический упор закрытия
11 Червячный редуктор
12 Тарельчатая пружина
13 Червячный редуктор маховика ручного дублера
15 Выходной вал
16 Червячный редуктор
18 Планетарная передача
19 Червячный редуктор маховика ручного дублера
20 Муфта сцепления
22 Клеммные колодки контактных соединений
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-R Ду250 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с электроприводом 1-оборотным ГЗ-ОФ-1200/30 220В

Эскиз устройство электропривода 1 ГЗ-ОФ 220В

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду250, Ру16, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - электропривод 220В, водоразборный - нет

Краны шаровые по выборке: Ду250, Ру16, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - электропривод 220в, водоразборный - нет , тип товара кран шаровой - Кран
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-R Ду250 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с электроприводом 1-оборотным ГЗ-ОФ-1200/30 220В
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-R Ду250 Ру16 полнопроходной двухходовой, нержавеющая сталь 316, фланцевый, уплотнение - PTFE, с электроприводом 1-оборотным ГЗ-ОФ-1200/30 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 250 мм
Давление номинальное: 16 бар
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 450 мм
Уплотнение: PTFE
Среда: вода, воздух, нейтральные среды
Температура: 150 °C
Вес: 206.00 кг
