Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-083, пневмораспределителем 4V320-08 220В NAMUR, БПВ AFC2000 и ручным дублером MON1-250-T26-ISO

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Технические характеристики крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50 Ру40

• Диаметр номинальный DN - 50 мм
• Диаметр в дюймах - 2″
• Давление номинальное PN - 40 бар
• Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Проход шара крана - полнопроходной
• Тип присоединения - фланцевый
• Присоединение - фланцевое
• Тип управления - С пневмоприводом
• Управление - пневмопривод двойного действия
• Тип ISO фланца арматуры - F05, F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Уплотнение - PTFE / Фторопласт / Тефлон
• Тип устройства крана - двухходовой
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 18 мм
• Рабочая среда - вода, нефтепродукты, нейтральные среды
• Температура рабочей среды, минимальная - от -20 °C
• Температура рабочей среды, максимальная - до 150 °C
• Область применения - водоснабжение, теплоснабжение
• Строительная длина - 150 мм
• Коэффициент пропускной способности - 409.44 м3/ч
• Конструкция крана шарового - Разборный 2-х составной
• Водоразборный - нет
• Наличие концевых выключателей - нет
• Наличие спускника - нет
• Класс герметичности - A
• Крутящий момент на валу арматуры - 45 Нм
• Цвет - серый
• Наличие пневмораспределителя - есть
• Наличие блока подготовки воздуха - есть
• Наличие электропневматического позиционера - нет
• Наличие колонки управления - нет
• Модель арматуры - BV3232P(2pc)-FP-F-ISO-H WDVF
• Маркировка - BV3232P(2pc)-FP-F-ISO-H WDVF с PA-DA, 4V320-08 220В NAMUR, MON, AFC2000
• Серия - BV3232P
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 15.345 кг

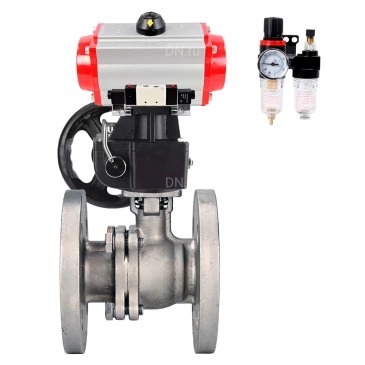

Изображение крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50 Ру40

Габаритные и установочные размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50 Ру40

• d - 50 мм
• D - 165 мм
• L - 150 мм
• L1 - 204 мм
• F - 128.7 мм
• E - 120 мм
• X - 88 мм
• Y - 162 мм

Эскиз габаритов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50 Ру40

Деталировка крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50 Ру40

Эскиз материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H WDVF Ду50 Ру40

Технические параметры пневмопривода DN.ru PA-DA-083 двойного действия

• Бренд - DN.ru
• Тип пневмопривода - двойного действия
• Номинальное давление - 12 бар
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - сжатый воздух
• Температура рабочей среды минимальная: от -20 °C
• Температура рабочей среды максимальная: до +80 °C
• Крутящий момент - 94 Нм
• Тип ISO-фланца - F05, F07
• Размер штока - 17х17 мм
• Угол поворота -90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Максимальный диаметр частиц рабочей среды - ≤30 мкм2
• Вес - 3.1 кг

Видео пневмопривода DN.ru PA-DA-083 двойного действия

Деталировка пневмопривода DN.ru PA-DA-083 двойного действия

Эскиз деталировки пневмопривода DN.ru PA-DA-083 двойного действия

Технические параметры блока подготовки воздуха DN.ru AFC2000

• Диаметр присоединения - 1/4″
• Способ монтажа - вертикальный
• Давление номинальное - 10 бар
• Среда - воздух
• Температура рабочей среды - от -5 до 60 °C
• Рабочее давление - 8 бар
• Рабочее давление минимальное - 0.5 бар
• Рабочее давление максимальное - 10 бар
• Размер фильтруемых частиц - 40 мкм
• Страна производитель - Россия
• Бренд - DN.ru
• Вес - 0.395 кг

Видео блока подготовки воздуха DN.ru AFC2000

Технические параметры пневмораспределителя DN.ru 4V320-08 NAMUR AC220V

• Модель пневмораспределителя - 4V320-08 NAMUR AC220V
• Тип пневмораспределителя - Золотниковый
• Схема работы пневмораспределителя - 5/2 – 5 рабочих линий; 2 позиции
• Резьба рабочих портов - 1/4″
• Материал корпуса - алюминевый сплав, технополимер
• Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм)
• Давление номинальное - 12 бар
• Рабочее давление пневмопривода - от 1.5 до 8 бар
• Напряжение питания - 220В
• Номинальная мощность - 4.5 ВА
• Температура рабочей среды - от -5 до 50 °C
• Управление - двустороннее электромагнитное
• Наличие ручного дублера - нет
• Степень защиты корпуса IP - 65
• Взрывозащита - нет
• Частота срабатывания пневмораспределителя - 5 циклов в секунду
• Средний ресурс циклов - 20000000
• Страна производитель - Россия
• Бренд - DN.ru
• Гарантия - 1 г.
• Вес - 1.2 кг

Видео пневмораспределителя DN.ru 4V320-08 NAMUR AC220V

Технические параметры ручного дублера DN.ru MON1-250-T26-ISO

• Бренд - DN.ru
• Модель - MON1-250-T26-ISO
• Наличие концевых выключателей - нет
• Диаметр штурвала - 180 мм
• Передаточное отношение - 26:1
• Угол поворота - 90°
• Диапазон регулировки: 0 – 90°
• Степень защиты - IP67
• Крутящий момент - 250 Нм
• Тип ISO-фланца - F05, F07
• Размер штока - 14х14 мм
• Применение - водоснабжение, теплоснабжение, пожаротушение, отопление
• Среда - масла, сжатый воздух, неагрессивные газы
• Температура рабочей среды минимальная - от -20 °C
• Температура рабочей среды максимальная - до +80 °C
• Гарантия - 12 мес
• Страна производитель - Россия
• Вес - 3 кг

Видео ручного дублера DN.ru MON1-250-T26-ISO

Деталировка ручного дублера DN.ru MON1-250-T26-ISO

Эскиз деталировки ручного дублера DN.ru MON1-250-T26-ISO
