Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом DN.ru QT-N-005EM-O1-24VDC-У1 HARK

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом DN.ru QT-N-005EM-O1-24VDC-У1 HARK
Артикул: D160-78611

Модификация

О товаре

Артикул: D160-78611
Бренд: DN.ru
Страна производитель: Россия
Доступность товара: В наличии
Серия бренда: BV3232P
Присоединение: фланцевое
Класс материала корпуса: нержавеющая сталь
Диаметр условный Ду(Dn), мм: 40
Диаметр в дюймах: 1 1/2
Давление условное Ру(Pn), бар: 16
Строительная длина, мм: 140
Проход шара: полнопроходной
Рабочая среда крана: вода, пар, нефтепродукты, нейтральные среды
Тип управления: С электроприводом
Устройство крана: двухходовой
Тип присоединения: фланцевый
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Уплотнение шара: PTFE / Фторопласт / Тефлон
Температура: 200 ℃
Применение: водоснабжение, теплоснабжение, пароснабжение
Класс герметичности: A
Все характеристики
на 2026-12-31
59 418,88
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру16 полнопроходного фланцевого

  • Диаметр номинальный DN - 40 мм
  • Диаметр в дюймах - 1 1/2″
  • Давление номинальное PN - 16 бар
  • Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
  • Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
  • Проход шара крана - полнопроходной
  • Тип присоединения - фланцевый
  • Присоединение - фланцевое
  • Тип управления - С электроприводом
  • Управление - Электропривод 24В
  • Тип ISO фланца арматуры - F05, F07
  • Размер вала арматуры (квадрат) - 14х14 мм
  • Уплотнение - PTFE / Фторопласт / Тефлон
  • Тип устройства крана - двухходовой
  • Количество болтовых отверстий на фланце - 4 шт
  • Диаметр болтовых отверстий на фланце - 18 мм
  • Рабочая среда - вода, пар, нефтепродукты, нейтральные среды
  • Температура рабочей среды, минимальная - от -20 °C
  • Температура рабочей среды, максимальная - до 200 °C
  • Область применения - водоснабжение, теплоснабжение, пароснабжение
  • Строительная длина - 140 мм
  • Конструкция крана шарового - Разборный 2-х составной
  • Водоразборный - нет
  • Наличие концевых выключателей - есть
  • Наличие спускника - нет
  • Класс герметичности - A
  • Цвет - серебристый
  • Наличие колонки управления - нет
  • Кабельный ввод - гермоввод 2xM18
  • Модель арматуры - BV3232P(2pc)-FP-F-ISO-H
  • Маркировка - BV3232P(2pc)-FP-F-ISO-H QT-N-EM-O1-24VDC-У1 HARK
  • Серия - BV3232P
  • Бренд - DN.ru
  • Страна производитель - Россия
  • Срок службы - 10 лет
  • Гарантия - 12 мес.
  • Вес - 10.09 кг
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом DN.ru QT-N-005EM-O1-24VDC-У1 HARK

Изображение крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру16 полнопроходного фланцевого

Габаритные и установочные размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру16 полнопроходного фланцевого

  • d - 38 мм
  • D - 150 мм
  • D1 - 110 мм
  • D2 - 88 мм
  • C - 18 мм
  • t - 3 мм
  • L - 140 мм
  • H1 - 17 мм
  • N-∅Z - 4-∅18 мм
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом DN.ru QT-N-005EM-O1-24VDC-У1 HARK

Эскиз габаритов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру16 полнопроходного фланцевого

Деталировка крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру16 полнопроходного фланцевого

№НаименованиеМатериал
1Фланцевый элементнержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
2Болтынержавеющая сталь А320 В8 (аналог 08Х18Н10)
3Гайкисталь A194 8 (аналог 35ХМ)
4Промежуточная прокладкаPTFE
5Корпус клапананержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2)
6Шарнержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7СедлоPTFE
8Электростатическое устройствонержавеющая сталь AISI 304 (аналог 08Х18Н10)
9Штокнержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
10Толкательная прокладкаPTFE
11Уплотнительное кольцоNBR
12НаполнительPTFE
13Сжимное кольцонержавеющая сталь AISI 304 (аналог 08Х18Н10)
14Шестигранная гайкасталь A194 8 (аналог 35ХМ)
15Противоослабляющая крышканержавеющая сталь AISI 304 (аналог 08Х18Н10)
16Установочные винтысталь A194 8 (аналог 35ХМ)
18Шестигранная гайкасталь A194 8 (аналог 35ХМ)
Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с электроприводом DN.ru QT-N-005EM-O1-24VDC-У1 HARK

Эскиз материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру16 полнопроходного фланцевого

Технические характеристики электропривода DN.ru QT-N-005EM-O1-24VDC-У1 HARK

  • Модель привода - QT-N-005EM-O1-24VDC-У1 HARK
  • Тип электропривода - четвертьоборотный
  • Тип двигателя - асинхронный
  • Угол поворота - 90°
  • Наличие ручного дублера - Шестигранник
  • Материал корпуса - алюминиевый сплав с эпоксидным порошковым покрытием
  • Материал вала - легированная сталь
  • Напряжение питания - 24В
  • Кабельный ввод - гермоввод 2xM18
  • Крутящий момент электропривода - 50 Нм
  • Тип ISO фланца - F05/F07
  • Время цикла (поворот на 90°) - 13 сек
  • Мощность электродвигателя - 10 Вт
  • Макс.размер вала арматуры - 14x14
  • Номинальный потребляемый ток - 3 А
  • Автоматическое отключение в положениях "открыто", "закрыто" и в случаях заклинивания - 2 концевых выключателя + 2 дополнительных выключателя (сухой контакт)
  • Температура окружающей среды - от -20 до +70°C
  • Класс защиты корпуса - IP67
  • Взрывозащита корпуса - нет
  • Бренд - DN.ru
  • Страна производитель - Китай
  • Вес - 3,6 кг

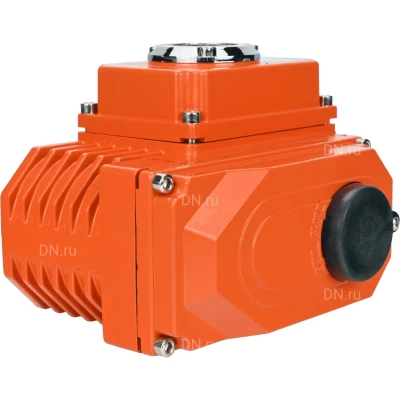

Изображение электропривода DN.ru QT-N-005EM-O1-24VDC-У1 HARK

Изображение электропривода DN.ru QT-N-005EM-O1-24VDC-У1 HARK

Деталировка электропривода DN.ru QT-N-005EM-O1-24VDC-У1 HARK

№Наименование детали
1Индикатор положения
2Верхняя крышка
3Плата управления
4Конденсатор
5Нажимные кулачки
6Выходной вал с червячным колесом
7Корпус
8Ограничители хода выходного вала
9Червячный вал
10Электродвигатель
11Редуктор
12Крышка редуктора
Эскиз деталировки электропривода DN.ru QT-N-005EM-O1-24VDC-У1 HARK

Эскиз деталировки электропривода DN.ru QT-N-005EM-O1-24VDC-У1 HARK
