Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду125 Ру16, 24х24, фланцевый, полнопроходной, нержавеющая сталь SS316, уплотнение - PTFE, с пневмоприводом PA-SA-160, пневмораспределителем 4V320-08 220В, БКВ APL-410N EX, БПВ AFC2000

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Технические характеристики крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду125 Ру16 полнопроходного, 24х24

• Диаметр номинальный DN - 125 мм
• Диаметр в дюймах - 5″
• Давление номинальное PN - 16 бар
• Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Проход шара крана - полнопроходной
• Тип присоединения - фланцевый
• Присоединение - фланцевое
• Тип управления - С пневмоприводом
• Управление - пневмопривод с возвратными пружинами
• Тип ISO фланца арматуры - F10, F12
• Размер вала арматуры (квадрат) - 24х24
• Уплотнение - PTFE / Фторопласт / Тефлон
• Тип устройства крана - двухходовой
• Количество болтовых отверстий на фланце - 8 шт
• Диаметр болтовых отверстий на фланце - 18 мм
• Рабочая среда - вода, нефтепродукты, нейтральные среды
• Температура рабочей среды, минимальная - от -20 °C
• Температура рабочей среды, максимальная - до 200 °C
• Область применения - водоснабжение, теплоснабжение
• Строительная длина - 325 мм
• Способ монтажа - горизонтальный/вертикальный
• Конструкция крана шарового - Разборный 2-х составной
• Водоразборный - нет
• Наличие концевых выключателей - есть
• Наличие спускника - нет
• Класс герметичности - A
• Крутящий момент на валу арматуры - 250 Нм
• Цвет - серебристый
• Наличие пневмораспределителя - есть
• Наличие блока подготовки воздуха - есть
• Наличие электропневматического позиционера - нет
• Наличие колонки управления - нет
• Кабельный ввод - 2 x NPT1/2"
• Модель арматуры - BV3232P(2pc)-FP-F-ISO-H
• Маркировка - BV3232P(2pc)-FP-F-ISO-H PA-SA 4V320-08 220В APL-410N Ex AFC2000
• Серия - BV3232P
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 58.695 кг

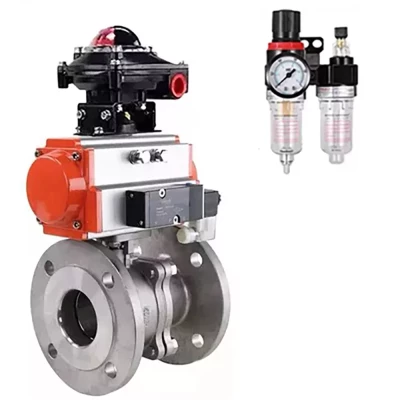

Изображение крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду125 Ру16 полнопроходного, 24х24

Габаритные и установочные размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду125 Ру16 полнопроходного, 24х24

• d - 122 мм
• d4 - 190 мм
• K - 210 мм
• D - 250 мм
• C - 3 мм
• T - 22 мм
• L - 325 мм
• H - 206 мм
• S - 27х27 мм
• N - 8 шт
• ØZ - 18 мм

Эскиз габаритов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду125 Ру16 полнопроходного, 24х24

Деталировка крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду125 Ру16 полнопроходного, 24х24

Эскиз материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду125 Ру16 полнопроходного, 24х24

Технические параметры пневмопривода DN.ru PA-SA-160 с возвратными пружинами

• Бренд - DN.ru
• Тип пневмопривода - с возвратными пружинами
• Количество пружин - 10 шт
• Номинальное давление - 12 бар
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - сжатый воздух
• Температура рабочей среды минимальная - от -20 °C
• Температура рабочей среды максимальная - до +80 °C
• Крутящий момент - 279 Нм
• Тип ISO-фланца - F10, F12
• Размер штока - 27х27 мм
• Угол поворота - 90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Максимальный диаметр частиц рабочей среды - ≤30 мкм2
• Вес - 24 кг

Видео пневмопривода DN.ru PA-SA-160 с возвратными пружинами

Деталировка пневмопривода DN.ru PA-SA-160 с возвратными пружинами

Эскиз деталировки пневмопривода DN.ru PA-SA-160 с возвратными пружинами

Технические характеристики блока концевых выключателей DN.ru APL-410N EX взрывозащищенного

• Модель БКВ - APL-410N EX
• Напряжение питания - 250В
• Материал корпуса - Литьевой алюминий
• Степень защиты корпуса - IP65
• Температура рабочей среды минимальная: от -25 °C
• Температура рабочей среды максимальная: до 80 °C
• Номинальный потребляемый ток - 10 А
• Взрывозащита - есть
• Кабельный ввод - 2 x NPT1/2"
• Бренд - DN.ru
• Срок службы - 10 лет
• Страна производитель - Россия
• Вес - 1.1 кг

Видео блока концевых выключателей DN.ru APL-410N EX взрывозащищенного

Деталировка блока концевых выключателей DN.ru APL-410N EX взрывозащищенного

Эскиз деталировки блока концевых выключателей DN.ru APL-410N EX взрывозащищенного

Технические параметры пневмораспределителя DN.ru 4V320-08 NAMUR AC220V

• Модель пневмораспределителя - 4V320-08 NAMUR AC220V
• Тип пневмораспределителя - Золотниковый
• Схема работы пневмораспределителя - 5/2 – 5 рабочих линий; 2 позиции
• Резьба рабочих портов - 1/4″
• Материал корпуса - алюминевый сплав, технополимер
• Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм)
• Давление номинальное - 12 бар
• Рабочее давление пневмопривода - от 1.5 до 8 бар
• Напряжение питания - 220В
• Номинальная мощность - 4.5 ВА
• Температура рабочей среды - от -5 до 50 °C
• Управление - двустороннее электромагнитное
• Наличие ручного дублера - нет
• Степень защиты корпуса IP - 65
• Взрывозащита - нет
• Частота срабатывания пневмораспределителя - 5 циклов в секунду
• Средний ресурс циклов - 20000000
• Страна производитель - Россия
• Бренд - DN.ru
• Гарантия - 1 г.
• Вес - 1.2 кг

Видео пневмораспределителя DN.ru 4V320-08 NAMUR AC220V
