Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16 полнопроходной, фланцевый, с пневмоприводом PA-DA-083, ручным дублером MON2-450-T28-ISO и электропневматическим поворотным позиционером YT-1000RSN с обратной связью

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Технические характеристики крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16 с пневмоприводом PA-DA-083, ручным дублером MON2-450-T28-ISO и позиционером YT-1000RSN с обратной связью

• Диаметр номинальный DN - 65 мм
• Диаметр в дюймах - 2 1/2″
• Давление номинальное PN - 16 бар
• Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Проход шара крана - полнопроходной
• Тип присоединения - Фланцевый
• Присоединение - фланцевое
• Тип управления - С пневмоприводом
• Управление - пневмопривод двойного действия
• Тип ISO фланца арматуры - F07, F10
• Размер вала арматуры (квадрат) - 17х17 мм
• Уплотнение - PTFE / Фторопласт / Тефлон
• Тип устройства крана - двухходовой
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 18 мм
• Рабочая среда - вода, нефтепродукты, нейтральные среды
• Температура рабочей среды, минимальная - от -20 °C
• Температура рабочей среды, максимальная - до 200 °C
• Область применения - теплоснабжение
• Строительная длина - 170 мм
• Способ монтажа - горизонтальный/вертикальный
• Конструкция крана шарового - Разборный 2-х составной
• Водоразборный - нет
• Наличие концевых выключателей - нет
• Датчик обратной связи - 4-20 мА
• Наличие спускника - нет
• Класс герметичности - A
• Крутящий момент на валу арматуры - 50 Нм
• Цвет - серебристый
• Наличие пневмораспределителя - нет
• Наличие блока подготовки воздуха - нет
• Наличие электропневматического позиционера - есть
• Наличие колонки управления - нет
• Модель арматуры - BV3232P(2pc)-FP-F-ISO-H
• Маркировка - BV3232P(2pc)-FP-F-ISO-H, PA-DA, MON, YT-1000RSN с обратной связью
• Серия - BV3232P
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 22.44 кг

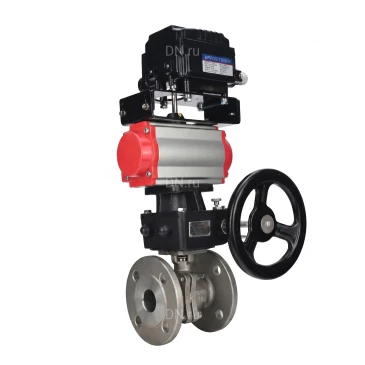

Изображение крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16 с пневмоприводом PA-DA-083, ручным дублером MON2-450-T28-ISO и позиционером YT-1000RSN с обратной связью

Габаритные и установочные размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16 с пневмоприводом PA-DA-083, ручным дублером MON2-450-T28-ISO и позиционером YT-1000RSN с обратной связью

• d - 65 мм
• D - 185 мм
• E - 133 мм
• F - 128.7 мм
• L1 - 204 мм
• L - 170 мм
• C - 117.5 мм

Эскиз габаритов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16 с пневмоприводом PA-DA-083, ручным дублером MON2-450-T28-ISO и позиционером YT-1000RSN с обратной связью

Деталировка крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16 с пневмоприводом PA-DA-083, ручным дублером MON2-450-T28-ISO и позиционером YT-1000RSN с обратной связью

Эскиз материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду65 Ру16 с пневмоприводом PA-DA-083, ручным дублером MON2-450-T28-ISO и позиционером YT-1000RSN с обратной связью

Технические параметры пневмопривода DN.ru PA-DA-083 двойного действия

• Бренд - DN.ru
• Тип пневмопривода - двойного действия
• Номинальное давление - 12 бар
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - сжатый воздух
• Температура рабочей среды минимальная: от -20 °C
• Температура рабочей среды максимальная: до +80 °C
• Крутящий момент - 94 Нм
• Тип ISO-фланца - F05, F07
• Размер штока - 17х17 мм
• Угол поворота -90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Максимальный диаметр частиц рабочей среды - ≤30 мкм2
• Вес - 3.1 кг

Видео пневмопривода DN.ru PA-DA-083 двойного действия

Деталировка пневмопривода DN.ru PA-DA-083 двойного действия

Эскиз деталировки пневмопривода DN.ru PA-DA-083 двойного действия

Технические параметры электропневматического поворотного позиционера DN.ru YT-1000RSN с обратной связью

• Тип электропневмопозиционера - односторонний
• Присоединение - PT(NPT) 1/4
• Материал корпуса - алюминиевое литье
• Кабельный ввод - G1/2"
• Резьба подключения манометра - 1/8"
• Сигнал управления - 4-20 мА
• Сопротивление - 250±15 Ом
• Рабочее давление минимальное - 1.7 бар
• Рабочее давление максимальное - 7 бар
• Пропускная способность - 80 л/мин
• Потребление воздуха - 3 л/мин
• Резьба подвода воздуха - 1/4"
• Датчик обратной связи - есть
• Длина рычага - от 10 до 150 мм
• Линейность позиционера - ±1.0% F.S
• Гистерезис позиционера - ±1.0% F.S
• Чувствительность позиционера - ±0.2% F.S
• Повторяемость позиционера - ±0.5% F.S
• Температура рабочей среды - от -20 до 70 °C
• Допустимая влажность окружающей среды - 10~90RH
• Степень защиты корпуса IP - 66
• Взрывозащита - нет
• Бренд - DN.ru
• Страна производитель - Россия
• Вес - 2.7 кг

Изображение электропневматического поворотного позиционера DN.ru YT-1000RSN с обратной связью

Технические параметры ручного дублера DN.ru MON2-450-T28-ISO

• Бренд - DN.ru
• Модель - MON2-450-T28-ISO
• Наличие концевых выключателей - нет
• Диаметр штурвала - 200 мм
• Передаточное отношение - 28:1
• Угол поворота - 90°
• Диапазон регулировки: 0 – 90°
• Степень защиты - IP67
• Крутящий момент - 450 Нм
• Тип ISO-фланца - F07, F10
• Размер штока - 17х17 мм
• Применение - водоснабжение, теплоснабжение, пожаротушение, отопление
• Среда - масла, сжатый воздух, неагрессивные газы
• Температура рабочей среды минимальная - от -20 °C
• Температура рабочей среды максимальная - до +80 °C
• Гарантия - 12 мес.
• Страна производитель - Россия
• Вес - 4.5 кг

Видео ручного дублера DN.ru MON2-450-T28-ISO

Деталировка ручного дублера DN.ru MON2-450-T28-ISO

Эскиз деталировки ручного дублера DN.ru MON2-450-T28-ISO
