Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру16 полнопроходной фланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с пневмоприводом PA-DA-083, пневмораспределителем 4V320-10 220В, БКВ APL-210N и ручным дублером MON2-450-T28-ISO

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается. Пневмоприводы двойного действия PA-DA-х используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой - для перемещения в противоположном направлении. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Ручной дублер с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам.

Технические характеристики крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру16 полнопроходного фланцевого

• Диаметр номинальный DN - 40 мм
• Диаметр в дюймах - 1 1/2″
• Давление номинальное PN - 16 бар
• Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н14М2
• Проход шара крана - полнопроходной
• Тип присоединения - фланцевый
• Присоединение - фланцевое
• Тип управления - С пневмоприводом
• Управление - пневмопривод двойного действия
• Тип ISO фланца арматуры - F05, F07
• Размер вала арматуры (квадрат) - 14х14 мм
• Уплотнение - PTFE / Фторопласт / Тефлон
• Тип устройства крана - двухходовой
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 18 мм
• Рабочая среда - вода, воздух, пар, вода техническая, нефть, нефтепродукты
• Температура рабочей среды, минимальная - от -20 °C
• Температура рабочей среды, максимальная - до 200 °C
• Область применения - теплоснабжение
• Строительная длина - 140 мм
• Конструкция крана шарового - Разборный 2-х составной
• Водоразборный - нет
• Наличие концевых выключателей - есть
• Наличие спускника - нет
• Класс герметичности - A
• Цвет - серебристый
• Наличие пневмораспределителя - есть
• Наличие блока подготовки воздуха - нет
• Наличие электропневматического позиционера - нет
• Наличие колонки управления - нет
• Модель арматуры - BV3232P(2pc)-FP-F-ISO-H
• Маркировка - BV3232P(2pc)-FP-F-ISO-H PA-DA 4V320-10 220В APL-210N MON
• Серия - BV3232P
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 10 лет
• Гарантия - 12 мес.
• Вес - 14.66 кг

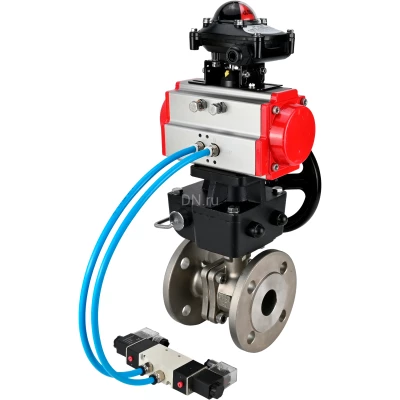

Изображение крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру16 полнопроходного фланцевого

Габаритные и установочные размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру16 полнопроходного фланцевого

• d - 38 мм
• D - 150 мм
• D1 - 110 мм
• D2 - 88 мм
• C - 18 мм
• t - 3 мм
• L - 140 мм
• H1 - 17 мм
• N-∅Z - 4-∅18 мм

Эскиз габаритов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру16 полнопроходного фланцевого

Деталировка крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру16 полнопроходного фланцевого

Эскиз материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду40 Ру16 полнопроходного фланцевого

Технические параметры пневмопривода DN.ru PA-DA-083 двойного действия

• Бренд - DN.ru
• Тип пневмопривода - двойного действия
• Номинальное давление - 12 бар
• Минимальное рабочее давление - 2 бар
• Максимальное рабочее давление - 8 бар
• Среда - сжатый воздух
• Температура рабочей среды минимальная: от -20 °C
• Температура рабочей среды максимальная: до +80 °C
• Крутящий момент - 94 Нм
• Тип ISO-фланца - F05, F07
• Размер штока - 17х17 мм
• Угол поворота -90°
• Диапазон регулировки - 5°
• Страна производитель - Китай
• Максимальный диаметр частиц рабочей среды - ≤30 мкм2
• Вес - 3.1 кг

Видео пневмопривода DN.ru PA-DA-083 двойного действия

Деталировка пневмопривода DN.ru PA-DA-083 двойного действия

Эскиз деталировки пневмопривода DN.ru PA-DA-083 двойного действия

Технические характеристики блока концевых выключателей DN.ru APL-210N

• Напряжение питания - 24В, 220В
• Материал корпуса - Литьевой алюминий
• Степень защиты корпуса - IP65
• Температура рабочей среды минимальная: от -40 °C
• Температура рабочей среды максимальная: до 80 °C
• Взрывозащита - нет
• Кабельный ввод - 2 x NPT1/2"
• Бренд - DN.ru
• Срок службы - 20 лет
• Страна производитель - Россия
• Вес - 0.22 кг

Видео блока концевых выключателей DN.ru APL-210N

Деталировка блока концевых выключателей DN.ru APL-210N

Технические параметры пневмораспределителя DN.ru 4V320-10 NAMUR AC220V

• Модель пневмораспределителя - 4V320-10 NAMUR AC220V
• Тип пневмораспределителя - Золотниковый
• Схема работы пневмораспределителя - 5/2 – 5 рабочих линий; 2 позиции
• Резьба рабочих портов - 3/8″
• Материал корпуса - алюминевый сплав, технополимер
• Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм)
• Давление номинальное - 12 бар
• Рабочее давление пневмопривода - от 1.5 до 8 бар
• Напряжение питания - 220В
• Номинальная мощность - 4.5 ВА
• Температура рабочей среды - от -5 до 50 °C
• Управление - двустороннее электромагнитное
• Наличие ручного дублера - нет
• Степень защиты корпуса IP - 65
• Взрывозащита - нет
• Частота срабатывания пневмораспределителя - 5 циклов в секунду
• Средний ресурс циклов - 20000000
• Страна производитель - Россия
• Бренд - DN.ru
• Гарантия - 1 г.
• Вес - 1.2 кг

Видео пневмораспределителя DN.ru 4V320-10 NAMUR AC220V

Технические параметры ручного дублера DN.ru MON2-450-T28-ISO

• Бренд - DN.ru
• Модель - MON2-450-T28-ISO
• Наличие концевых выключателей - нет
• Диаметр штурвала - 200 мм
• Передаточное отношение - 28:1
• Угол поворота - 90°
• Диапазон регулировки: 0 – 90°
• Степень защиты - IP67
• Крутящий момент - 450 Нм
• Тип ISO-фланца - F07, F10
• Размер штока - 17х17 мм
• Применение - водоснабжение, теплоснабжение, пожаротушение, отопление
• Среда - масла, сжатый воздух, неагрессивные газы
• Температура рабочей среды минимальная - от -20 °C
• Температура рабочей среды максимальная - до +80 °C
• Гарантия - 12 мес.
• Страна производитель - Россия
• Вес - 4.5 кг

Видео ручного дублера DN.ru MON2-450-T28-ISO

Деталировка ручного дублера DN.ru MON2-450-T28-ISO

Эскиз деталировки ручного дублера DN.ru MON2-450-T28-ISO
