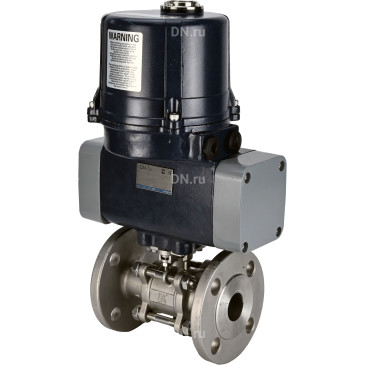

Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, 22х22, F10, WDVF, с электроприводом четвертьоборотным DN.ru QTSA-N-014EM-O0-220VAC с пружинным возвратом

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Электропривод с пружинным возвратом предназначен для безопасного управления клапанами или заслонками при потере напряжения питания. Применяются в различных отраслях. Принцип работы: данный электропривод применим в кратковременном режиме S2 с продолжительностью включения 20 минут. Питание электроприводов осуществляется от сети переменного тока 220В 50Гц 1 фаза. При подаче электропитания на электропривод запорный орган арматуры приводится в движение, а пружина в это время сжимается. При отключении питания пружина разжимается, приводя в действие привод и обеспечивает возврат запорного органа арматуры в исходное положение (полное открытие или полное закрытие).

Технические параметры Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, 22х22, F10, WDVF, с электроприводом четвертьоборотным DN.ru QTSA-N-014EM-O0-220VAC с пружинным возвратом

• Давление номинальное PN - 16 бар
• Диаметр номинальный DN - 100 мм
• Тип присоединения - фланцевый
• Количество болтовых отверстий на фланце - 8 шт.
• Диаметр болтовых отверстий на фланце - 18 мм
• Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды
• Тип управления - С электроприводом
• Применение - водоснабжение, теплоснабжение, Пневматические системы
• Проход шара крана - полнопроходной
• Температура рабочей среды - от -20°С до 180°С
• Присоединение - фланцевое
• Управление - электропривод 220В
• Класс герметичности - A
• Водоразборный - нет
• Тип устройства крана - двухходовой
• Модель арматуры - BV3131P(3pc)-FP-F-ISO-H
• Тип затвора - шаровый
• Диаметр в дюймах - 4″
• Тип ISO-фланца арматуры - F10
• Размер вала арматуры (квадрат) - 22х22 мм
• Серия - BV3131P
• Вид арматуры - запорный
• Конструкция крана шарового - Разборный 3-х составной
• Наличие моментной муфты - нет
• Страна производитель - Россия
• Срок службы - 10 лет
• Вес набора - 41.8 кг

Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходной трехсоставной, фланцевый, нержавеющая сталь 304, уплотнение - PTFE, 22х22, F10, WDVF, с электроприводом четвертьоборотным DN.ru QTSA-N-014EM-O0-220VAC с пружинным возвратом

Габариты и размеры крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходного трехсоставного, фланцевого, нержавеющая сталь 304, уплотнение - PTFE, 22х22, F10, WDVF, с электроприводом четвертьоборотным DN.ru QTSA-N-014EM-O0-220VAC с пружинным возвратом:

• d - 100 мм
• L - 350 мм
• D - 220 мм
• A - 377 мм

Эскиз габаритов и размеров крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходного трехсоставного, фланцевого, нержавеющая сталь 304, уплотнение - PTFE, 22х22, F10, WDVF, с электроприводом четвертьоборотным DN.ru QTSA-N-014EM-O0-220VAC с пружинным возвратом

Таблица деталей и материалов крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходного трехсоставного, фланцевого, нержавеющая сталь 304, уплотнение - PTFE, 22х22, F10, WDVF, с электроприводом четвертьоборотным DN.ru QTSA-N-014EM-O0-220VAC с пружинным возвратом:

Эскиз деталей и материалов крана шарового DN.ru BV3131P(3pc)-FP-F-ISO-H Ду100 Ру16 полнопроходного трехсоставного, фланцевого, нержавеющая сталь 304, уплотнение - PTFE, 22х22, F10, WDVF, с электроприводом четвертьоборотным DN.ru QTSA-N-014EM-O0-220VAC с пружинным возвратом

Технические параметры электропривода четвертьоборотного DN.ru QTSA-N-014EM-O0-220VAC 220В

• Тип электропривода - Четвертьоборотный
• Модель электропривода - QTSA-N-014EM-O0-220VAC
• Бренд электропривода - DN.ru
• Крутящий момент электропривода - 140 Нм
• Тип ISO-фланца электропривода - F10
• Напряжение питания - 220В
• Взрывозащита - нет
• Кабельный ввод - 2xM20x1.5
• Угол поворота привода - 90°
• Мощность электродвигателя - 90 Вт
• Ток электродвигателя - 2.2 А
• Максимальный диаметр штока - 22х22 мм
• Время цикла старта - 8 сек.
• Страна производитель электропривода - Китай
• Вес - 18 кг

Электропривод Четвертьоборотный DN.ru QTSA-N-014EM-O0-220VAC 220В

Габариты и размеры электропривода четвертьоборотного DN.ru QTSA-N-014EM-O0-220VAC 220В

Эскиз габаритов и размеров электропривода четвертьоборотного DN.ru QTSA-N-014EM-O0-220VAC 220В

Таблица деталей и материалов электропривода четвертьоборотного DN.ru QTSA-N-014EM-O0-220VAC 220В

Эскиз деталей и материалов электропривода четвертьоборотного DN.ru QTSA-N-014EM-O0-220VAC 220В
