Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду25 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EM-O1-380VAC-У1 380В HARK

Name: Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду25 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EM-O1-380VAC-У1 380В HARK
Brand: DN.ru
Price: 67230 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D160-53111

Бренд: DN.ru, Россия

Серия бренда: BV3232P(2pc)-FP-F-ISO-H

Присоединение: фланцевое

Класс материала корпуса: нержавеющая сталь

Диаметр условный Ду(Dn), мм: 25

Диаметр в дюймах: 1

Давление условное Ру(Pn), бар: 40

Строительная длина, мм: 125

Проход шара: полнопроходной

Рабочая среда крана: вода, воздух, пар, вода техническая, нефть, нефтепродукты

Тип управления: С электроприводом

Устройство крана: двухходовой

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Уплотнение шара: PTFE

Температура: 210 ℃

Применение: водоснабжение, теплоснабжение, пароснабжение

Класс герметичности: A

Все характеристики

Арт. D160-53111

Низкая цена

67 230 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие диаметры:

Ду15 62 923 ₽Ду20 64 718 ₽Ду25 67 230 ₽Ду32 70 848 ₽Ду40 70 512 ₽Ду50 75 090 ₽Ду65 84 415 ₽Ду80 93 495 ₽Ду100 106 514 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Краны шаровые применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.

Электропривод четвертьоборотный DN.ru QT2-N-xEM-O1-x-У1. Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.09470/23, срок действия до 20.02.2029.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду25 Ру40 полнопроходного, фланцевого, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EM-O1-380VAC-У1 380В HARK:

Номинальное давление - 40 бар
Диаметр - 25 мм
Тип присоединения - фланцевый
Количество болтовых отверстий на одном фланце - 4 шт
Диаметр болтовых отверстий на одном фланце - 14 мм
Среда - вода, воздух, пар, вода техническая, нефть, нефтепродукты
Тип управления - С электроприводом
Применение - водоснабжение, теплоснабжение, пароснабжение
Проход шара крана - полнопроходной
Температура рабочей среды - от -20°С до 210°С
Цвет - серебристый
Присоединение - фланцевое
Управление - электропривод 380В
Потребляемая мощность - 40
Номинальный потребляемый ток - 0.5 А
Класс герметичности - A по ГОСТ 9544
Наличие спускника - нет
Водоразборный - нет
Тип устройства крана - двухходовой
Наружный диаметр фланца - 115 мм
Тип затвора - шаровый
Тип ISO-фланца арматуры - F05
Размер вала арматуры (квадрат) - 11х11 мм
Серия - BV3232P(2pc)-FP-F-ISO-H
Страна производитель - Россия
Гарантия - 12 г.
Вес - 12.63 кг

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду25 Ру40 полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EM-O1-380VAC-У1 380В HARK

Весогабаритные параметры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду25 Ру40 полнопроходного, фланцевого, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EM-O1-380VAC-У1 380В HARK:

Y - 241.8 мм
B - 18 мм
D - 25 мм
H - 58 мм
L - 125 мм
D - 115 мм
D1 - 85 мм
D2 - 68 мм

Эскиз крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду25 Ру40 полнопроходного, фланцевого, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EM-O1-380VAC-У1 380В HARK:

Материалы деталей крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду25 Ру40 полнопроходного, фланцевого, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EM-O1-380VAC-У1 380В HARK:

№ п/п	Деталь	Материал
1	Корпус	CF8M (аналог стали AISI 316)
2	Шар	нержавеющая сталь SS316
3	Болт	нержавеющая сталь
5	Шток	нержавеющая сталь SS316
6	Фланцевый элемент (2 шт)	CF8M (аналог стали AISI 316)
7	Уплотнение шара (2 шт)	PTFE
8	Шайба упорная	PTFE

Эскиз материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду25 Ру40 полнопроходного, фланцевого, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EM-O1-380VAC-У1 380В HARK:

Технические характеристики крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду25 Ру40 полнопроходного, фланцевого, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EM-O1-380VAC-У1 380В HARK

Тип электропривода - Четвертьоборотный
Тип двигателя - асинхронный
Модель привода - QT-N-020EM-O1-380VAC-У1 HARK
Напряжение питания - 380 В
Степень защиты корпуса - IP67
Материал корпуса - алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала - легированная сталь
Наличие ручного дублера - Шестигранник
Климатическое исполнение - У1
Температура окружающей среды - от -20°С до 70°С
Влажность окружающей среды - ≤95% (25°С)
Потребляемая мощность - 40 Вт
Мощность обогревателя - 5 Вт
Крутящий момент привода - 200 Нм
Номинальный потребляемый ток - 0.5 А
Взрывозащита - нет
Класс изоляции - F по ГОСТ IEC 60034-2-1-2017
Тип ISO-фланца привода - F07/F10
Размер штока арматуры квадрат для привода - 22х22 мм
Тепловая защита - есть
Время цикла открытия/закрытия - 30 сек.
Угол поворота привода - 90°
Кабельный ввод - гермоввод 2xM18
Уровень шума - 50 дБ
Страна производитель привода - Китай
Гарантия - 12 мес.
Вес - 12.63 кг.

Изображение электропривода QT-N-020EM-O1-380VAC-У1 HARK

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru

Декларация о соответствии на электроприводы DN.ru

Декларация о соответствии на краны шаровые DN.ru

Паспорт на кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H нержавеющая сталь, полнопроходной, фланцевый, с ISO-фланцем и рукояткой

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

Паспорт на электроприводы четвертьоборотные DN.ru QT2-N-xEM-O1-x-У1

График сравнения цен аналогичных кранов для теплоснабжения*. При клике на точку графика получите развернутую информацию.

*Краны подобраны по следующим параметрам: Ду25, Ру40, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - электропривод 380В, водоразборный - нет, наличие колонки управления - нет

Краны шаровые по выборке: Ду25, Ру40, тип присоединения - фланцевый, проход шара крана - полнопроходной, класс материала корпуса - нержавеющая сталь, управление - электропривод 380в, водоразборный - нет, наличие колонки управления - нет , тип товара кран шаровой - Кран

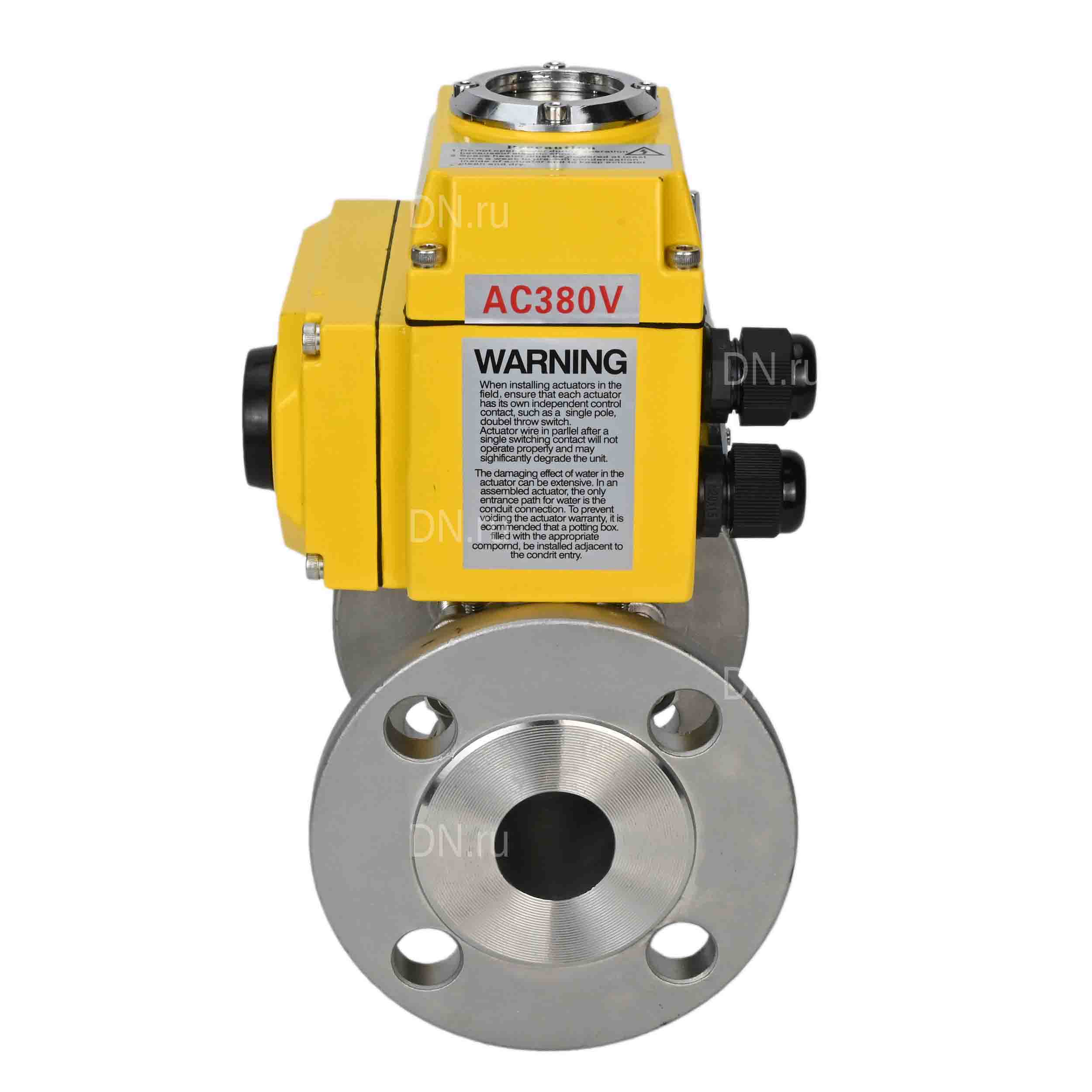

Кран шаровой DN.ru BV3131P(3pc)-FP-F-ISO-H Ду25 Ру40 трехсоставной, полнопроходной, фланцевый, корпус - нержавеющая сталь SS304, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EM-O1-380VAC-У1 380В HARK

Описание

Управление: электропривод 380В

Производитель: DN.ru, Россия

Диаметр: 25 мм

Давление номинальное: 40 бар

Тип присоединения: фланцевый

Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10

Строительная длина: 160 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды

Температура: 180 °C

Вес: 12.68 кг

Артикул: D160-53262

Доставим в город Москва:

В наличии:

61 581 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

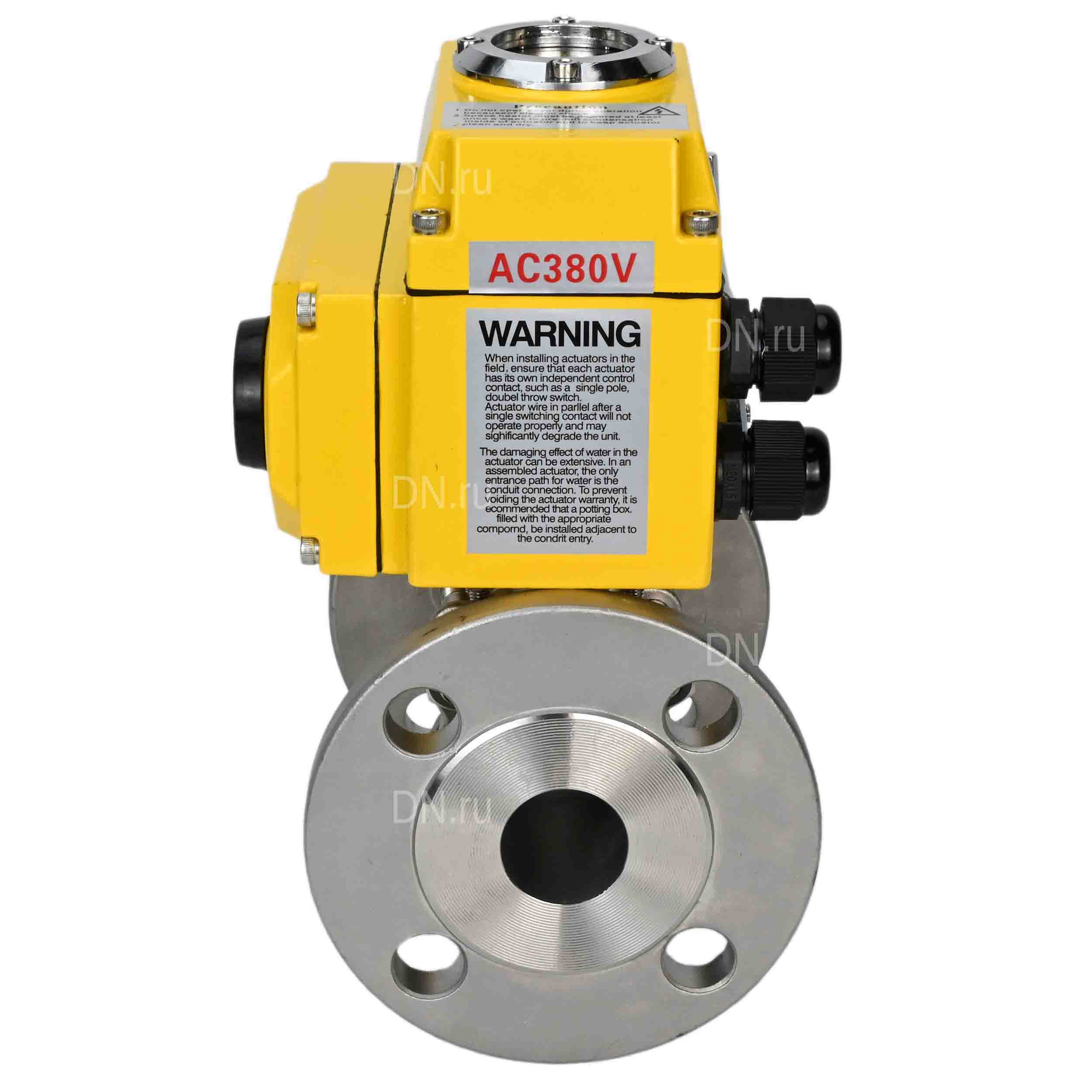

Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду25 Ру40 трехсоставной, полнопроходной, фланцевый, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-020EM-O1-380VAC-У1 380В HARK
