Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-300 Ру40/16 нержавеющие полнопроходные фланцевые с ISO-фланцем и редуктором DN.ru HGBF RQN-Z с индикатором положения и датчиком обратной связи купить в Москве и РФ

Кран шаровой серии DN.ru-КШФП.316.200 применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами.

Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Технические характеристики кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H HGBF RQN-Z Ру:

Наименование	Значение
Тип присоединения	фланцевый
Применение	вентиляция и стационарное кондиционирование, водоснабжение, теплоснабжение
Проход шара крана	полнопроходной
Температура рабочей среды, °С	от -40 до 200
Среда	вода
Страна производитель	Россия

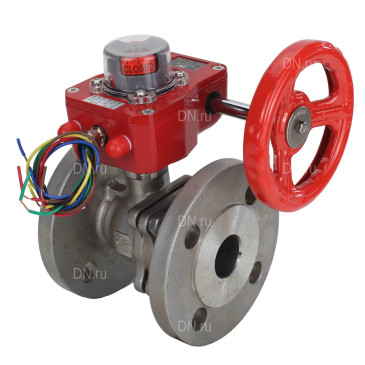

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-300 Ру40/16 нержавеющие полнопроходные фланцевые с ISO-фланцем и редуктором DN.ru HGBF RQN-Z с индикатором положения и датчиком обратной связи

Габариты и размеры кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H HGBF RQN-Z Ру

autsors_podshablon_gabarity

Краны шаровые DN.ru BV3232P(2pc)-FP-F-ISO-H Ду15-300 Ру40/16 нержавеющие полнопроходные фланцевые с ISO-фланцем и редуктором DN.ru HGBF RQN-Z с индикатором положения и датчиком обратной связи

Эскиз габариов и размеров кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H HGBF RQN-Z

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H HGBF RQN-Z:

№ п/п	Детали	Материал
1	Корпус	CF8M (аналог стали AISI 316)
2	Шар	нержавеющая сталь SS316
3	Болт	нержавеющая сталь
5	Шток	нержавеющая сталь SS316
6	Фланцевый элемент (2 шт)	CF8M (аналог стали AISI 316)
7	Уплотнение шара (2 шт)	PTFE
8	Шайба упорная	PTFE

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(2pc)-FP-F-ISO-H HGBF RQN-Z

Технические парметры редукторов DN.ru HGBF RQNx-xZ:

Наименование	Значение
Температура окружающей среды, ⁰C	от –30 до +120
Степень защиты	IP67
Применение	для различных отраслей, где требуется управление потоками рабочей среды
Монтаж	горизонтальный/вертикальный
Регулировка хода	0 – 90° (с возможностью изменения ±5°)
Материал корпуса	алюминиевый сплав ADC 12 (аналог АЛ9)
Датчик обратной связи	есть

Редукторы DN.ru HGBF RQNx-xZ

Габариты и размеры редукторов DN.ru HGBF RQNx-xZ:

Модель	HGBF RQN1-180Z	HGBF RQN2-320Z	HGBF RQN4-1200Z
D2, мм	81	92	140
D3, мм	50/70	70	102/140
d1, мм	35	42	70
A, мм	165	185	300
B, мм	127	142	220
C, мм	84	102	164
D, мм	66	79	120
E, мм	12	12	20
F, мм	47	52	71
H, мм	73	78	111

Эскиз габаритов и размеров редукторов DN.ru HGBF RQNx-xZ

Таблица деталей и материалов редукторов DN.ru HGBF RQNx-xZ:

№ п/п	Детали	Материал
1	Прозрачная крышка индикатора	поликарбонат
2	Винт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Винт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Крышка	алюминиевый сплав ADC 12 (аналог АЛ9)
5	Червячное колесо	чугун QT450 (аналог ВЧ45)
6	Регулировочный винт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7	Червячный вал	сталь 45
8	Заглушка	NBR
9	Втулка	полимер PZ2175
10	Подшипник	легированная сталь
11	Корпус	алюминиевый сплав ADC 12 (аналог АЛ9)
12	Подшипник	легированная сталь
13	Сальник	резина
14	Шайба	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
15	Винт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
16	Ось	сталь 45
17	Концевой выключатель	-
18	Уплотнительное кольцо	NBR

Эскиз деталей и материалов редукторов DN.ru HGBF RQNx-xZ
