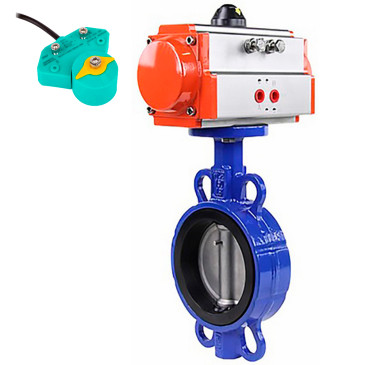

Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду200 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-130 и магнитным переключателем ALS200D
Артикул: D050-80084
Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.
Модификация
О товаре
Артикул: D050-80084
Производитель: DN.ru, Россия
Серия бренда: WBV1432N-2W-Fb-H
Диаметр условный Ду(Dn): 200 мм
Давление условное Ру(Pn): 16 бар
Строительная длина: 60 мм
Температура рабочей среды макс.: 100 °С
Тип присоединения: межфланцевый
Управление: С пневмоприводом
Наличие пневмораспределителя: нет
Наличие блока концевых выключателей: нет
Наличие блока подготовки воздуха: нет
Наличие позиционера: нет
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: NBR
Все характеристики
на 2025-12-31
49 672,91
₽
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Другие диаметры:
Для монтажа
шт.
необходимо:
Цена по запросу
Цена по запросу
Итого
7 172,88 ₽
Характеристики
|
Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Приводы пневматические PA-х-х предназначены для автоматизации процесса управления четвертьоборотной арматурой. Пневмоприводы двойного действия PA-DA-х используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении. Магнитный переключатель DN.ru ALS200D предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические характеристики затвора дискового поворотного DN.ru WBV1432N-2W-Fb-H Ду200 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR:
|
Затвор дисковый поворотный DN.ru WBV1432N-2W-Fb-H Ду200 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом PA-DA-130 и магнитным переключателем ALS200D |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические характеристики поворотного пневмопривода DN.ru двойного действия PA-DA-130:
|
Поворотный пневмопривод DN.ru двойного действия PA-DA-130 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические характеристики магнитного переключателя DN.ru ALS200D:
|
Магнитный переключатель DN.ru ALS200D |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1432N-2W-Fb-H Ду200 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR:
|
Эскиз габаритов затвора дискового поворотного DN.ru WBV1432N-2W-Fb-H Ду200 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Габаритные и установочные размеры поворотного пневмопривода DN.ru двойного действия PA-DA-130:
|
Эскиз габаритов поворотного пневмопривода DN.ru двойного действия PA-DA-130 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Габаритные и установочные размеры магнитного переключателя DN.ru ALS200D:
|
Эскиз габаритов магнитного переключателя DN.ru ALS200D |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Материалы деталей затвора дискового поворотного DN.ru WBV1432N-2W-Fb-H Ду200 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR:
|
Эскиз материалов затвора дискового поворотного DN.ru WBV1432N-2W-Fb-H Ду200 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Конструкция поворотного пневмопривода DN.ru двойного действия PA-DA-130:
|
Эскиз поворотного пневмопривода DN.ru двойного действия PA-DA-130 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Паспорта и сертификаты
Аналоги
График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.
*Затворы подобраны по следующим параметрам: Ду200, Ру16, тип присоединения - межфланцевый, класс материала корпуса - чугун, класс материала запорного органа - нержавеющая сталь, уплотнение - NBR, управление - С пневмоприводом
