Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду200 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-130, пневмораспределителем 4V320-10 220В и магнитным переключателем ALS200D

Name: Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду200 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-130, пневмораспределителем 4V320-10 220В и магнитным переключателем ALS200D
Brand: DN.ru
SKU: D050-80024
Price: 48987.59 RUB
Availability: InStock

Артикул: D050-80024

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D050-80024

Производитель: DN.ru, Россия

Серия бренда: WBV1432E-2W-Fb-H

Диаметр условный Ду(Dn): 200 мм

Давление условное Ру(Pn): 16 бар

Строительная длина: 60 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С пневмоприводом

Наличие пневмораспределителя: есть

Модель пневмораспределителя: 4V320-10 220В

Питание пневмораспределителя: 220 AC

Наличие блока концевых выключателей: нет

Наличие блока подготовки воздуха: нет

Наличие позиционера: нет

Класс материала корпуса: чугун

Класс материала диска: нержавеющая сталь

Материал уплотнения: EPDM

Все характеристики

на 2025-12-31

48 987,59

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

В избранное

Другие диаметры:

Для монтажа

шт.

необходимо:

Гайка стальная М20 ГОСТ 5915-70

Цена по запросу

Болт стальной оцинкованный М20х150 ГОСТ 7798-70

Цена по запросу

Фланец воротниковый Россия Ду200 Ру16 корпус - сталь 20, тип 11, ряд 1, исполнение В, ГОСТ 33259-2015

3 586,44 ₽

Итого

7 172,88 ₽

Характеристики
Паспорта и сертификаты
Аналоги
Доставка

Характеристики

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.
Приводы пневматические PA-х-х предназначены для автоматизации процесса управления четвертьоборотной арматурой. Пневмоприводы двойного действия PA-DA-х используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.
Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.
Магнитный переключатель DN.ru ALS200D предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы.

Технические характеристики затвора дискового поворотного DN.ru WBV1432E-2W-Fb-H Ду200 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM:

Тип затвора - поворотный дисковый
Модель арматуры - WBV1432E-2W-Fb-H
Диаметр - 200 мм
Давление номинальное - 16 бар
Среда - вода, воздух, нейтральные среды
Температура рабочей среды - от -20 до +120°C
Применение - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
Цвет затвора - Синий
Тип присоединения - межфланцевый
Управление - С пневмоприводом
Класс герметичности - A
Крутящий момент - 220 Нм
Тип ISO-фланца арматуры - F10
Квадрат штока - 17х17 мм
Срок службы - 10 лет
Гарантия - 12 мес.
Страна производитель - Россия
Вес - 12.5 кг

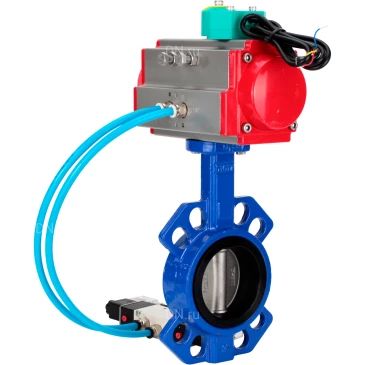

Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду200 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с пневмоприводом PA-DA-130, пневмораспределителем 4V320-10 220В и магнитным переключателем ALS200D

Технические характеристики поворотного пневмопривода DN.ru двойного действия PA-DA-130:

Модель привода - PA-DA-130
Наличие ручного дублера - нет
Тип пневмопривода - двойного действия
Номинальное давление - 12 бар
Рабочее давление - 2...8 бар
Рабочая среда - фильтрованный сжатый воздух
Температура рабочей среды - от–20 до +80°C
Диапазон регулировки - ± 5° для вращения при 0° и 90°
Подача воздуха - G1/4"
Крутящий момент - 301 Нм
Тип ISO-фланца - F07, F10
Квадрат штока - 22х22 мм
Вес привода - 8.9 кг
Страна производитель привода - Китай

Поворотный пневмопривод DN.ru двойного действия PA-DA-130

Технические характеристики пневмораспределителя DN.ru 4V320-10 220В:

Модель пневмораспределителя - 4V320-10 220В
Тип пневмораспределителя - золотниковый
Максимальное давление - 12 бар
Рабочее давление - 1.5 ÷ 8 бар
Рабочая среда - очищенный воздух (тонкость очистки 40 мкм)
Температура окружающей среды - от -5 до +50 ⁰C
Частота срабатывания - 5 циклов/с
Степень защиты - IP65
Управление - двустороннее электромагнитное
Материал корпуса - алюминевый сплав и технополимер
Время отклика - 0,05 с
Диаметр рабочих каналов - 3/8"
Напряжение питания - 220В
Вес пневмораспределителя - 1.2 кг

Пневмораспределитель DN.ru 4V320-10 220В

Технические характеристики магнитного переключателя DN.ru ALS200D:

Материал корпуса - пластик PP-GF30
Степень защиты корпуса - IP67
Совместимые устройства - пневматические приводы, любые исполнительные механизмы с поворотом вала на 90°
Индикация угла поворота вала совмещаемого устройства - 0-90°
Тип контакта - NO
Тип взаимодействия датчиков - магнитный
Расстояние взаимодействия датчиков - 1÷6 мм
Частота переключения вкл/выкл - 0÷4.8 кГц
Визуальная индикация - два светодиода
Номинальное напряжение - 5÷240В AC/DC
Номинальный ток - 0÷300 mA
Номинальная мощность - 10 Вт
Температура окружающей среды - от -40 до +85 °C
Кабельный вывод - 4 провода (2 провода/обрыв, 2 провода/закрытие)
Вес - 0.14 кг
Гарантия - 12 мес.
Срок службы - 10 лет

Магнитный переключатель DN.ru ALS200D

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1432E-2W-Fb-H Ду200 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM:

C - 60 мм
A - 260 мм
B - 175 мм
ØD - 247 мм
Ду - 200 мм
CH - 17х17 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV1432E-2W-Fb-H Ду200 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM

Габаритные и установочные размеры поворотного пневмопривода DN.ru двойного действия PA-DA-130:

A - 67.5 мм
B - 74.5 мм
C - 145.5 мм
D - 155 мм
E - 185 мм
F - 127.5 мм
G - 30 мм
H - 130 мм
I - 70 мм
J - 102 мм
M - 22х22 мм
N - 26 мм
Z - 301 мм
d - 55 мм
K - M8x13
L - M10x16

Эскиз габаритов поворотного пневмопривода DN.ru двойного действия PA-DA-130

Габаритные и установочные размеры пневмораспределителя DN.ru 4V320-10 220В:

A - 71.9 мм
B - 45 мм
C - 94.4 мм
D - 27 мм
E - 69 мм
F - 40 мм
H - 82.4 мм
I - 24 мм
K - 40 мм
L - 188.8 мм
M - 69.4 мм
N - 50 мм
O - 82.4 мм
P - 24 мм
S - 20 мм
T - 6.5 мм
U - 2.4 мм
V - 4 мм

Эскиз габаритов пневмораспределителя DN.ru 4V320-10 220В

Габаритные и установочные размеры магнитного переключателя DN.ru ALS200D:

A - 75 мм
B - 30 мм
C - 51 мм
E - 40 мм
d - 5.5 мм

Эскиз габаритов магнитного переключателя DN.ru ALS200D

Материалы деталей затвора дискового поворотного DN.ru WBV1432E-2W-Fb-H Ду200 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM:

№	Наименование	Материал
1	Корпус	чугун GGG50 (аналог ВЧ50)
2	Диск	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
3	Седловое уплотнение	EPDM
4	Шток верхний	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
5	Шток нижний	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
6,11	Кольцо стопорное	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
7	Пыльник	NBR
8	Прокладка штока	NBR
9	Вкладыш	нержавеющая сталь SS 201(аналог 12Х15Г9НД)
10	Пробка	пластмасса

Эскиз материалов затвора дискового поворотного DN.ru WBV1432E-2W-Fb-H Ду200 Ру16 корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM

Конструкция поворотного пневмопривода DN.ru двойного действия PA-DA-130:

№ п/п	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь

Эскиз поворотного пневмопривода DN.ru двойного действия PA-DA-130

Паспорта и сертификаты

Декларация о соответствии на пневмораспределители DN.ru

Паспорт на магнитный переключатель ALS200D DN.ru для пневматических приводов

Паспорт на пневмораспределитель DN.ru 4V320-8/10 AC220V с двусторонним ЭМУ

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru

Сертификат соответствия требованиям промышленной безопасности и разрешение на применение знака соответствия Экопромбезопасность на продукцию DN.RU

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

Декларация о соответствии на пневмоприводы DN.ru DA

Паспорт на пневмоприводы DN.ru двойного действия PA-DA-XXX и с возвратными пружинами PA-SA-XXX
