Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb Ду100 Ру16, корпус - сталь 316L, диск - сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru DA-083 и пневмораспределителем 4M310-08 220V в городе Москва

Модификация
О товаре
Артикул: D050-01430
Производитель: DN.ru, Китай
Диаметр: Ду100
Давление номинальное: 16 бар
Материал корпуса: нержавеющая сталь aisi 316l
Материал диска: Нержавеющая сталь AISI 316L
Уплотнение: NBR
Тип управления: пневмопривод
Класс герметичности: A
Тип ISO-фланца арматуры: F07
Все характеристики
Арт. D050-01430
Низкая цена
29 205 на 29.03.2024 $
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Итого за комплект
3 278
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Отзывы и комментарии
Характеристики

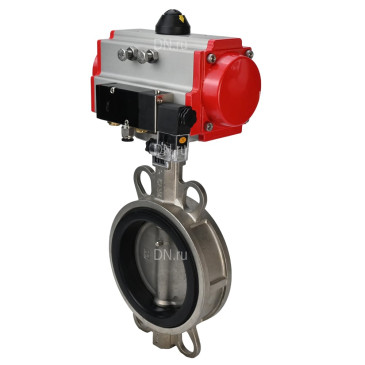

Затвор дисковый поворотный DN.ru модель WBV3232N-2W-Fb с DN.ru-DA 4M310-08 220V предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Параметры затвора DN.ru 316L-316L-NBR Ду100 с пневмоприводом DN.ru DA-083

  • Диаметр номинальный DN - 100 мм
  • Давление номинальное PN - 16 бар
  • Рабочее давление пневмопривода - 6 бар
  • Тип управления - пневмопривод
  • Тип присоединения - межфланцевый
  • Наличие пневмораспределителя - есть
  • Выходной крутящий момент - 59 Нм
  • Температура рабочей среды - от -20℃ до 85℃
  • Цвет затвора - серый
  • Степень защиты корпуса IP - 65
  • Наличие блока концевых выключателей - нет
  • Наличие ручного дублера - нет
  • Класс герметичности по ГОСТ 54808-2011 - "A"
  • Материал корпуса - нержавеющая сталь aisi 316l
  • Материал диска - Нержавеющая сталь AISI 316L
  • Тип уплотнения - NBR
  • Вес запорной арматуры - 4.09 кг
  • Вес привода - 3.2 кг
  • Вес - 7.29 кг
  • Размер штока, мм - 11х11
  • Страна производитель затвора - Китай
  • Страна производитель привода - Китай
  • Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.
Затвор дисковый поворотный DN.ru 316l-NBR с DN.ru-DA и пневмораспределителем 4M310-08 220V

Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb Ду100 Ру16, корпус - сталь 316L, диск - сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru DA-083 и пневмораспределителем 4M310-08 220V

Габаритные и установочные размеры затвора DN.ru 316L-316L-NBR Ду100 с пневмоприводом DN.ru DA-083:

  • Диаметр, Dn - 100 мм
  • Строительная длина, L - 55 мм
  • Размер, A - 200 мм
  • Размер, B - 114 мм
  • Диаметр корпуса, D1 - 180 мм
  • Размер G - 99 мм
  • Длина пневмопривода, Е - 216 мм
  • Ширина пневмопривода, F - 101 мм
  • Высота пневмопривода, С - 135 мм
  • Количество и диаметр болтовых отверстий на фланце N - Th - 4 x 18 мм
Эскиз затвор дисковый поворотный DN.ru 316l-NBR с DN.ru-DA и пневмораспределителем 4M310-08 220V

Эскиз затвора DN.ru 316L-316L-NBR Ду100 с DN.ru DA-083 с пневмораспределителем 4m310-08-220

Параметры пневмопривода DN.ru DA-083:

  • Тип пневмопривода - двойного действия
  • Номинальный крутящий момент - 93 Нм
  • Рабочее давление пневмопривода - 6 бар
  • Угол поворота привода - 90°
  • Диапазон регулировки привода - 5°
  • Наличие ручного дублёра - нет
  • Температура окружающей среды - -20
  • Вес привода - 3.2 кг
  • Страна производитель - Китай

Параметры пневмораспределителя 4m310-08-220:

  • Модель пневмораспределителя - 4m310-08-220
  • Напряжение питания - 220 В
  • Рабочая среда - фильтрованный сжатый воздух
  • Частота срабатывания - 5 цикл/сек
  • Степень защиты корпуса - 65
  • Взрывозащита - нет

Материалы деталей затвора DN.ru 316L-316L-NBR Ду100:

1 Корпус Нержавеющая сталь AISI 316L
2 Диск Нержавеющая сталь AISI 316L
3 Манжета NBR
4 Шток Нержавеющая сталь AISI 316L
5 Шпилька Нержавеющая сталь AISI 316L
6 Втулка PTFE
7 Уплотнительное кольцо NBR (нитрил)
8 Пластина Углеродистая сталь
