Затвор дисковый поворотный DN.ru WBV3432N-2W-Fb Ду200 Ру16, корпус - сталь WCB, диск - сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru DA 130, с пневмораспределителем 4M310-08 220V, с блоком концевых выключателей APL-210N и ручным дублером HDM-3 в городе Москва

Модификация
О товаре
Артикул: D050-00299
Производитель: DN.ru, Китай
Диаметр: Ду200
Давление номинальное: 16 бар
Материал корпуса: Углеродистая сталь WCB
Материал диска: Нержавеющая сталь AISI 316L
Уплотнение: NBR
Тип управления: пневмопривод
Класс герметичности: A
Тип ISO-фланца арматуры: F10
Все характеристики
Арт. D050-00299
Низкая цена
56 206 на 29.03.2024 $
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Итого за комплект
74 545
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Отзывы и комментарии
Характеристики

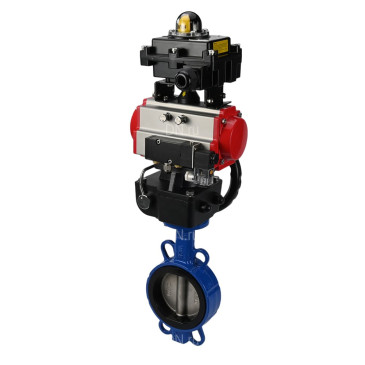

Затвор дисковый поворотный DN.ru модель WBV3432N-2W-Fb с DN.ru-DA 4M310-08-220 APL-210N GM предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Параметры затвора DN.ru WCB-316L-NBR Ду200 с пневмоприводом DN.ru DA-130

  • Диаметр номинальный DN - 200 мм
  • Давление номинальное PN - 16 бар
  • Рабочее давление пневмопривода - 6 бар
  • Тип управления - пневмопривод
  • Тип присоединения - межфланцевый
  • Наличие пневмораспределителя - есть
  • Выходной крутящий момент - 220 Нм
  • Температура рабочей среды - от -20℃ до 85℃
  • Цвет затвора - Синий
  • Степень защиты корпуса IP - 65
  • Датчик обратной связи - Концевые выключатели
  • Наличие блока концевых выключателей - есть
  • Наличие ручного дублера - есть
  • Класс герметичности по ГОСТ 54808-2011 - "A"
  • Материал корпуса - Углеродистая сталь WCB
  • Материал диска - Нержавеющая сталь AISI 316L
  • Тип уплотнения - NBR
  • Вес запорной арматуры - 12.25 кг
  • Вес привода - 9.5 кг
  • Вес - 28.75 кг
  • Размер штока, мм - 17х17
  • Страна производитель затвора - Китай
  • Страна производитель привода - Китай
  • Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.
Затвор дисковый поворотный DN.ru WCB-316L-NBR c DN.ru-DA 4M310-08-220 APL-210N GM

Затвор дисковый поворотный DN.ru WBV3432N-2W-Fb Ду200 Ру16, корпус - сталь WCB, диск - сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru DA 130, с пневмораспределителем 4M310-08 220V, с блоком концевых выключателей APL-210N и ручным дублером HDM-3

Габаритные и установочные размеры затвора DN.ru WCB-316L-NBR Ду200 с пневмоприводом DN.ru DA-130:

  • Диаметр, Dn - 200 мм
  • Строительная длина, L - 64 мм
  • Строительная высота, A - 641 мм
  • Размер, B - 177 мм
  • Диаметр корпуса, D1 - 295 мм
  • Длина пневмопривода, Е - 308 мм
  • Ширина пневмопривода, F - 138 мм
  • Высота пневмопривода, С - 193 мм
  • Высота блока концевых выключателей, H - 76 мм
  • Длина ручного дублера (редуктора), J - 160 мм
  • Ширина ручного дублера (редуктора), М - 136 мм
  • Высота ручного дублера (редуктора), I - 130 мм
  • Диаметр штурвала ручного дублера, К - 320 мм
  • Длина штока ручного дублера - 36 мм
  • Тип ISO-фланца - F07, F10
  • Количество и диаметр болтовых отверстий на фланце N - Th - 12 x 23 мм
Эскиз затвор дисковый поворотный DN.ru WCB-316L-NBR c DN.ru-DA 4M310-08-220 APL-210N GM

Эскиз затвора DN.ru WCB-316L-NBR Ду200 с DN.ru DA-130 с пневмораспределителем 4m310-08-220 c блоком концевых выключателей APL-210N и ручным дублером HDM-3

Параметры пневмопривода DN.ru DA-130:

  • Тип пневмопривода - двойного действия
  • Номинальный крутящий момент - 308 Нм
  • Рабочее давление пневмопривода - 6 бар
  • Угол поворота привода - 90°
  • Диапазон регулировки привода - 5°
  • Датчик обратной связи - Концевые выключатели
  • Наличие ручного дублёра - есть
  • Температура окружающей среды - -20
  • Вес привода - 9.5 кг
  • Страна производитель - Китай

Параметры пневмораспределителя 4m310-08-220:

  • Модель пневмораспределителя - 4m310-08-220
  • Напряжение питания - 220 В
  • Рабочая среда - фильтрованный сжатый воздух
  • Частота срабатывания - 5 цикл/сек
  • Степень защиты корпуса - 65
  • Взрывозащита - нет

Эскиз Затвор дисковый поворотный DN.ru WBV3432N-2W-Fb Ду200 Ру16, корпус - сталь WCB, диск - сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru DA 130, с пневмораспределителем 4M310-08 220V, с блоком концевых выключателей APL-210N и ручным дублером HDM-3

Схема подключения блока концевых выключателей APL-210N

Параметры блока концевых выключателей APL-210N:

  • Модель блока концевых выключателей - APL-210N
  • Кабельный ввод концевых выключателей - 2 x M20х1,5
  • Максимальный ток - 5 А
  • Максимальное напражение - 250 В
  • Степень защиты корпуса - 65
  • Взрывозащита - нет

Материалы деталей затвора DN.ru WCB-316L-NBR Ду200:

1 Корпус Углеродистая сталь WCB
2 Диск Нержавеющая сталь AISI 316L
3 Манжета NBR
4 Шток Нержавеющая сталь AISI 316L
5 Шпилька Нержавеющая сталь AISI 316L
6 Втулка PTFE
7 Уплотнительное кольцо NBR (нитрил)
8 Пластина Углеродистая сталь
