Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду200 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с электроприводом DN.ru QT-N-030EM-B1-220VAC-У1 HARK

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электроприводы четвертьоборотные управляемые DN.ru предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п.

Технические характеристики затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду200 Ру16

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 200 мм
• Давление номинальное PN - 16 бар
• Класс материала корпуса - чугун
• Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
• Материал запорного органа - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
• Тип присоединения - межфланцевый
• Тип управления - электропривод
• Управление - С электроприводом
• Тип ISO фланца арматуры - F07
• Размер вала арматуры (квадрат) - 17х17 мм
• Крутящий момент на валу арматуры - 185 Нм
• Уплотнение - EPDM
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 12 мм
• Рабочая среда - вода, воздух, слабоагрессивная среда, нейтральные среды
• Температура рабочей среды, минимальная  - от -20 °C
• Температура рабочей среды, максимальная - до 120 °C
• Температура окружающей среды, минимальная - от -20 °C
• Температура окружающей среды, максимальная - до 100 °C
• Область применения - водоснабжение, теплоснабжение
• Строительная длина - 60 мм
• Наличие концевых выключателей - есть
• Датчик обратной связи - 0-10 В
• Класс герметичности - A
• Цвет - Синий
• Взрывозащита - нет
• Тип запорного органа - однодисковый
• Кабельный ввод - 2xM18
• Модель арматуры - WBV1413E-2W-Fb-H
• Серия - WBV1413E-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 5 лет
• Гарантия - 12 мес.
• Вес - 21.4 кг

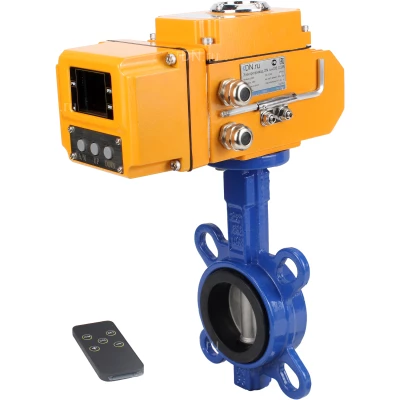

Изображение затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду200 Ру16

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду200 Ру16

• DN - 200 мм
• H - 230 мм
• H1 - 165 мм
• H2 - 35 мм
• L - 60 мм
• ØDк - 247 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду200 Ру16

Деталировка затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду200 Ру16

Эскиз материалов затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду200 Ру16
